gregorianOffset

Создайте смещение Грегорианская антенна

расширьте все на странице

    Описание

    gregorianOffset объект создает смещение Грегорианская антенна. Смещение Грегорианская антенна является параболической антенной. Это состоит из антенны канала, смонтированной вне оси к вогнутому sub отражателю и вогнутому основному отражателю. Асимметричное расположение отражателей обеспечивает меньше блокирования для волн, перенаправленных от основного отражателя. Преимуществом этих антенн является высокое усиление, чтобы уменьшать боковые лепестки и улучшить перекрестную поляризацию. Смещение Грегорианские антенны используется в наземных антеннах спутниковой связи, радиолокационных системах, и, радио-телескопы, и т.д.

    Offset Gregorian antenna geometry, default radiation pattern, and impedance plot.

    Создание

    Синтаксис

    ant = gregorianOffset
    ant = gregorianOffset(Name,Value)

    Описание

    пример

    ant = gregorianOffset создает конический питаемый рог, возмещает Грегорианскую антенну с размерностями для резонансной частоты 17,76 ГГц.

    пример

    ant = gregorianOffset(Name,Value) Свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = gregorianOffset('FocalLength', 0.04) создает смещение Грегорианская антенна с фокусным расстоянием основного набора отражателя к 40 мм.

    Свойства

    развернуть все

    Тип антенны, используемый в качестве возбудителя в виде антенны или объекта массивов.

    Пример: 'Exciter',dipole

    Пример: ant.Exciter = dipole

    Пример: ant.Exciter = rectangularArray('invertedF')

    Радиус основного и sub отражателя в виде двухэлементного вектора с каждым модулем элемента в метрах. Первый элемент задает радиус основного отражателя, и второй элемент задает радиус sub отражателя.

    Пример: 'Radius',[0.4 0.2]

    Пример: ant.Radius = [0.4 0.2]

    Типы данных: double

    Фокусное расстояние основного отражателя в виде положительного скалярного целого числа в метрах.

    Пример: 'FocalLength',0.0850

    Пример: ant.FocalLength = 0.0850

    Типы данных: double

    Расстояние между основным отражателем и x=0 вдоль Оси X в виде положительного скалярного целого числа в метрах.

    Пример: 'MainReflectorOffset',0.8

    Пример: ant.MainReflectorOffset = 0.8

    Типы данных: double

    Интервал между базовым краем основного отражателя и верхним краем sub отражателя вдоль Оси X в виде положительного скалярного целого числа в метрах.

    Пример: 'DualReflectorSpacing',0.8

    Пример: ant.DualReflectorSpacing = 0.8

    Типы данных: double

    Угол между основным отражателем и sub системами координат отражателя в виде положительного скалярного целого числа в градусах.

    Пример: 'InterAxialAngle',8

    Пример: ant.InterAxialAngle = 8

    Типы данных: double

    Угол наклона отражателей в виде двухэлементного вектора с каждым модулем элемента в градусах. Первый элемент задает наклон основного отражателя, и второй элемент задает наклон sub отражателя.

    Примечание

    Можно использовать свойство BasisReflectorTilt получить начальное значение углов наклона отражателей относительно размерностей отражателя.

    Пример: 'ReflectorTilt',[60 20]

    Пример: ant.ReflectorTilt = [60 20]

    Типы данных: double

    Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

    Пример: 'Tilt',90

    Пример: ant.Tilt = 90

    Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

    Типы данных: double

    Наклонная ось антенны в виде:

    • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

    • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

    • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

    Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

    Пример: 'TiltAxis',[0 1 0]

    Пример: 'TiltAxis',[0 0 0;0 1 0]

    Пример: ant.TiltAxis = 'Z'

    Смешанные элементы, добавленные к антенне, питаются в виде lumpedElement указатель на объект. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

    Пример: 'Load',lumpedelement, где lumpedelement загрузка, добавленная к каналу антенны.

    Пример: ant.Load = lumpedElement('Impedance',75)

    Решатель для анализа антенны в виде разделенной запятой пары, состоящей из 'SolverType' и 'MoM-PO' или 'PO' (Физическая оптика) или 'MoM' (Метод моментов) или 'FMM' (Быстрый метод многополюсника).

    Пример: 'SolverType', 'MOM'

    Типы данных: char

    Функции объекта

    showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
    solverДоступ к решателю FMM для электромагнитного анализа
    axialRatioКоэффициент эллиптичности антенны
    beamwidthШирина луча антенны
    chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
    currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
    designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
    EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
    impedanceВходной импеданс антенны; отсканируйте импеданс массива
    meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
    meshconfigИзмените режим mesh структуры антенны
    optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
    patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
    patternAzimuthШаблон азимута антенны или массива
    patternElevationШаблон вертикального изменения антенны или массива
    rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
    returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
    sparametersВычислите S-параметр для объектов антенной и антенной решетки
    vswrНапряжение постоянное отношение волны антенны

    Примеры

    свернуть все

    Скрипт Open Live Script

    Создайте смещение грегорианская двойная антенна отражателя со свойствами по умолчанию.

    ant = gregorianOffset
    ant =
  gregorianOffset with properties:

                 Exciter: [1x1 hornConical]
                  Radius: [0.3000 0.0600]
             FocalLength: 0.2450
     MainReflectorOffset: 0.2600
         InterAxialAngle: 15
    DualReflectorSpacing: 0.0450
           ReflectorTilt: [55.9000 31.6000]
                    Tilt: 0
                TiltAxis: [1 0 0]
                    Load: [1x1 lumpedElement]
              SolverType: 'MoM-PO'

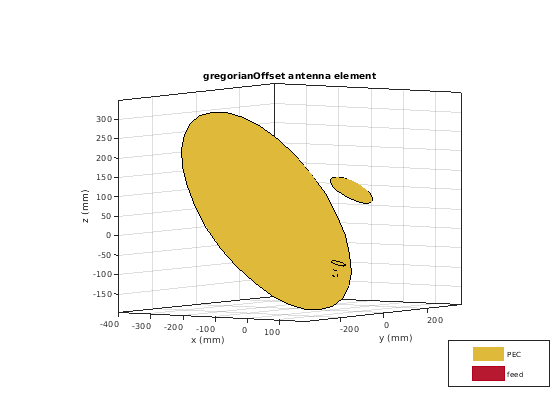

    Просмотрите антенну с помощью show функция.

    show(ant);

    Figure contains an axes object. The axes object with title gregorianOffset antenna element contains 7 objects of type patch, surface. These objects represent PEC, feed.

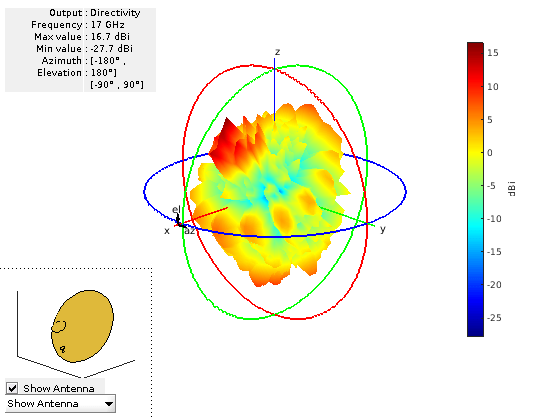

    Постройте диаграмму направленности смещения грегорианская двойная антенна отражателя на частоте 17 ГГц.

    pattern(ant,17e9);

    Figure contains an axes object and other objects of type uicontrol. The axes object contains 7 objects of type patch, surface.

    Скрипт Open Live Script

    Создайте круговой массив прямоугольных спиральных антенн.

    e = spiralRectangular;
arr = circularArray('Element',e,'Radius',0.02);

    Создайте питаемый массивом проспект, возмещает Грегорианскую антенну.

    ant = gregorianOffset('Exciter',arr)
    ant =
  gregorianOffset with properties:

                 Exciter: [1x1 circularArray]
                  Radius: [0.3000 0.0600]
             FocalLength: 0.2450
     MainReflectorOffset: 0.2600
         InterAxialAngle: 15
    DualReflectorSpacing: 0.0450
           ReflectorTilt: [55.9000 31.6000]
                    Tilt: 0
                TiltAxis: [1 0 0]
                    Load: [1x1 lumpedElement]
              SolverType: 'MoM-PO'

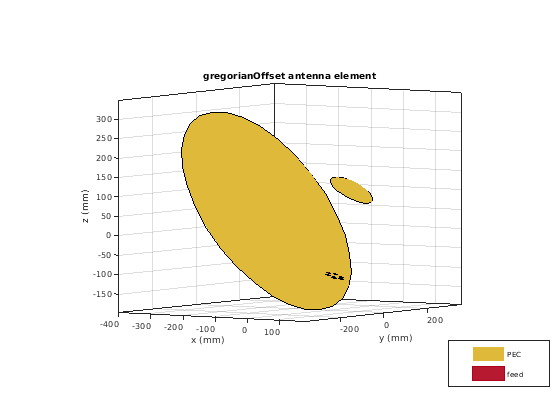

    show(ant)

    Figure contains an axes object. The axes object with title gregorianOffset antenna element contains 17 objects of type patch, surface. These objects represent PEC, feed.

    Больше о

    развернуть все

    Ссылки

    [1] Granet, C. “Проектируя Классическое Смещение Cassegrain или Грегорианские Антенны Двойного Отражателя от Комбинаций Предписанных Геометрических Параметров”. Антенны IEEE и Журнал 44 Распространения, № 3 (июнь 2002): 114–123.

    Смотрите также

    | |

    Темы

    Введенный в R2021a
