hornCorrugated

Создайте прямоугольную гофрированную рупорную антенну

расширьте все на странице

Описание

hornCorrugated объект создает прямоугольную гофрированную рупорную антенну с канавками на внутренних стенах вспышки. Эти антенны обеспечивают сокращение избытка и имеют симметрию луча и низкий уровень бокового лепестка, таким образом, они широко используются в качестве канала в антеннах отражателя в широковещательных коммуникациях.

Rectangular corrugated horn antenna geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

ant = hornCorrugated
ant = hornCorrugated(Name,Value)

Описание

пример

ant = hornCorrugated создает прямоугольную гофрированную рупорную антенну для резонансной частоты приблизительно 15 ГГц.

ant = hornCorrugated(Name,Value) Свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = hornCorrugated('FlareLength', 0.045) создает прямоугольную гофрированную рупорную антенну с продолжительностью вспышки рогового набора к 45 мм.

Свойства

развернуть все

Зажгите длину рога в виде положительной скалярной величины в метрах.

Пример: 'FlareLength',0.35

Типы данных: double

Зажгите ширину рога в виде положительной скалярной величины в метрах.

Пример: 'FlareWidth',0.2

Типы данных: double

Зажгите высоту рога в виде положительной скалярной величины в метрах.

Пример: 'FlareHeight',0.15

Типы данных: double

Длина прямоугольного волновода в виде положительной скалярной величины в метрах.

Пример: 'Length',0.09

Типы данных: double

Ширина прямоугольного волновода в виде положительной скалярной величины в метрах.

Пример: 'Width',0.05

Типы данных: double

Высота прямоугольного волновода в виде положительной скалярной величины в метрах.

Пример: 'Height',0.0200

Типы данных: double

Высота канала в виде положительной скалярной величины в метрах.

Пример: 'FeedHeight',0.0050

Типы данных: double

Ширина канала в виде положительной скалярной величины в метрах.

Пример: 'FeedWidth',5e-05

Типы данных: double

Расстояние со знаком feedpoint от центра наземной плоскости в виде двухэлементного вектора в метрах.

Пример: 'FeedOffset',[–0.0070 0.01]

Типы данных: double

Расстояние между двумя последовательными гофрированиями в виде положительной скалярной величины в метрах.

Пример: 'Pitch',0.0060

Пример: ant.Pitch = 0.0090

Типы данных: double

Расстояние первого гофрирования от волновода в виде положительной скалярной величины в метрах.

Пример: 'FirstCorrugatedDistance',0.0360

Пример: ant.FirstCorrugatedDistance = 0.0190

Типы данных: double

Ширина гофрирования в виде положительной скалярной величины в метрах.

Пример: 'CorrugateWidth',0.0058

Пример: ant.CorrugateWidth = 0.0019

Типы данных: double

Глубина гофрирования в виде двухэлементного вектора в метрах. Первый элемент соответствует ширине вдоль электронной плоскости, и второй элемент соответствует ширине вдоль H-плоскости.

Пример: 'CorrugateDepth',[0.006 0.0560]

Пример: ant.CorrugateDepth = [0.0050 0.0790]

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на x - y - и z - оси.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'x', 'y' или 'z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Смешанные элементы, добавленные к антенне, питаются в виде lumpedElement объект. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedElement. lumpedElement объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
numCorrugationsToPitchВычислите тангаж для заданных гофрирований
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте прямоугольную гофрированную рупорную антенну по умолчанию.

ant = hornCorrugated
ant =
  hornCorrugated with properties:

               FlareLength: 0.0428
                FlareWidth: 0.0900
               FlareHeight: 0.0800
                    Length: 0.0229
                     Width: 0.0102
                    Height: 0.0075
                 FeedWidth: 8.0000e-05
                FeedHeight: 0.0037
                FeedOffset: [-0.0020 0]
    FirstCorrugateDistance: 0.0160
            CorrugateDepth: [0.0050 0.0100]
            CorrugateWidth: 0.0030
                     Pitch: 0.0060
                 Conductor: [1x1 metal]
                      Tilt: 0
                  TiltAxis: [1 0 0]
                      Load: [1x1 lumpedElement]

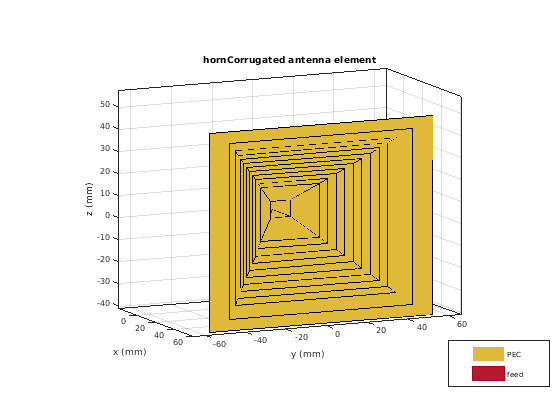

Просмотрите антенну с помощью show функция.

show(ant)

Figure contains an axes object. The axes object with title hornCorrugated antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

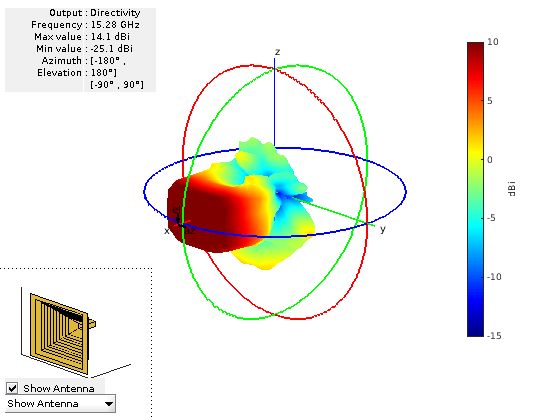

Постройте диаграмму направленности антенны на частоте 15,28 ГГц.

p = PatternPlotOptions('MagnitudeScale',[-15 10]);
pattern(ant,15.28e9,'patternOptions',p)

Figure contains an axes object and other objects of type uicontrol. The axes object contains 3 objects of type patch, surface.

Ссылки

[1] Encinar, J. и Дж. Реболлэр. “Гибридный метод для Анализа Гофрированных и Негофрированных Прямоугольных Рогов”. Транзакции IEEE на Антеннах и Распространении, издании 34, № 8, август 1986, стр 961–68.

Смотрите также

| | |

Темы

Введенный в R2020b
