hornConicalCorrugated

Создайте коническую гофрированную рупорную антенну

расширьте все на странице

Описание

hornConicalCorrugated объект создает коническую гофрированную рупорную антенну с канавками, покрывающими внутреннюю поверхность конуса. Эти антенны широко используются в качестве рогов канала для антенн отражателя тарелки, когда у них есть меньшие лепестки стороны и низкий уровень перекрестной поляризации.

Top, side, and cross-sectional view of a conical corrugated-horn antenna element showing the antenna parameters and the feed location.

Создание

Синтаксис

ant = hornConicalCorrugated
ant = hornConicalCorrugated(Name,Value)

Описание

ant = hornConicalCorrugated создает гофрированный объект конической рупорной антенны с размерностями по умолчанию для рабочей частоты приблизительно 9,5 ГГц.

пример

ant = hornConicalCorrugated(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = hornConicalCorrugated('Radius',1), создает коническую гофрированную рупорную антенну с радиусом 1 метра.

Свойства

развернуть все

Радиус волновода в виде скаляра с действительным знаком в метрах.

Пример: 'Radius',0.760

Пример: ant.Radius = 0.760

Типы данных: double

Высота волновода в виде скаляра с действительным знаком в метрах.

Пример: 'WaveguideHeight',0.0340

Пример: ant.WaveguideHeight = 0.0340

Типы данных: double

Высота канала в виде скаляра с действительным знаком в метрах.

Пример: 'FeedHeight',0.0085

Пример: ant.FeedHeight = 0.0085

Типы данных: double

Ширина канала в виде скаляра с действительным знаком в метрах.

Пример: 'FeedWidth',0.0200

Пример: ant.FeedWidth = 0.0200

Типы данных: double

Расстояние со знаком канала вдоль y - ось в виде скаляра с действительным знаком в метрах.

Пример: 'FeedOffset',0.03627

Пример: ant.FeedOffset = 0.3627

Типы данных: double

Высота конуса в виде скаляра с действительным знаком в метрах.

Пример: 'ConeHeight',0.0540

Пример: ant.ConeHeight = 0.0540

Типы данных: double

Радиус конической апертуры в виде скаляра с действительным знаком в метрах.

Пример: 'ApertureRadius',0.0560

Пример: ant.ApertureRadius = 0.0790

Типы данных: double

Расстояние между двумя последовательными гофрированиями в виде скаляра с действительным знаком в метрах.

Пример: 'Pitch',0.0060

Пример: ant.Pitch = 0.0090

Типы данных: double

Расстояние первого гофрирования от волновода в виде скаляра с действительным знаком в метрах.

Пример: 'FirstCorrugatedDistance',0.0360

Пример: ant.FirstCorrugatedDistance = 0.0190

Типы данных: double

Ширина гофрирования в виде скаляра с действительным знаком в метрах.

Пример: 'CorrugateWidth',0.0058

Пример: ant.CorrugateWidth = 0.0019

Типы данных: double

Глубина гофрирования в виде скаляра с действительным знаком в метрах.

Пример: 'CorrugateDepth',0.0560

Пример: ant.CorrugateDepth = 0.0790

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде смешанного объекта элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

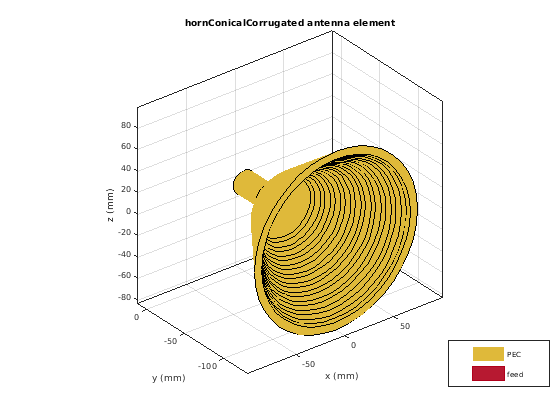

Создайте конический объект гофрированной рупорной антенны с коническим набором высоты к 0,09 м

ant = hornConicalCorrugated('ConeHeight',0.09);
show(ant)

Figure contains an axes object. The axes object with title hornConicalCorrugated antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

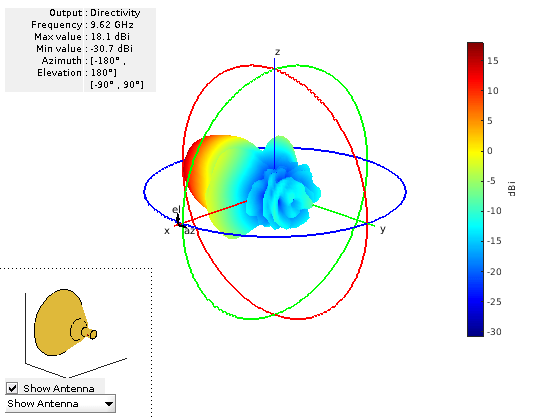

Постройте диаграмму направленности антенны на уровне 9,62 ГГц.

figure
pattern(ant,9.62e9)

Figure contains an axes object and other objects of type uicontrol. The axes object contains 3 objects of type patch, surface.

Ссылки

[1] Jadhav, Rohini.P, Vinothkurnar Javnrakash Dongre, Arunkumar Heddallikar. "Проект X-полосы Коническая Рупорная антенна Используя Коаксиальный Канал и Улучшенный Метод проектирования для Улучшения Полосы пропускания". На Международной конференции по вопросам Вычисления, Коммуникации, Управления и Автоматизации (ICCUBEA), 1-6. Пуна, Индия: ICCUBEA 2017.
