invertedFcoplanar

Создайте инвертированную-F антенну в той же плоскости как прямоугольная наземная плоскость

расширьте все на странице

Описание

invertedFcoplanar объект является компланарной инвертированной-F антенной с прямоугольной наземной плоскостью. По умолчанию размерности выбраны для рабочей частоты 1,7 ГГц. Компланарные инвертированные-F антенны используются в тегах RFID и приложениях Интернета вещей (IoT). Эта антенна является измененной версией инвертированной-F антенны, предоставляя сдержанной антенне больше расчетных параметров и более широкую полосу пропускания.

Создание

Синтаксис

fco = invertedFcoplanar
fco = invertedFcoplanar(Name,Value)

Описание

пример

fco = invertedFcoplanar создает компланарную инвертированную-F антенну с прямоугольной наземной плоскостью. По умолчанию размерности антенны для рабочей частоты 1,7 ГГц.

пример

fco = invertedFcoplanar(Name,Value) создает компланарную инвертированную-F антенну, с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Ширина исходящей руки в виде разделенной запятой пары, состоящей из 'RadiatorArmWidth'и скаляр в метрах.

Пример: 'RadiatorArmWidth',0.05

Типы данных: double

Ширина питающейся руки в виде скаляра в метрах.

Пример: 'FeederArmWidth',0.05

Типы данных: double

Ширина закорачивания руки в виде скаляра в метрах.

Пример: 'ShortingArmWidth',1

Типы данных: double

Высота антенны от наземной плоскости в виде скаляра в метрах.

Пример: 'Height',0.0800

Типы данных: double

Длина заглушки от канала до открытого в виде скаляра в метрах.

Пример: 'LengthToOpenEnd',0.050

Типы данных: double

Длина заглушки от канала до закорачивающего конца в виде скаляра в метрах.

Пример: 'LengthToShortEnd',0.035

Типы данных: double

Длина наземной плоскости в виде скаляра в метрах.

Пример: 'GroundPlaneLength',0.035

Типы данных: double

Ширина наземной плоскости в виде скаляра в метрах.

Пример: 'GroundPlaneWidth',0.035

Типы данных: double

Расстояние со знаком от центра наземной плоскости в виде скаляра в метрах.

Пример: 'FeedOffset',0.06

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде смешанного объекта элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement объект для загрузки, созданной с помощью lumpedElement.

Пример: fco.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте компланарную инвертированную-F антенну по умолчанию и просмотрите ее.

fco = invertedFcoplanar
fco =
  invertedFcoplanar with properties:

     RadiatorArmWidth: 0.0040
       FeederArmWidth: 1.0000e-03
     ShortingArmWidth: 0.0040
      LengthToOpenEnd: 0.0350
     LengthToShortEnd: 0.0100
               Height: 0.0100
    GroundPlaneLength: 0.0800
     GroundPlaneWidth: 0.0700
           FeedOffset: 0
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

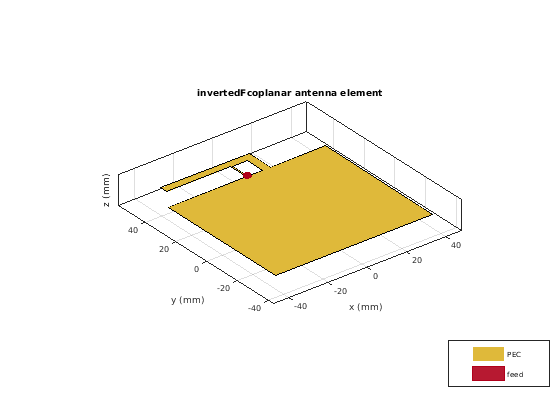

show(fco)

Figure contains an axes object. The axes object with title invertedFcoplanar antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

Создайте компланарную инвертированную-F антенну высоты 0,014 м, оснуйте плоскую длину 0,1 м и оснуйте плоскую ширину 0,1 м.

 fco = invertedFcoplanar('Height',14e-3,'GroundPlaneLength', 100e-3,  ...
                  'GroundPlaneWidth', 100e-3);

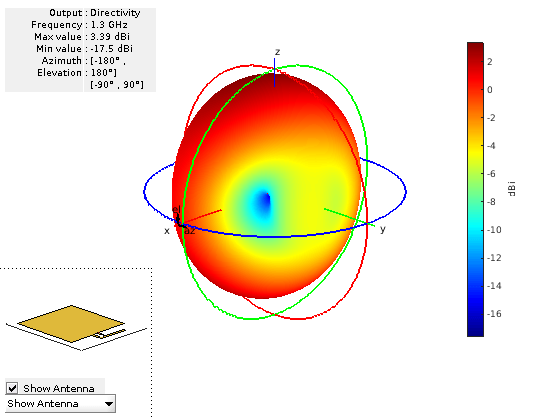

Постройте диаграмму направленности вышеупомянутой антенны.

 pattern(fco,1.30e9)

Figure contains an axes object and other objects of type uicontrol. The axes object contains 3 objects of type patch, surface.

Ссылки

[1] Balanis, C. A. Теория антенны. Анализ и проектирование. 3-й Эд. Хобокен, NJ: John Wiley & Sons, 2005.

[2] Стуцмен, W. L. и Гэри А. Тиле. Теория антенны и проект. 3-й Эд. Ривер-Стрит, NJ: John Wiley & Sons, 2013.
