lpda

Создайте распечатанную периодическую журналом дипольную антенну массивов

расширьте все на странице

Описание

Используйте lpda объект создать печатную периодическую журналом дипольную антенну массивов. Антенна по умолчанию строится в начале координат и использует подложку FR4. Эта антенна широко используется в коммуникации и радаре из-за преимуществ, таких как широкополосное, высокое усиление и высокая направленность.

Создание

Синтаксис

lpdipole = lpda
lpdipole = lpda(Name,Value)

Описание

пример

lpdipole = lpda создает печатную периодическую журналом дипольную антенну массивов с помощью значений свойств по умолчанию.

пример

lpdipole = lpda(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, lpdipole = lpda('BoardLength',0.2) создает печатный периодический журналом дипольный массив с длиной платы 0,2 м.

Примечание

Свойства, которые не заданы, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Длина печатной платы (PCB) вдоль x - ось в виде скаляра в метрах.

Пример: 'BoardLength',0.2

Пример: lpdipole.BoardLength = 0.2

Типы данных: double

Ширина PCB вдоль y - ось, заданная в метрах. Ширина PCB в метре. Если значение является скаляром, прямоугольная плата создается и если значение является вектором с 2 элементами, трапециевидная плата создается. Первый элемент представляет ширину платы в самом коротком конце диполя, и второй элемент представляет ширину самое большее конец диполя.

Пример: 'BoardWidth',[0.06 0.06]

Пример: lpdipole.BoardWidth = [10e-3 12e-3]

Типы данных: double

Высота PCB вдоль z - ось в виде скаляра в метрах.

Пример: 'Height',0.0018

Пример: lpdipole.Height = 0.0018

Типы данных: double

Ширина параллельной полосы в виде скаляра в метрах.

Пример: 'StripLineWidth',0.0014

Пример: lpdipole.StripLineWidth = 0.0014

Типы данных: double

Расстояние от канала указывает на самый маленький диполь в виде скаляра в метрах.

Пример: 'FeedLength',0.0055

Пример: lpdipole.FeedLength = 0.0055

Типы данных: double

Длины отдельных дипольных рук в виде вектора с каждым модулем элемента в метрах.

Пример: 'ArmLength',[0.0050 0.0055 0.0060 0.0066 0.0072 0.0079 0.0086 0.0095]

Пример: lpdipole.ArmLength = [0.0050 0.0055 0.0060 0.0066 0.0072 0.0079 0.0086 0.0095]

Типы данных: double

Ширины отдельных дипольных рук в виде вектора с каждым модулем элемента в метрах.

Пример: 'ArmWidth',[9.8000e-04 10.8000e-04 0.0021 0.0022 0.0023 0.0025 0.0027 0.0029]

Пример: lpdipole.ArmWidth = [9.8000e-04 10.8000e-04 0.0021 0.0022 0.0023 0.0025 0.0027 0.0029]

Типы данных: double

Разрядка между отдельными дипольными руками в виде вектора с каждым модулем элемента в метрах.

Пример: 'ArmSpacing',[0.0037 0.0040 0.0043 0.0047 0.0051 0.0056 0.0061]

Пример: lpdipole.ArmSpacing = [0.0037 0.0040 0.0043 0.0047 0.0051 0.0056 0.0061]

Типы данных: double

Тип диэлектрического материала, используемого в качестве подложки в виде диэлектрического объекта. Для получения дополнительной информации смотрите dielectric. Для получения дополнительной информации о диэлектрической запутывающей подложке смотрите Запутывающий.

Примечание

Размерности подложки должны быть равны groundplane размерностям.

Пример: d = dielectric('Teflon'); 'Substrate',d

Пример: d = dielectric('Teflon'); lpdipole.Substrate = d

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде смешанного объекта элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement, где lumpedelement объект для загрузки, созданной с помощью lumpedElement.

Пример: lpda.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите печатную периодическую журналом дипольную антенну массивов.

lpdipole = lpda
lpdipole =
  lpda with properties:

       BoardLength: 0.0366
        BoardWidth: 0.0244
            Height: 0.0016
    StripLineWidth: 0.0012
        FeedLength: 0.0065
         ArmLength: [0.0040 0.0045 0.0050 0.0056 0.0062 0.0069 0.0076 0.0085]
          ArmWidth: [8.8000e-04 9.8000e-04 0.0011 0.0012 0.0013 0.0015 ... ]
        ArmSpacing: [0.0027 0.0030 0.0033 0.0037 0.0041 0.0046 0.0051]
         Substrate: [1x1 dielectric]
         Conductor: [1x1 metal]
              Tilt: 0
          TiltAxis: [1 0 0]
              Load: [1x1 lumpedElement]

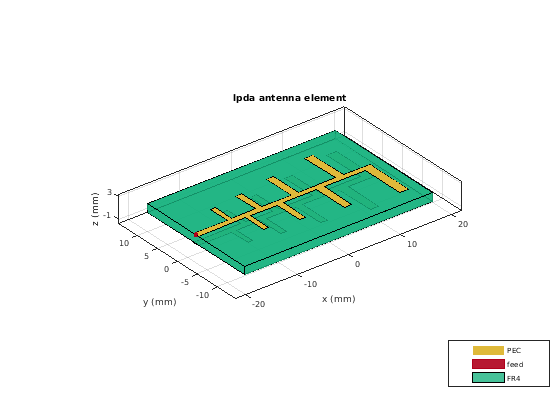

show(lpdipole)

Figure contains an axes object. The axes object with title lpda antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed, FR4.

Скрипт Open Live Script

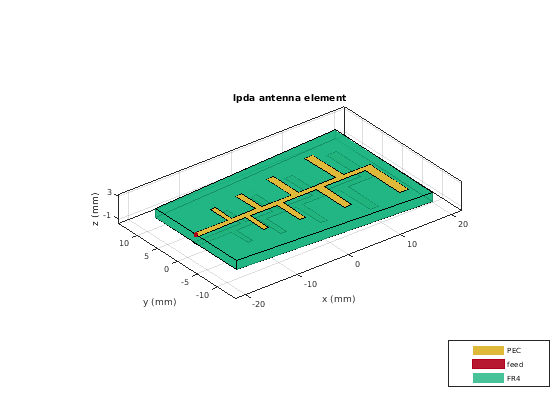

Создайте клиновидный объект LPDA и постройте импеданс по частоте 5 - 8 ГГц. Этот пример также показывает, как построить 3-D диаграмму направленности антенны.

lpdipole = lpda('BoardWidth',[20.37e-3 24.37e-3]);
show(lpdipole)

Figure contains an axes object. The axes object with title lpda antenna element contains 6 objects of type patch, surface. These objects represent PEC, feed, FR4.

Постройте Импеданс по заданному частотному диапазону.

freq = linspace(5e9, 8e9, 41);
figure;
impedance(lpdipole,freq)

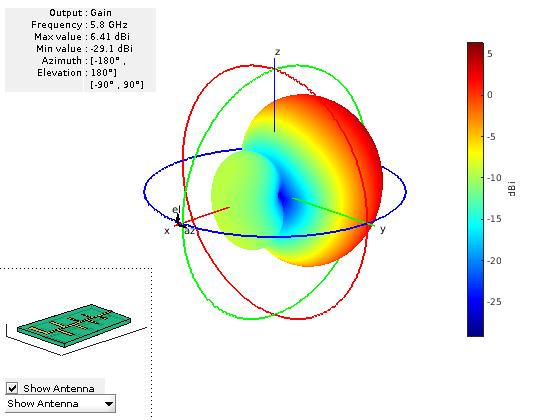

Постройте 3-D диаграмму направленности на уровне 5,8 ГГц.

pattern(lpdipole,5.8e9)

Figure contains an axes object and other objects of type uicontrol. The axes object contains 6 objects of type patch, surface. This object represents FR4.

Смотрите также

|

Темы

Введенный в R2018a
