monopoleCylindrical

Создайте цилиндрическую антенну монополя по прямоугольной наземной плоскости

Описание

monopoleCylindrical объект является цилиндрической антенной монополя, смонтированной по прямоугольной наземной плоскости. Эта антенна полезна для разработки более толстых антенн монополя. Эти антенны в основном используются в беспроводной мобильной связи из-за их широкополосных характеристик и простого проекта.

Cylindrical monopole antenna geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

ant = monopoleCylindrical

ant = monopoleCylindrical(Name,Value)

Описание

пример

ant = monopoleCylindrical создает цилиндрический объект антенны монополя с размерностями по умолчанию для рабочей частоты 70 МГц.

пример

ant = monopoleCylindrical(Name,Value) Свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = monopoleCylindrical('Radius',0.04), создает цилиндрическую антенну монополя с радиусом 0,04 метров.

Свойства

развернуть все

`Height` — Высота монополя вдоль z - ось
1 (значение по умолчанию) | положительная скалярная величина

Высота монополя вдоль оси z в виде положительной скалярной величины в метрах.

Пример: 'Height',3

Типы данных: double

`Radius` — Радиус монополя
0.040 (значение по умолчанию) | положительная скалярная величина

Радиус монополя в виде положительной скалярной величины в метрах.

Пример: 'Radius',0.05

Типы данных: double

`GroundPlaneLength` — Оснуйте плоскую длину вдоль x - ось
2 (значение по умолчанию) | положительная скалярная величина

Оснуйте плоскую длину вдоль оси X в виде положительной скалярной величины в метрах.

Пример: 'GroundPlaneLength',4

Типы данных: double

`GroundPlaneWidth` — Оснуйте плоскую ширину вдоль y - ось
2 (значение по умолчанию) | положительная скалярная величина

Оснуйте плоскую ширину вдоль оси Y в виде положительной скалярной величины в метрах.

Пример: 'GroundPlaneWidth',2.5

Типы данных: double

`FeedOffset` — Расстояние со знаком от центра вдоль длины и ширины наземной плоскости
[0 0] (значение по умолчанию) | двухэлементный вектор

Расстояние со знаком от центра вдоль длины и ширины наземной плоскости в виде двухэлементного вектора в метрах.

Пример: 'FeedOffset',[2 1]

Типы данных: double

`ClosedEnd` — Определяет, закрывается ли верхняя часть монополя с дном
0 (значение по умолчанию) | `1`

Определите, закрыта ли верхняя часть монополя с дном или оставлена открытая в виде 0 или 1. Задайте 1 для монополя закрытой верхней части, и 0 для открытого монополя.

Пример: 'ClosedEnd',1

Типы данных: double

`Conductor` — Тип металлического материала
`'PEC'` (значение по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Tilt` — Угол наклона антенны
0 (значение по умолчанию) | скаляр | вектор

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Типы данных: double

`TiltAxis` — Наклонная ось антенны
[1 0 0] (значение по умолчанию) | трехэлементный вектор из Декартовых координат | два трехэлементных вектора из Декартовых координат | `'X'` | `'Y'` | `'Z'`

Наклонная ось антенны в виде:

Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.
Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.
Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Типы данных: double

`Load` — Смешанные элементы
[1x1 `lumpedElement`] (значение по умолчанию) | `lumpedElement` объект

Смешанные элементы, добавленные к антенне, питаются в виде lumpedElement указатель на объект. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement, где lumpedelement загрузка, добавленная к каналу антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Функции объекта

`show`	Отобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массивов
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массивов
`cylinder2strip`	Цилиндр эквивалентное приближение ширины
`design`	Спроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
`efficiency`	КПД излучения антенны
`EHfields`	Электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
`impedance`	Входной импеданс антенны; отсканируйте импеданс массива
`mesh`	Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените режим mesh структуры антенны
`optimize`	Оптимизируйте антенну или массив с помощью оптимизатора SADEA
`pattern`	Диаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
`patternAzimuth`	Шаблон азимута антенны или массива
`patternElevation`	Шаблон вертикального изменения антенны или массива
`rcs`	Вычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
`returnLoss`	Возвратите потерю антенны; отсканируйте возвращают потерю массива
`sparameters`	Вычислите S-параметр для объектов антенной и антенной решетки
`strip2cylinder`	Вычисляет эквивалентное приближение радиуса для полосы
`vswr`	Напряжение постоянное отношение волны антенны

Примеры

свернуть все

Создайте цилиндрическую антенну монополя по умолчанию и постройте диаграмму направленности

Скрипт Open Live Script

Создайте цилиндрическую антенну монополя со свойствами по умолчанию.

ant = monopoleCylindrical

ant =
  monopoleCylindrical with properties:

               Height: 1
               Radius: 0.0400
    GroundPlaneLength: 2
     GroundPlaneWidth: 2
           FeedOffset: [0 0]
            ClosedEnd: 0
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

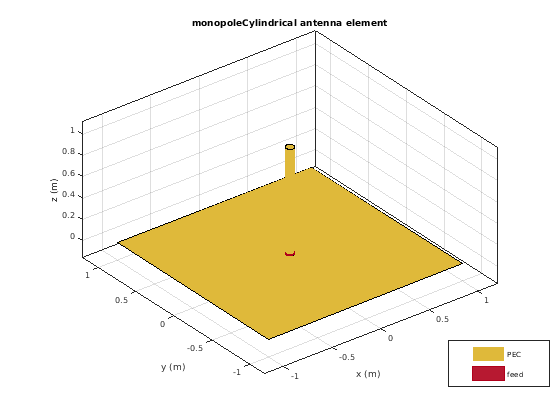

Просмотрите антенну с помощью show функция.

show(ant)

Figure contains an axes object. The axes object with title monopoleCylindrical antenna element contains 4 objects of type patch, surface. These objects represent PEC, feed.

Постройте диаграмму направленности цилиндрической антенны монополя на частоте 70 МГц.

pattern(ant,70e6)

Figure contains an axes object and other objects of type uicontrol. The axes object contains 4 objects of type patch, surface.

Постройте S-параметр цилиндрической антенны монополя

Скрипт Open Live Script

Создайте цилиндрическую антенну монополя с длиной и радиусом как 1 м и 50 мм соответственно.

ant = monopoleCylindrical;
ant.Height = 1;
ant.Radius = 50e-3

ant =
  monopoleCylindrical with properties:

               Height: 1
               Radius: 0.0500
    GroundPlaneLength: 2
     GroundPlaneWidth: 2
           FeedOffset: [0 0]
            ClosedEnd: 0
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

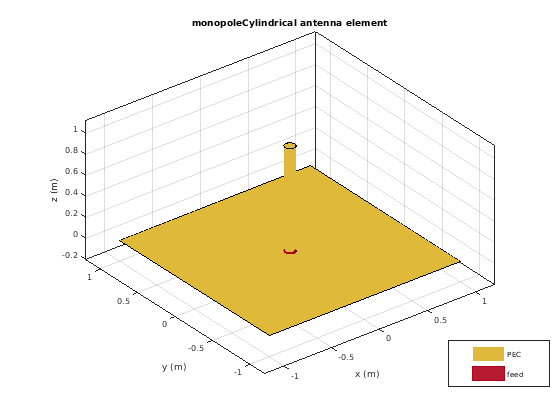

Визуализируйте антенну с помощью show функция.

show(ant)

Figure contains an axes object. The axes object with title monopoleCylindrical antenna element contains 4 objects of type patch, surface. These objects represent PEC, feed.

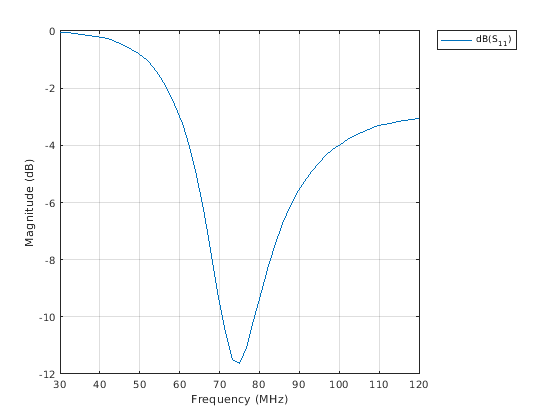

Постройте S-параметры по частотному диапазону 30 МГц к 120 МГц.

s = sparameters(ant,linspace(30e6,120e6,51));
rfplot(s)

$Figure contains an axes object. The axes object contains an object of type line. This object represents dB(S_{11}).$

Сравните распределение тока открытых, и закрытые - закончили цилиндрическую антенну монополя

Скрипт Open Live Script

Создайте цилиндрические антенны монополя с открытой верхней частью и закрытым - законченная верхняя часть соответственно.

ant = monopoleCylindrical("Radius",0.1);
ant_ClosedEnded = monopoleCylindrical("Radius",0.1,"ClosedEnd",1);

Вычислите и постройте распределение тока для цилиндрического монополя антенны на частоте на 70 МГц.

I_OpenEnded = current(ant,70e6)

I_OpenEnded = 3×334 complex

  -0.0105 + 0.0033i  -0.0001 + 0.0000i   0.0063 - 0.0024i  -0.0008 + 0.0004i   0.0222 - 0.0056i  -0.0013 + 0.0005i  -0.0575 + 0.0053i  -0.0037 + 0.0017i   0.0013 - 0.0005i   0.0120 - 0.0039i   0.0005 - 0.0002i   0.0111 - 0.0034i   0.0083 - 0.0029i  -0.0346 + 0.0034i  -0.0021 + 0.0010i  -0.0108 + 0.0034i  -0.0129 + 0.0033i  -0.0011 + 0.0002i  -0.0007 + 0.0003i  -0.0061 + 0.0023i   0.0038 - 0.0010i  -0.0034 + 0.0011i  -0.0064 + 0.0023i  -0.0059 + 0.0022i  -0.0040 + 0.0019i  -0.0226 + 0.0061i  -0.0216 + 0.0059i  -0.0084 + 0.0029i   0.0022 - 0.0012i  -0.0383 + 0.0074i  -0.0084 + 0.0029i  -0.0034 + 0.0017i   0.0224 - 0.0061i   0.0582 - 0.0050i   0.0155 - 0.0042i  -0.0137 + 0.0044i   0.0008 + 0.0003i  -0.0140 + 0.0043i   0.0580 - 0.0052i  -0.0367 + 0.0032i   0.0008 - 0.0004i   0.0312 - 0.0062i   0.0007 - 0.0003i   0.0123 - 0.0020i   0.0032 - 0.0014i   0.0009 - 0.0005i  -0.0112 + 0.0037i  -0.0037 + 0.0017i   0.0019 - 0.0007i  -0.0002 - 0.0002i
   0.0096 - 0.0028i   0.0053 - 0.0020i   0.0030 - 0.0013i   0.0039 - 0.0019i   0.0073 - 0.0018i   0.0084 - 0.0030i   0.0207 - 0.0015i   0.0007 - 0.0003i   0.0081 - 0.0029i   0.0054 - 0.0018i   0.0247 - 0.0062i   0.0081 - 0.0025i   0.0027 - 0.0009i   0.0505 - 0.0044i   0.0034 - 0.0017i  -0.0084 + 0.0025i  -0.0189 + 0.0048i  -0.0240 + 0.0061i  -0.0037 + 0.0017i  -0.0065 + 0.0023i   0.0246 - 0.0065i   0.0085 - 0.0030i   0.0061 - 0.0023i   0.0062 - 0.0022i   0.0008 - 0.0004i  -0.0061 + 0.0017i   0.0059 - 0.0017i   0.0026 - 0.0009i  -0.0009 + 0.0005i   0.0003 + 0.0001i  -0.0027 + 0.0009i   0.0021 - 0.0010i   0.0058 - 0.0016i   0.0181 - 0.0018i  -0.0174 + 0.0047i  -0.0001 + 0.0000i   0.0620 - 0.0054i   0.0007 - 0.0002i  -0.0187 + 0.0014i  -0.0496 + 0.0046i  -0.0039 + 0.0019i  -0.0227 + 0.0040i   0.0037 - 0.0017i   0.0374 - 0.0072i   0.0039 - 0.0018i   0.0022 - 0.0011i   0.0044 - 0.0016i  -0.0007 + 0.0003i   0.0084 - 0.0029i  -0.0619 + 0.0056i
   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i

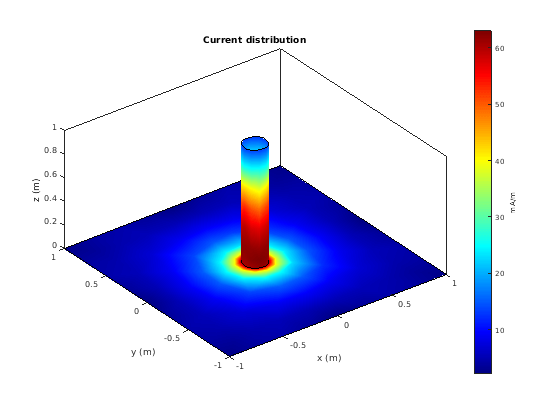

current(ant,70e6)

Figure contains an axes object. The axes object with title Current distribution contains 4 objects of type patch.

I_ClosedEnded = current(ant_ClosedEnded,70e6)

I_ClosedEnded = 3×342 complex

  -0.0095 + 0.0039i  -0.0001 + 0.0000i   0.0057 - 0.0027i  -0.0007 + 0.0004i   0.0201 - 0.0069i  -0.0012 + 0.0006i  -0.0522 + 0.0084i  -0.0034 + 0.0019i   0.0012 - 0.0006i   0.0109 - 0.0045i   0.0005 - 0.0003i   0.0101 - 0.0041i   0.0076 - 0.0034i  -0.0314 + 0.0053i  -0.0019 + 0.0011i  -0.0098 + 0.0040i  -0.0117 + 0.0041i  -0.0010 + 0.0003i  -0.0006 + 0.0003i  -0.0056 + 0.0026i   0.0035 - 0.0012i  -0.0031 + 0.0013i  -0.0059 + 0.0026i  -0.0054 + 0.0025i  -0.0036 + 0.0021i  -0.0206 + 0.0074i  -0.0197 + 0.0071i  -0.0076 + 0.0034i   0.0020 - 0.0013i  -0.0348 + 0.0095i  -0.0076 + 0.0034i  -0.0031 + 0.0019i   0.0204 - 0.0073i   0.0528 - 0.0082i   0.0141 - 0.0050i  -0.0125 + 0.0052i   0.0007 + 0.0003i  -0.0127 + 0.0050i   0.0526 - 0.0084i  -0.0333 + 0.0052i   0.0007 - 0.0004i   0.0283 - 0.0079i   0.0006 - 0.0003i   0.0112 - 0.0027i   0.0029 - 0.0016i   0.0008 - 0.0005i  -0.0102 + 0.0043i  -0.0034 + 0.0019i   0.0018 - 0.0008i  -0.0002 - 0.0002i
   0.0087 - 0.0034i   0.0048 - 0.0023i   0.0028 - 0.0014i   0.0036 - 0.0021i   0.0067 - 0.0022i   0.0076 - 0.0035i   0.0188 - 0.0026i   0.0006 - 0.0003i   0.0073 - 0.0034i   0.0049 - 0.0021i   0.0225 - 0.0075i   0.0074 - 0.0029i   0.0024 - 0.0011i   0.0458 - 0.0071i   0.0031 - 0.0019i  -0.0077 + 0.0030i  -0.0171 + 0.0058i  -0.0218 + 0.0074i  -0.0034 + 0.0019i  -0.0059 + 0.0027i   0.0224 - 0.0079i   0.0078 - 0.0034i   0.0056 - 0.0026i   0.0056 - 0.0025i   0.0007 - 0.0004i  -0.0055 + 0.0020i   0.0054 - 0.0020i   0.0023 - 0.0010i  -0.0008 + 0.0005i   0.0003 + 0.0001i  -0.0024 + 0.0011i   0.0019 - 0.0011i   0.0053 - 0.0019i   0.0164 - 0.0027i  -0.0158 + 0.0057i  -0.0001 + 0.0000i   0.0563 - 0.0089i   0.0006 - 0.0002i  -0.0170 + 0.0024i  -0.0450 + 0.0074i  -0.0036 + 0.0021i  -0.0206 + 0.0053i   0.0033 - 0.0019i   0.0340 - 0.0092i   0.0035 - 0.0021i   0.0020 - 0.0013i   0.0040 - 0.0018i  -0.0006 + 0.0003i   0.0077 - 0.0034i  -0.0562 + 0.0090i
   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i

figure;

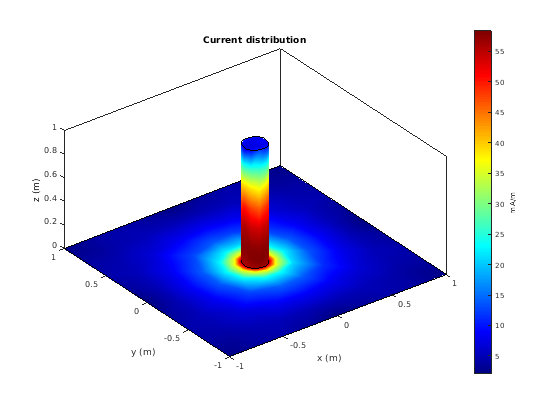

current(ant_ClosedEnded,70e6)

Figure contains an axes object. The axes object with title Current distribution contains 4 objects of type patch.

Больше о

развернуть все

Параметрические аналитические инструкции

Понять как свойства monopoleCylindrical объект антенны влияет на проект антенны, использует следующие параметрические аналитические инструкции.

Чтобы увеличить рабочую частоту, уменьшите Высоту monopoleCylindrical антенна.
Чтобы увеличить усиление, увеличьте наземные размерности плоскости monopoleCylindrical объект антенны использование GroundPlaneLength и свойств GroundPlaneWidth.
Чтобы увеличить полосу пропускания, увеличьте радиус и измените местоположение канала monopoleCylindrical объект антенны использование Радиуса и свойств FeedOffset.

Ссылки

[1] Король, Рональд В.П. Характеристики цилиндрических диполей и монополей. Бостон, MA: Спрингер, 1971.
