reflectorGrid

Создайте сетку поддержанная отражателем антенна

расширьте все на странице

Описание

reflectorGrid объект создает сетку поддержанная отражателем антенна. Отражатель сетки использует сетку параллельных проводов или панелей, ориентированных в одном направлении. Отражатели сетки могут использоваться в качестве антенн с высоким коэффициентом усиления в коммуникациях "точка-точка".

Grid reflector antenna geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

ant = reflectorGrid
ant = reflectorGrid(Name,Value)

Описание

пример

ant = reflectorGrid создает сетку поддержанная отражателем антенна. Объект антенны по умолчанию имеет возбудитель как диполь с точкой канала, расположенной в начале координат на плоскости X-Y, и размерности антенны выбраны для рабочей частоты 1 ГГц.

пример

ant = reflectorGrid(Name,Value) Свойства наборов с помощью пар "имя-значение". Например, reflectorGrid('GroundPlaneWidth',0.6) создает отражатель сетки с шириной 0,6 метров. Можно задать несколько пар "имя-значение". Заключите каждое имя свойства в кавычки. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Тип антенны, используемый в качестве возбудителя в виде любого одноэлементного объекта антенны. Кроме отражателя и антенных элементов полости, можно использовать любой из антенных элементов или элементов массива в Antenna Toolbox™ как возбудитель.

Пример: 'Exciter',horn

Пример: ant.Exciter = horn

Пример: ant.Exciter = linearArray('patchMicrostrip')

Расстояние между отражателем и возбудителем в виде положительной скалярной величины в метрах.

Пример: 'Spacing',0.259

Пример: ant.Spacing = 0.195

Типы данных: double

Длина отражателя вдоль Оси X в виде положительной скалярной величины в метрах.

Пример: 'GroundPlaneLength',0.6

Пример: ant.GroundPlaneLength = 0.18

Типы данных: double

Ширина отражателя вдоль Оси Y в виде положительной скалярной величины в метрах.

Пример: 'GroundPlaneWidth',0.6

Пример: ant.GroundPlaneWidth = 0.18

Типы данных: double

Тип сетки использовал в отражателе в виде любого следующего:

  • 'H' — сетки располагаются горизонтально в отражателе.

  • 'V' — сетки располагаются вертикально в отражателе.

  • 'HV' или 'VH' — сетки располагаются и горизонтально и вертикально в отражателе.

Пример: 'GridType','H'

Пример: ant.GridType = 'V'

Типы данных: char

Расстояние между этими двумя ячейками сетки в виде положительной скалярной величины в метрах.

Пример: 'GridSpacing',0.018

Пример: ant.GridSpacing = 0.014

Типы данных: double

Ширина каждой ячейки сетки в виде положительной скалярной величины в метрах.

Пример: 'GridWidth',0.3

Пример: ant.GridWidth = 0.28

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Смешанные элементы, добавленные к антенне, питаются в виде lumpedElement объект. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelements, где lumpedelements загрузка, добавленная к каналу антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
impedanceВходной импеданс антенны; отсканируйте импеданс массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
vswrНапряжение постоянное отношение волны антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
numGridsToSpacingВычислите интервал сетки в сетке для reflectorGrid объект

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите сетку поддержанный отражателем объект антенны со свойствами по умолчанию.

ant = reflectorGrid;
show(ant)

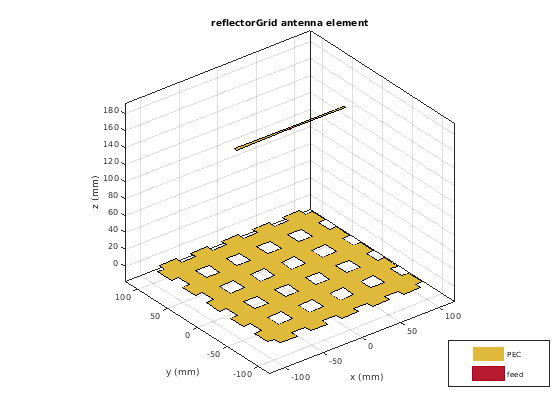

Figure contains an axes object. The axes object with title reflectorGrid antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Постройте диаграмму направленности антенны на уровне 1 ГГц.

pattern(ant,1e9)

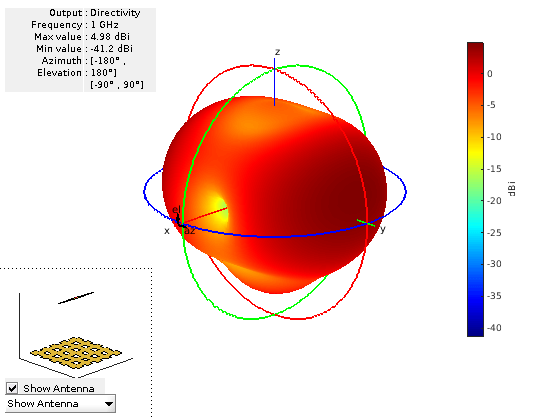

Figure contains an axes object and other objects of type uicontrol. The axes object contains 5 objects of type patch, surface.

Скрипт Open Live Script

Создайте и просмотрите сетку поддержанная отражателем biquad антенна с длиной руки 0,01 метров.

d = biquad('ArmLength',0.01);
h = reflectorGrid('Exciter',d);
show(h)

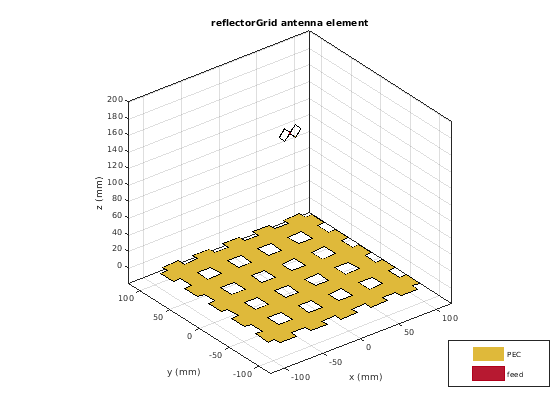

Figure contains an axes object. The axes object with title reflectorGrid antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Постройте диаграмму направленности антенны на уровне 0,6 ГГц.

pattern(h,0.6e9)

Figure contains an axes object and other objects of type uicontrol. The axes object contains 5 objects of type patch, surface.

Скрипт Open Live Script

Создайте и просмотрите сетку испеченная отражателем дипольная штыревая антенна в форме лопасти.

d = dipoleBlade('Length',0.1,'TaperLength',0.05,'FeedGap',0.002);
h = reflectorGrid('Exciter',d);
show(h)

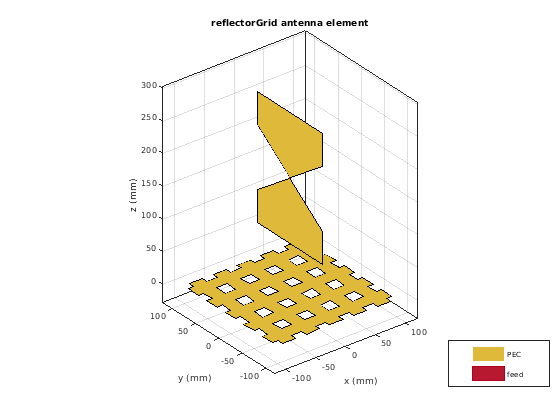

Figure contains an axes object. The axes object with title reflectorGrid antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Измените тип сетки от 'HV' к 'H'.

h.GridType = 'H';

Просмотрите антенну с типом сетки 'H'.

show(h)

Figure contains an axes object. The axes object with title reflectorGrid antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Постройте диаграмму направленности на уровне 1 ГГц.

pattern(h,1e9)

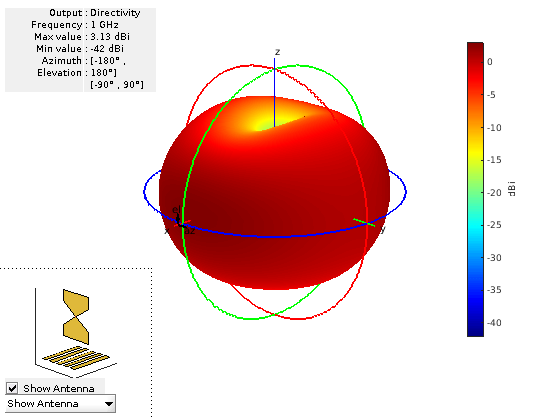

Figure contains an axes object and other objects of type uicontrol. The axes object contains 5 objects of type patch, surface.

Скрипт Open Live Script

Создайте прямоугольный массив цилиндрических дипольных антенн.

d = dipoleCylindrical('Length',0.2,'Radius',0.005);
arr = rectangularArray('Element',d,'Size',[4 4],'RowSpacing',0.029,'ColumnSpacing',0.029);

Создайте сетку поддержанный отражателем прямоугольный массив.

ant = reflectorGrid('Exciter',arr,'Spacing',0.2)
ant =
  reflectorGrid with properties:

              Exciter: [1x1 rectangularArray]
              Spacing: 0.2000
    GroundPlaneLength: 0.2000
     GroundPlaneWidth: 0.2000
             GridType: 'HV'
          GridSpacing: 0.0180
            GridWidth: 0.0220
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


show(ant)

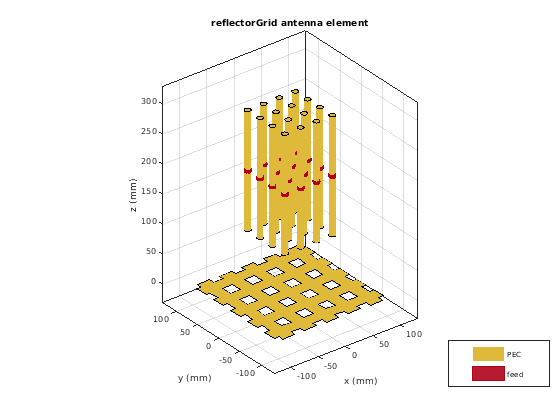

Figure contains an axes object. The axes object with title reflectorGrid antenna element contains 35 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

Создайте и визуализируйте сетку поддержанная отражателем диаметрально противоположная антенна Vivaldi.

e = vivaldiAntipodal;
ant = reflectorGrid('Exciter',e)
ant =
  reflectorGrid with properties:

              Exciter: [1x1 vivaldiAntipodal]
              Spacing: 0.1750
    GroundPlaneLength: 0.2000
     GroundPlaneWidth: 0.2000
             GridType: 'HV'
          GridSpacing: 0.0180
            GridWidth: 0.0220
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


show(ant)

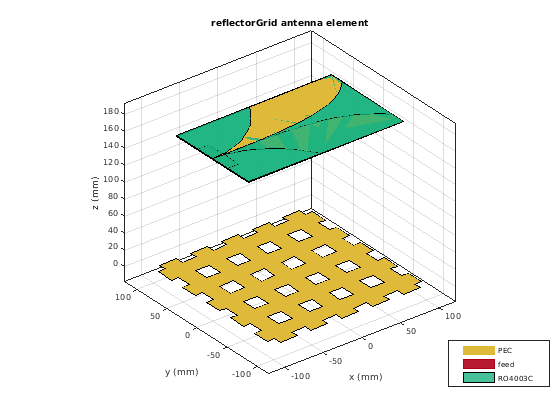

Figure contains an axes object. The axes object with title reflectorGrid antenna element contains 7 objects of type patch, surface. These objects represent PEC, feed, RO4003C.
