coupledMicrostripLine

Создайте связанную микрополосковую линию электропередачи

расширьте все на странице

Описание

Используйте coupledMicrostripLine объект создать двойную микрополосковую линию электропередачи. Двойные микрополосковые линии электропередачи используются, чтобы спроектировать направленные разветвители и фильтры. Комбинация четных и нечетных импедансов режима определяет связывающееся отношение между прямой рукой и двойной рукой.

Создание

Синтаксис

coupledmicrostrip = coupledMicrostripLine
coupledmicrostrip = coupledMicrostripLine(Name=Value)

Описание

пример

coupledmicrostrip = coupledMicrostripLine создает связанную микрополосковую линию электропередачи значения по умолчанию с подложкой Тефлона. Свойства по умолчанию для резонирующей частоты 1,5 ГГц.

пример

coupledmicrostrip = coupledMicrostripLine(Name=Value) Свойства наборов с помощью одних или нескольких аргументов name-value. Например, coupledMicrostripLine(Length=0.0300) создает двойную микрополосковую линию электропередачи длины 0,0300 метра.

Свойства

развернуть все

Длина двойной микрополосковой линии в метрах в виде положительной скалярной величины.

Пример: coupledmicrostrip = coupledMicrostripLine(Length=0.0300)

Типы данных: double

Ширина двойной микрополосковой линии в метрах в виде положительной скалярной величины.

Пример: coupledmicrostrip = coupledMicrostripLine(Width=0.0041)

Типы данных: double

Расстояние между прямой рукой и двойной рукой двойной микрополосковой линии электропередачи в виде положительной скалярной величины в метрах.

Пример: coupledmicrostrip = coupledMicrostripLine(Spacing=0.00300)

Типы данных: double

Высота двойной микрополосковой линии от наземной плоскости в виде положительной скалярной величины в метрах. В случае многослойной подложки используйте Height свойство создать двойную микрополосковую линию в интерфейсе этих двух диэлектриков.

Пример: coupledmicrostrip = coupledMicrostripLine(Height=0.0023)

Типы данных: double

Ширина наземной плоскости в метрах в виде положительной скалярной величины.

Пример: coupledmicrostrip = coupledMicrostripLine(GroundPlaneWidth=0.0400)

Типы данных: double

Тип диэлектрического материала, используемого в качестве подложки в виде a dielectric объект. Толщиной Тефлона диэлектрического материала по умолчанию является 0.0016 m или то же самое как Height свойство.

Пример: d = dielectric("FR4"); coupledmicrostrip = coupledMicrostripLine(Substrate=d)

Типы данных: string | char

Тип металла используется в слоях проведения в виде a metal объект.

Пример: m = metal("PEC"); coupledmicrostrip =coupledMicrostripLine(Conductor=m)

Типы данных: string | char

Функции объекта

chargeВычислите и постройте распределение заряда
currentВычислите и постройте распределение тока
designСпроектируйте связанную микрополосковую линию электропередачи вокруг особой частоты
feedCurrentВычислите текущий на подножном корму порт
getZ0Вычислите характеристический импеданс линии электропередачи
layoutПостройте все металлические слои и форму платы
meshИзмените и просмотрите свойства mesh металла или диэлектрика в компоненте PCB
shapesИзвлеките все металлические формы слоя компонента PCB
showОтобразите структуру компонента PCB или форму PCB
sparametersВычислите S-параметры для объектов PCB RF

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите связанную микрополосковую линию значения по умолчанию.

coupledmicrostripline = coupledMicrostripLine
coupledmicrostripline =
  coupledMicrostripLine with properties:

              Length: 0.0271
               Width: 0.0051
             Spacing: 0.0046
              Height: 0.0016
    GroundPlaneWidth: 0.0300
           Substrate: [1x1 dielectric]
           Conductor: [1x1 metal]


show(coupledmicrostripline)

Figure contains an axes object. The axes object with title coupledMicrostripLine element contains 8 objects of type patch, surface. These objects represent PEC, feed, Teflon.

Скрипт Open Live Script

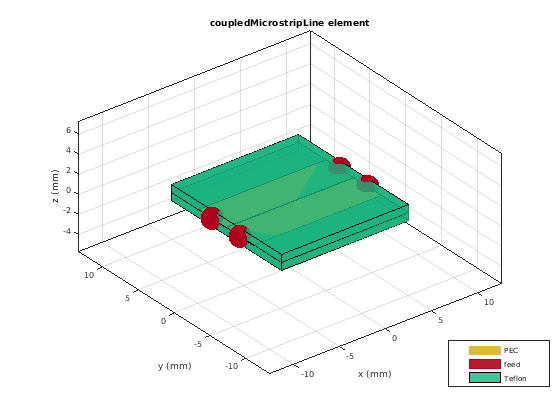

Спроектируйте и просмотрите двойную микрополосковую линию в интерфейсе многоуровневого диэлектрика.

coupledmicrostripline = design(coupledMicrostripLine,4e9,Z0e=75,Z0o=36);
coupledmicrostripline.Substrate = dielectric(Name=["Teflon","Teflon"],EpsilonR=[2.1 2.1], ...
    LossTangent=[0 0],Thickness=[0.8e-3 0.8e-3]);
coupledmicrostripline.Height = 0.8e-3;
show(coupledmicrostripline)

Figure contains an axes object. The axes object with title coupledMicrostripLine element contains 9 objects of type patch, surface. These objects represent PEC, feed, Teflon.

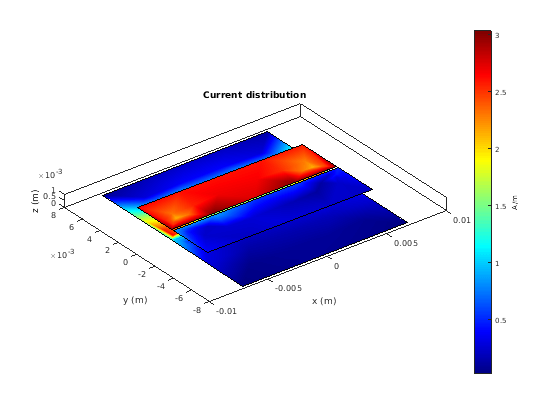

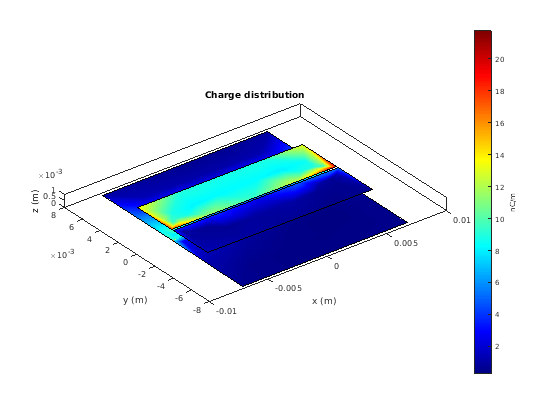

Постройте распределение тока и распределение заряда на линии электропередачи.

current(coupledmicrostripline,4e9)

Figure contains an axes object. The axes object with title Current distribution contains 4 objects of type patch.

figure
charge(coupledmicrostripline,4e9)

Figure contains an axes object. The axes object with title Charge distribution contains 4 objects of type patch.

Больше о

развернуть все

Ссылки

[1] Pozar, Дэвид М. Микроуов Энджиниринг. 4-й редактор Хобокен, NJ: Вайли, 2012.

[2] “Microwaves101 | Двойные Разветвители Линии”. Полученный доступ 7 июля 2021. https://www.microwaves101.com/encyclopedias/coupled-line-couplers.

Смотрите также

| | |

Введенный в R2021b
