Визуальная одновременная локализация и картография (vSLAM), относится к процессу вычисления положения и ориентации камеры относительно ее среды, одновременно сопоставляя среду. Процесс использует только визуальные входные параметры от камеры. Приложения для vSLAM inasscociated хорошо осведомленная дополненная реальность, робототехника и автономное управление автомобилем.
В этом примере показано, как обработать данные изображения от монокулярной камеры, чтобы создать карту внутренней среды и оценить траекторию камеры. Пример использует ORB-SLAM [1], который является основанным на функции vSLAM алгоритмом.
Чтобы ускорить расчеты, можно включить параллельные вычисления из диалогового окна Computer Vision Toolbox Preferences. Чтобы открыть настройки Computer Vision Toolbox™, на вкладке Home, в разделе Environment, нажимают Preferences. Затем выберите Computer Vision Toolbox.
Следующие термины часто используются в этом примере:
Ключевые кадры: подмножество видеокадров, которые содержат сигналы для локализации и отслеживания. Два последовательных ключевых кадра обычно включают достаточное визуальное изменение.
Точки карты: список 3-D точек, которые представляют карту среды, восстановленной от ключевых кадров.
График Covisibility: график, состоящий из ключевого кадра как узлы. Два ключевых кадра соединяются ребром, если они совместно используют общие точки карты. Вес ребра является количеством разделяемых точек карты.
Существенный График: подграф covisibility графика, содержащего только ребра с высоким весом, i.e. более разделяемые точки карты.
База данных Распознавания места: база данных раньше распознавала, посетили ли место в прошлом. База данных хранит визуальное отображение слова к изображению на основе входного набора признаков. Это используется, чтобы искать изображение, которое визуально похоже на изображение запроса.

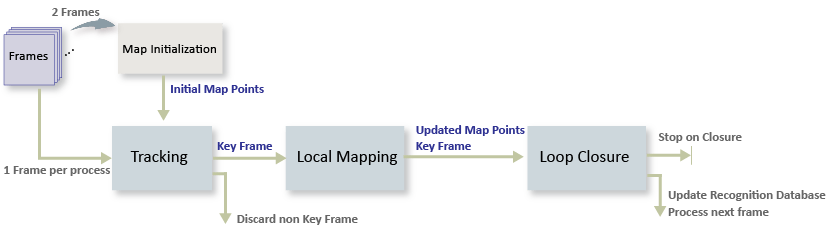

Трубопровод ORB-SLAM включает:
Инициализация карты: ORB-SLAM запускается путем инициализации карты 3-D точек от двух видеокадров. 3-D точки и относительное положение камеры вычисляются с помощью триангуляции на основе 2D соответствий функции ORB.
Отслеживание: Если карта инициализируется для каждой новой системы координат, положение камеры оценивается путем соответствия с функциями в текущей системе координат к функциям в последнем ключевом кадре. Предполагаемое положение камеры усовершенствовано путем отслеживания локальной карты.
Локальное Отображение: текущая система координат используется, чтобы создать новые 3-D точки карты, если она идентифицирована как ключевой кадр. На данном этапе свяжитесь, корректировка используется, чтобы минимизировать ошибки перепроекции путем корректировки положения камеры и 3-D точек.
Закрытие цикла: Циклы обнаруживаются для каждого ключевого кадра путем сравнения его против всех предыдущих ключевых кадров с помощью подхода набора признаков. Если закрытие цикла обнаруживается, график положения оптимизирован, чтобы совершенствовать положения камеры всех ключевых кадров.
Данные, используемые в этом примере, от Сравнительный тест RGB-D TUM [2]. Можно загрузить данные на временную директорию с помощью веб-браузера или путем выполнения следующего кода:
baseDownloadURL = 'https://vision.in.tum.de/rgbd/dataset/freiburg3/rgbd_dataset_freiburg3_long_office_household.tgz'; dataFolder = fullfile(tempdir, 'tum_rgbd_dataset', filesep); options = weboptions('Timeout', Inf); tgzFileName = [dataFolder, 'fr3_office.tgz']; folderExists = exist(dataFolder, 'dir'); % Create a folder in a temporary directory to save the downloaded file if ~folderExists mkdir(dataFolder); disp('Downloading fr3_office.tgz (1.38 GB). This download can take a few minutes.') websave(tgzFileName, baseDownloadURL, options); % Extract contents of the downloaded file disp('Extracting fr3_office.tgz (1.38 GB) ...') untar(tgzFileName, dataFolder); end
Создайте imageDatastore объект смотреть изображения RGB.
imageFolder = [dataFolder,'rgbd_dataset_freiburg3_long_office_household/rgb/']; imds = imageDatastore(imageFolder); % Inspect the first image currFrameIdx = 1; currI = readimage(imds, currFrameIdx); himage = imshow(currI);
Трубопровод ORB-SLAM запускается путем инициализации карты, которая содержит 3-D мировые точки. Этот шаг крайне важен и оказывает значительное влияние на точность итогового результата SLAM. Начальные соответствия характерной точки ORB найдены с помощью matchFeatures между парой изображений. После того, как соответствия найдены, две модели геометрического преобразования используются, чтобы установить инициализацию карты:
Homography: Если сцена является плоской, homography, проективное преобразование является лучшим выбором описать соответствия характерной точки.
Основная Матрица: Если сцена является неплоской, основная матрица должна использоваться вместо этого.
homography и основная матрица могут быть вычислены с помощью estimateGeometricTransform2D и estimateFundamentalMatrix, соответственно. Модель, которая приводит к меньшей ошибке перепроекции, выбрана, чтобы оценить относительное вращение и перевод между двумя системами координат с помощью relativeCameraPose. Поскольку изображения RGB взяты монокулярной камерой, которая не предоставляет информацию о глубине, относительный перевод может только быть восстановлен до определенного масштабного коэффициента.
Учитывая относительное положение камеры и совпадающие характерные точки в двух изображениях, 3-D местоположения совпадающих точек определяются с помощью triangulate функция. Триангулированная точка карты допустима, когда она расположена перед обеими камерами, когда ее ошибка перепроекции является низкой, и когда параллакс двух представлений точки является достаточно большим.
% Set random seed for reproducibility rng(0); % Create a cameraIntrinsics object to store the camera intrinsic parameters. % The intrinsics for the dataset can be found at the following page: % https://vision.in.tum.de/data/datasets/rgbd-dataset/file_formats % Note that the images in the dataset are already undistorted, hence there % is no need to specify the distortion coefficients. focalLength = [535.4, 539.2]; % in units of pixels principalPoint = [320.1, 247.6]; % in units of pixels imageSize = size(currI,[1 2]); % in units of pixels intrinsics = cameraIntrinsics(focalLength, principalPoint, imageSize); % Detect and extract ORB features scaleFactor = 1.2; numLevels = 8; numPoints = 1000; [preFeatures, prePoints] = helperDetectAndExtractFeatures(currI, scaleFactor, numLevels, numPoints); currFrameIdx = currFrameIdx + 1; firstI = currI; % Preserve the first frame isMapInitialized = false; % Map initialization loop while ~isMapInitialized && currFrameIdx < numel(imds.Files) currI = readimage(imds, currFrameIdx); [currFeatures, currPoints] = helperDetectAndExtractFeatures(currI, scaleFactor, numLevels, numPoints); currFrameIdx = currFrameIdx + 1; % Find putative feature matches indexPairs = matchFeatures(preFeatures, currFeatures, 'Unique', true, ... 'MaxRatio', 0.9, 'MatchThreshold', 40); preMatchedPoints = prePoints(indexPairs(:,1),:); currMatchedPoints = currPoints(indexPairs(:,2),:); % If not enough matches are found, check the next frame minMatches = 100; if size(indexPairs, 1) < minMatches continue end preMatchedPoints = prePoints(indexPairs(:,1),:); currMatchedPoints = currPoints(indexPairs(:,2),:); % Compute homography and evaluate reconstruction [tformH, scoreH, inliersIdxH] = helperComputeHomography(preMatchedPoints, currMatchedPoints); % Compute fundamental matrix and evaluate reconstruction [tformF, scoreF, inliersIdxF] = helperComputeFundamentalMatrix(preMatchedPoints, currMatchedPoints); % Select the model based on a heuristic ratio = scoreH/(scoreH + scoreF); ratioThreshold = 0.45; if ratio > ratioThreshold inlierTformIdx = inliersIdxH; tform = tformH; else inlierTformIdx = inliersIdxF; tform = tformF; end % Computes the camera location up to scale. Use half of the % points to reduce computation inlierPrePoints = preMatchedPoints(inlierTformIdx); inlierCurrPoints = currMatchedPoints(inlierTformIdx); [relOrient, relLoc, validFraction] = relativeCameraPose(tform, intrinsics, ... inlierPrePoints(1:2:end), inlierCurrPoints(1:2:end)); % If not enough inliers are found, move to the next frame if validFraction < 0.9 || numel(size(relOrient))==3 continue end % Triangulate two views to obtain 3-D map points relPose = rigid3d(relOrient, relLoc); minParallax = 1; % In degrees [isValid, xyzWorldPoints, inlierTriangulationIdx] = helperTriangulateTwoFrames(... rigid3d, relPose, inlierPrePoints, inlierCurrPoints, intrinsics, minParallax); if ~isValid continue end % Get the original index of features in the two key frames indexPairs = indexPairs(inlierTformIdx(inlierTriangulationIdx),:); isMapInitialized = true; disp(['Map initialized with frame 1 and frame ', num2str(currFrameIdx-1)]) end % End of map initialization loop
Map initialized with frame 1 and frame 26

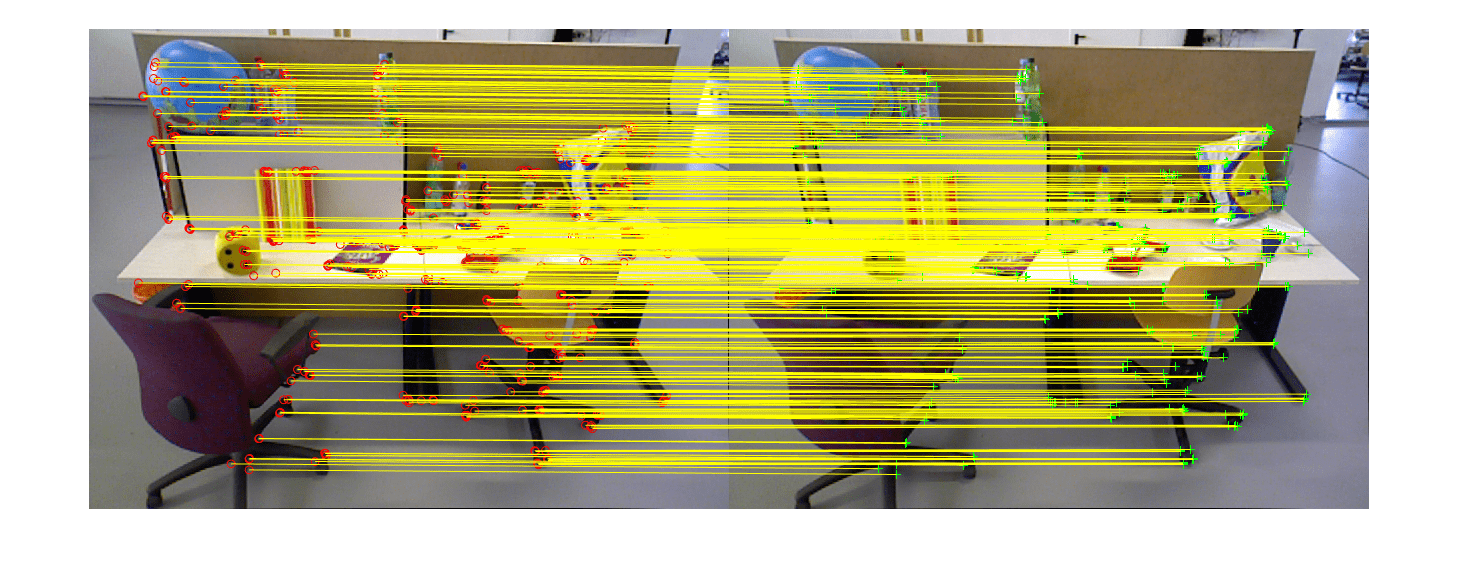

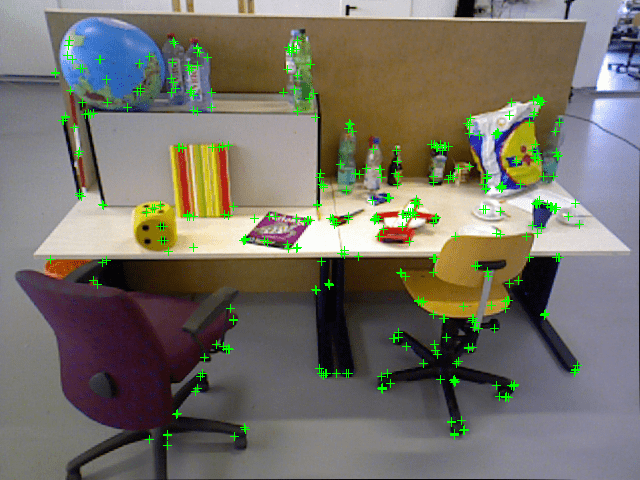

if isMapInitialized close(himage.Parent.Parent); % Close the previous figure % Show matched features hfeature = showMatchedFeatures(firstI, currI, prePoints(indexPairs(:,1)), ... currPoints(indexPairs(:, 2)), 'Montage'); else error('Unable to initialize map.') end
После того, как карта инициализируется с помощью двух систем координат, можно использовать imageviewset, worldpointset и helperViewDirectionAndDepth сохранить эти два ключевых кадра и соответствующие точки карты:
imageviewset хранит ключевые кадры и их атрибуты, такие как дескрипторы ORB, характерные точки и положения камеры и связи между ключевыми кадрами, такими как соответствия характерных точек и относительные положения камеры. Это также создает и обновляет график положения. Абсолютные положения камеры и относительные положения камеры ребер одометрии хранятся как rigid3d объекты. Относительные положения камеры ребер закрытия цикла хранятся как affine3d объекты.
worldpointset хранит 3-D положения точек карты и 3-D в 2D соответствия проекции: которые сопоставляют точки, наблюдаются в ключевом кадре и какие ключевые кадры наблюдают точку карты.
helperViewDirectionAndDepth хранит другие атрибуты точек карты, такие как среднее направление представления, представительные дескрипторы ORB и область значений расстояния, на котором может наблюдаться точка карты.
% Create an empty imageviewset object to store key frames vSetKeyFrames = imageviewset; % Create an empty worldpointset object to store 3-D map points mapPointSet = worldpointset; % Create a helperViewDirectionAndDepth object to store view direction and depth directionAndDepth = helperViewDirectionAndDepth(size(xyzWorldPoints, 1)); % Add the first key frame. Place the camera associated with the first % key frame at the origin, oriented along the Z-axis preViewId = 1; vSetKeyFrames = addView(vSetKeyFrames, preViewId, rigid3d, 'Points', prePoints,... 'Features', preFeatures.Features); % Add the second key frame currViewId = 2; vSetKeyFrames = addView(vSetKeyFrames, currViewId, relPose, 'Points', currPoints,... 'Features', currFeatures.Features); % Add connection between the first and the second key frame vSetKeyFrames = addConnection(vSetKeyFrames, preViewId, currViewId, relPose, 'Matches', indexPairs); % Add 3-D map points [mapPointSet, newPointIdx] = addWorldPoints(mapPointSet, xyzWorldPoints); % Add observations of the map points preLocations = prePoints.Location; currLocations = currPoints.Location; preScales = prePoints.Scale; currScales = currPoints.Scale; % Add image points corresponding to the map points in the first key frame mapPointSet = addCorrespondences(mapPointSet, preViewId, newPointIdx, indexPairs(:,1)); % Add image points corresponding to the map points in the second key frame mapPointSet = addCorrespondences(mapPointSet, currViewId, newPointIdx, indexPairs(:,2));
Обнаружение цикла выполняется с помощью подхода сумок слов. Визуальный словарь, представленный как bagOfFeatures объект создается оффлайн с дескрипторами ORB, извлеченными из большого набора изображений в наборе данных путем вызова:
bag = bagOfFeatures(imds,'CustomExtractor', @helperORBFeatureExtractorFunction, 'TreeProperties', [2, 20], 'StrongestFeatures', 1);
где imds imageDatastore объект, хранящий учебные изображения и helperORBFeatureExtractorFunction функция экстрактора функции ORB. Смотрите Извлечение Изображений с Мешком Визуальных Слов для получения дополнительной информации.
Процесс закрытия цикла инкрементно создает базу данных, представленную как invertedImageIndex объект, который хранит визуальное отображение слова к изображению на основе мешка функций ORB.
% Load the bag of features data created offline bofData = load('bagOfFeaturesData.mat'); % Initialize the place recognition database loopDatabase = invertedImageIndex(bofData.bof,"SaveFeatureLocations", false); % Add features of the first two key frames to the database addImageFeatures(loopDatabase, preFeatures, preViewId); addImageFeatures(loopDatabase, currFeatures, currViewId);
Совершенствуйте начальную реконструкцию с помощью bundleAdjustment, это оптимизирует и положения камеры и точки мира, чтобы минимизировать полные ошибки перепроекции. После улучшения обновляются атрибуты точек карты включая 3-D местоположения, направление представления и область значений глубины. Можно использовать helperVisualizeMotionAndStructure визуализировать точки карты и местоположения камеры.
% Run full bundle adjustment on the first two key frames tracks = findTracks(vSetKeyFrames); cameraPoses = poses(vSetKeyFrames); [refinedPoints, refinedAbsPoses] = bundleAdjustment(xyzWorldPoints, tracks, ... cameraPoses, intrinsics, 'FixedViewIDs', 1, ... 'PointsUndistorted', true, 'AbsoluteTolerance', 1e-7,... 'RelativeTolerance', 1e-15, 'MaxIteration', 20, ... 'Solver', 'preconditioned-conjugate-gradient'); % Scale the map and the camera pose using the median depth of map points medianDepth = median(vecnorm(refinedPoints.')); refinedPoints = refinedPoints / medianDepth; refinedAbsPoses.AbsolutePose(currViewId).Translation = ... refinedAbsPoses.AbsolutePose(currViewId).Translation / medianDepth; relPose.Translation = relPose.Translation/medianDepth; % Update key frames with the refined poses vSetKeyFrames = updateView(vSetKeyFrames, refinedAbsPoses); vSetKeyFrames = updateConnection(vSetKeyFrames, preViewId, currViewId, relPose); % Update map points with the refined positions mapPointSet = updateWorldPoints(mapPointSet, newPointIdx, refinedPoints); % Update view direction and depth directionAndDepth = update(directionAndDepth, mapPointSet, vSetKeyFrames.Views, newPointIdx, true); % Visualize matched features in the current frame close(hfeature.Parent.Parent); featurePlot = helperVisualizeMatchedFeatures(currI, currPoints(indexPairs(:,2)));

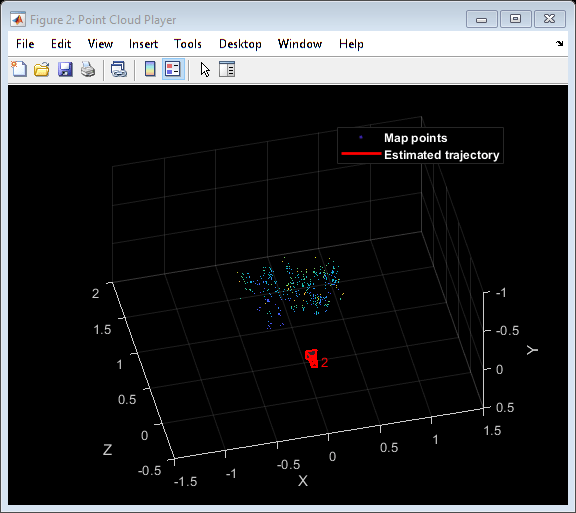

% Visualize initial map points and camera trajectory mapPlot = helperVisualizeMotionAndStructure(vSetKeyFrames, mapPointSet); % Show legend showLegend(mapPlot);
Процесс отслеживания выполняется с помощью каждой системы координат и определяет, когда вставить новый ключевой кадр. Чтобы упростить этот пример, мы отключим процесс отслеживания, если закрытие цикла найдено.
% ViewId of the current key frame currKeyFrameId = currViewId; % ViewId of the last key frame lastKeyFrameId = currViewId; % ViewId of the reference key frame that has the most co-visible % map points with the current key frame refKeyFrameId = currViewId; % Index of the last key frame in the input image sequence lastKeyFrameIdx = currFrameIdx - 1; % Indices of all the key frames in the input image sequence addedFramesIdx = [1; lastKeyFrameIdx]; isLoopClosed = false;
Каждый кадр обрабатывается можно следующим образом:

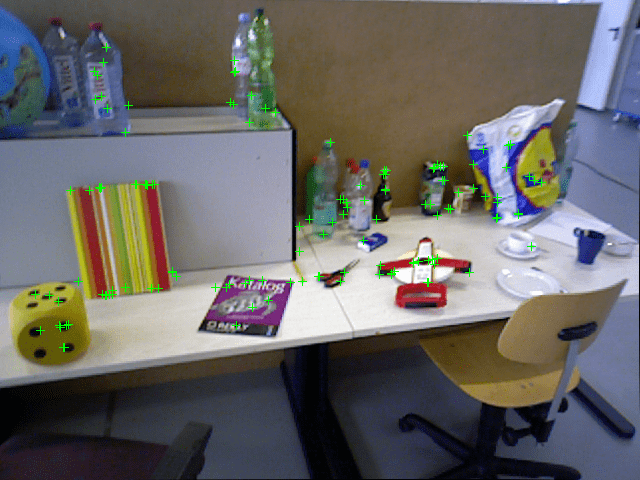

Функции ORB извлечены для каждой новой системы координат и затем соответствующие (использование matchFeatures), с функциями в последнем ключевом кадре, которые знали соответствующие 3-D точки карты.
Оцените положение камеры с алгоритмом Перспективного n значений с помощью estimateWorldCameraPose.
Учитывая положение камеры, спроектируйте точки карты, наблюдаемые последним ключевым кадром в текущую систему координат, и ищите соответствия функции с помощью matchFeaturesInRadius.
С 3-D к 2D соответствию в текущей системе координат совершенствуйте положение камеры путем выполнения корректировки пакета только для движения с помощью bundleAdjustmentMotion.
Спроектируйте локальные точки карты в текущую систему координат, чтобы искать больше соответствий функции с помощью matchFeaturesInRadius и совершенствуйте положение камеры снова с помощью bundleAdjustmentMotion.
Последний шаг отслеживания должен решить, является ли текущая система координат новым ключевым кадром. Если текущая система координат является ключевым кадром, продолжите к Локальному процессу Отображения. В противном случае начните Отслеживать для следующей системы координат.
% Main loop while ~isLoopClosed && currFrameIdx < numel(imds.Files) currI = readimage(imds, currFrameIdx); [currFeatures, currPoints] = helperDetectAndExtractFeatures(currI, scaleFactor, numLevels, numPoints); % Track the last key frame % mapPointsIdx: Indices of the map points observed in the current frame % featureIdx: Indices of the corresponding feature points in the % current frame [currPose, mapPointsIdx, featureIdx] = helperTrackLastKeyFrame(mapPointSet, ... vSetKeyFrames.Views, currFeatures, currPoints, lastKeyFrameId, intrinsics, scaleFactor); % Track the local map % refKeyFrameId: ViewId of the reference key frame that has the most % co-visible map points with the current frame % localKeyFrameIds: ViewId of the connected key frames of the current frame [refKeyFrameId, localKeyFrameIds, currPose, mapPointsIdx, featureIdx] = ... helperTrackLocalMap(mapPointSet, directionAndDepth, vSetKeyFrames, mapPointsIdx, ... featureIdx, currPose, currFeatures, currPoints, intrinsics, scaleFactor, numLevels); % Check if the current frame is a key frame. % A frame is a key frame if both of the following conditions are satisfied: % % 1. At least 20 frames have passed since the last key frame or the % current frame tracks fewer than 100 map points % 2. The map points tracked by the current frame are fewer than 90% of % points tracked by the reference key frame numSkipFrames = 20; isKeyFrame = helperIsKeyFrame(mapPointSet, refKeyFrameId, lastKeyFrameIdx, ... currFrameIdx, mapPointsIdx, numSkipFrames); % Visualize matched features updatePlot(featurePlot, currI, currPoints(featureIdx)); if ~isKeyFrame currFrameIdx = currFrameIdx + 1; continue end % Update current key frame ID currKeyFrameId = currKeyFrameId + 1;
Локальное отображение выполняется для каждого ключевого кадра. Когда новый ключевой кадр будет определен, добавьте его в ключевые кадры и обновите атрибуты точек карты, наблюдаемых новым ключевым кадром. Гарантировать тот mapPointSet содержит как можно меньше выбросов, допустимая точка карты должна наблюдаться по крайней мере в 3 ключевых кадрах.
Новые точки карты создаются путем триангулирования характерных точек ORB в текущем ключевом кадре и его связанных ключевых кадрах. Для каждой несопоставленной характерной точки в текущем ключевом кадре ищите соответствие с другими несопоставленными точками в связанных ключевых кадрах с помощью matchFeatures. Локальная корректировка пакета совершенствовала положение текущего ключевого кадра, положения связанных ключевых кадров и все точки карты, наблюдаемые в этих ключевых кадрах.
% Add the new key frame [mapPointSet, vSetKeyFrames] = helperAddNewKeyFrame(mapPointSet, vSetKeyFrames, ... currPose, currFeatures, currPoints, mapPointsIdx, featureIdx, localKeyFrameIds); % Remove outlier map points that are observed in fewer than 3 key frames [mapPointSet, directionAndDepth, mapPointsIdx] = helperCullRecentMapPoints(mapPointSet, ... directionAndDepth, mapPointsIdx, newPointIdx); % Create new map points by triangulation minNumMatches = 20; minParallax = 3; [mapPointSet, vSetKeyFrames, newPointIdx] = helperCreateNewMapPoints(mapPointSet, vSetKeyFrames, ... currKeyFrameId, intrinsics, scaleFactor, minNumMatches, minParallax); % Update view direction and depth directionAndDepth = update(directionAndDepth, mapPointSet, vSetKeyFrames.Views, ... [mapPointsIdx; newPointIdx], true); % Local bundle adjustment [mapPointSet, directionAndDepth, vSetKeyFrames, newPointIdx] = helperLocalBundleAdjustment( ... mapPointSet, directionAndDepth, vSetKeyFrames, ... currKeyFrameId, intrinsics, newPointIdx); % Visualize 3D world points and camera trajectory updatePlot(mapPlot, vSetKeyFrames, mapPointSet);
Шаг обнаружения закрытия цикла берет текущий ключевой кадр, обработанный локальным процессом отображения, и пытается обнаружить и замкнуть круг. Кандидаты цикла идентифицированы путем запроса изображений в базе данных, которые визуально похожи на текущий ключевой кадр с помощью evaluateImageRetrieval. Система координат ключа-кандидата допустима, если она не соединяется с последним ключевым кадром, и три из его соседних ключевых кадров являются кандидатами цикла.
Когда допустимый кандидат цикла будет найден, используйте estimateGeometricTransform3D вычислить относительное положение между кандидатом цикла система координат и текущим ключевым кадром. Относительное положение представляет 3-D преобразование подобия, сохраненное в affine3d объект. Затем добавьте связь цикла с относительным положением и обновите mapPointSet и vSetKeyFrames.
% Check loop closure after some key frames have been created if currKeyFrameId > 20 % Minimum number of feature matches of loop edges loopEdgeNumMatches = 50; % Detect possible loop closure key frame candidates [isDetected, validLoopCandidates] = helperCheckLoopClosure(vSetKeyFrames, currKeyFrameId, ... loopDatabase, currI, loopEdgeNumMatches); if isDetected % Add loop closure connections [isLoopClosed, mapPointSet, vSetKeyFrames] = helperAddLoopConnections(... mapPointSet, vSetKeyFrames, validLoopCandidates, currKeyFrameId, ... currFeatures, currPoints, loopEdgeNumMatches); end end % If no loop closure is detected, add current features into the database if ~isLoopClosed addImageFeatures(loopDatabase, currFeatures, currKeyFrameId); end % Update IDs and indices lastKeyFrameId = currKeyFrameId; lastKeyFrameIdx = currFrameIdx; addedFramesIdx = [addedFramesIdx; currFrameIdx]; %#ok<AGROW> currFrameIdx = currFrameIdx + 1; end % End of main loop
Loop edge added between keyframe: 4 and 187

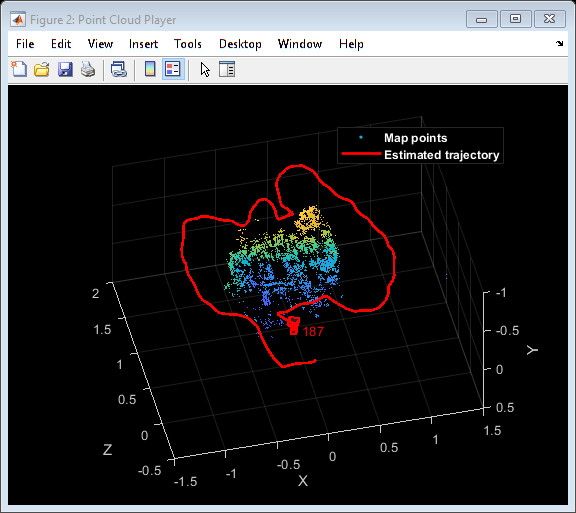

Наконец, оптимизация графика положения подобия выполняется по существенному графику в vSetKeyFrames откорректировать дрейф положений камеры. Существенный график создается внутренне путем удаления связей с меньше, чем minNumMatches соответствия в covisibility графике. После оптимизации графика положения подобия обновите 3-D местоположения точек карты с помощью оптимизированных положений и связанных шкал.
% Optimize the poses minNumMatches = 30; [vSetKeyFramesOptim, poseScales] = optimizePoses(vSetKeyFrames, minNumMatches, 'Tolerance', 1e-16); % Update map points after optimizing the poses mapPointSet = helperUpdateGlobalMap(mapPointSet, directionAndDepth, ... vSetKeyFrames, vSetKeyFramesOptim, poseScales); updatePlot(mapPlot, vSetKeyFrames, mapPointSet); % Plot the optimized camera trajectory optimizedPoses = poses(vSetKeyFramesOptim); plotOptimizedTrajectory(mapPlot, optimizedPoses) % Update legend showLegend(mapPlot);
Можно сравнить оптимизированную траекторию камеры с основной истиной, чтобы оценить точность ORB-SLAM. Загруженные данные содержат groundtruth.txt файл, который хранит основную истину положения камеры каждой системы координат. Данные были сохранены в форме MAT-файла. Можно также вычислить среднеквадратичную ошибку (RMSE) оценок траектории.
% Load ground truth gTruthData = load('orbslamGroundTruth.mat'); gTruth = gTruthData.gTruth; % Plot the actual camera trajectory plotActualTrajectory(mapPlot, gTruth(addedFramesIdx), optimizedPoses); % Show legend showLegend(mapPlot);
% Evaluate tracking accuracy
helperEstimateTrajectoryError(gTruth(addedFramesIdx), optimizedPoses);Absolute RMSE for key frame trajectory (m): 0.054353
Это завершает обзор того, как создать карту внутренней среды и оценить траекторию камеры с помощью ORB-SLAM. Можно протестировать визуальный трубопровод SLAM с различным набором данных путем настройки следующих параметров:
numPoints: Поскольку разрешение изображения 480x640 пикселей установило numPoints быть 1000. Для более высоких разрешений, таких как 720 × 1280, устанавливает его на 2 000. Большие значения требуют большего количества времени в извлечении признаков.
numSkipFrames: Для частоты кадров 30 кадров в секунду, набор numSkipFrames быть 20. Для более медленной частоты кадров, набор это, чтобы быть меньшим значением. Увеличение numSkipFrames улучшает скорость отслеживания, но может привести к отслеживанию потерянного, когда движение камеры быстро.
Короткие функции помощника включены ниже. Большая функция включена в отдельные файлы.
helperAddLoopConnections добавьте связи между текущим ключевым кадром и допустимым кандидатом цикла.
helperAddNewKeyFrame добавьте ключевые кадры в набор ключевого кадра.
helperCheckLoopClosure обнаружьте кандидатов цикла ключевые кадры путем получения визуально подобных изображений из базы данных.
helperCreateNewMapPoints создайте новые точки карты триангуляцией.
helperLocalBundleAdjustment совершенствуйте положение текущего ключевого кадра и карту окружающей сцены.
helperORBFeatureExtractorFunction реализует извлечение признаков ORB, используемое в bagOfFeatures.
helperTrackLastKeyFrame оцените текущее положение камеры путем отслеживания последнего ключевого кадра.
helperTrackLocalMap совершенствуйте текущее положение камеры путем отслеживания локальной карты.
helperViewDirectionAndDepth сохраните среднее направление представления и предсказанную глубину точек карты
helperVisualizeMatchedFeatures покажите совпадающие функции в системе координат.
helperVisualizeMotionAndStructure покажите точки карты и траекторию камеры.
helperDetectAndExtractFeatures обнаружьте и извлеките и функции ORB из изображения.
function [features, validPoints] = helperDetectAndExtractFeatures(Irgb, ... scaleFactor, numLevels, numPoints, varargin) % In this example, the images are already undistorted. In a general % workflow, uncomment the following code to undistort the images. % % if nargin > 4 % intrinsics = varargin{1}; % end % Irgb = undistortImage(Irgb, intrinsics); % Detect ORB features Igray = im2gray(Irgb); points = detectORBFeatures(Igray, 'ScaleFactor', scaleFactor, 'NumLevels', numLevels); % Select a subset of features, uniformly distributed throughout the image points = selectUniform(points, numPoints, size(Igray, 1:2)); % Extract features [features, validPoints] = extractFeatures(Igray, points); end
helperHomographyScore вычислите homography и оцените реконструкцию.
function [H, score, inliersIndex] = helperComputeHomography(matchedPoints1, matchedPoints2) [H, inliersLogicalIndex] = estimateGeometricTransform2D( ... matchedPoints1, matchedPoints2, 'projective', ... 'MaxNumTrials', 1e3, 'MaxDistance', 4, 'Confidence', 90); inlierPoints1 = matchedPoints1(inliersLogicalIndex); inlierPoints2 = matchedPoints2(inliersLogicalIndex); inliersIndex = find(inliersLogicalIndex); locations1 = inlierPoints1.Location; locations2 = inlierPoints2.Location; xy1In2 = transformPointsForward(H, locations1); xy2In1 = transformPointsInverse(H, locations2); error1in2 = sum((locations2 - xy1In2).^2, 2); error2in1 = sum((locations1 - xy2In1).^2, 2); outlierThreshold = 6; score = sum(max(outlierThreshold-error1in2, 0)) + ... sum(max(outlierThreshold-error2in1, 0)); end
helperFundamentalMatrixScore вычислите основную матрицу и оцените реконструкцию.
function [F, score, inliersIndex] = helperComputeFundamentalMatrix(matchedPoints1, matchedPoints2) [F, inliersLogicalIndex] = estimateFundamentalMatrix( ... matchedPoints1, matchedPoints2, 'Method','RANSAC',... 'NumTrials', 1e3, 'DistanceThreshold', 0.01); inlierPoints1 = matchedPoints1(inliersLogicalIndex); inlierPoints2 = matchedPoints2(inliersLogicalIndex); inliersIndex = find(inliersLogicalIndex); locations1 = inlierPoints1.Location; locations2 = inlierPoints2.Location; % Distance from points to epipolar line lineIn1 = epipolarLine(F', locations2); error2in1 = (sum([locations1, ones(size(locations1, 1),1)].* lineIn1, 2)).^2 ... ./ sum(lineIn1(:,1:2).^2, 2); lineIn2 = epipolarLine(F, locations1); error1in2 = (sum([locations2, ones(size(locations2, 1),1)].* lineIn2, 2)).^2 ... ./ sum(lineIn2(:,1:2).^2, 2); outlierThreshold = 4; score = sum(max(outlierThreshold-error1in2, 0)) + ... sum(max(outlierThreshold-error2in1, 0)); end
helperTriangulateTwoFrames триангулируйте две системы координат, чтобы инициализировать карту.
function [isValid, xyzPoints, inlierIdx] = helperTriangulateTwoFrames(... pose1, pose2, matchedPoints1, matchedPoints2, intrinsics, minParallax) [R1, t1] = cameraPoseToExtrinsics(pose1.Rotation, pose1.Translation); camMatrix1 = cameraMatrix(intrinsics, R1, t1); [R2, t2] = cameraPoseToExtrinsics(pose2.Rotation, pose2.Translation); camMatrix2 = cameraMatrix(intrinsics, R2, t2); [xyzPoints, reprojectionErrors, isInFront] = triangulate(matchedPoints1, ... matchedPoints2, camMatrix1, camMatrix2); % Filter points by view direction and reprojection error minReprojError = 1; inlierIdx = isInFront & reprojectionErrors < minReprojError; xyzPoints = xyzPoints(inlierIdx ,:); % A good two-view with significant parallax ray1 = xyzPoints - pose1.Translation; ray2 = xyzPoints - pose2.Translation; cosAngle = sum(ray1 .* ray2, 2) ./ (vecnorm(ray1, 2, 2) .* vecnorm(ray2, 2, 2)); % Check parallax isValid = all(cosAngle < cosd(minParallax) & cosAngle>0); end
helperIsKeyFrame проверяйте, является ли система координат ключевым кадром.
function isKeyFrame = helperIsKeyFrame(mapPoints, ... refKeyFrameId, lastKeyFrameIndex, currFrameIndex, mapPointsIndices, numSkipFrames) numPointsRefKeyFrame = numel(findWorldPointsInView(mapPoints, refKeyFrameId)); % More than 20 frames have passed from last key frame insertion tooManyNonKeyFrames = currFrameIndex > lastKeyFrameIndex + numSkipFrames; % Track less than 100 map points tooFewMapPoints = numel(mapPointsIndices) < 100; % Tracked map points are fewer than 90% of points tracked by % the reference key frame tooFewTrackedPoints = numel(mapPointsIndices) < 0.9 * numPointsRefKeyFrame; isKeyFrame = (tooManyNonKeyFrames || tooFewMapPoints) && tooFewTrackedPoints; end
helperCullRecentMapPoints отходы недавно добавленные точки карты.
function [mapPointSet, directionAndDepth, mapPointsIdx] = helperCullRecentMapPoints(mapPointSet, directionAndDepth, mapPointsIdx, newPointIdx) outlierIdx = setdiff(newPointIdx, mapPointsIdx); if ~isempty(outlierIdx) mapPointSet = removeWorldPoints(mapPointSet, outlierIdx); directionAndDepth = remove(directionAndDepth, outlierIdx); mapPointsIdx = mapPointsIdx - arrayfun(@(x) nnz(x>outlierIdx), mapPointsIdx); end end
helperEstimateTrajectoryError вычислите ошибку отслеживания.
function rmse = helperEstimateTrajectoryError(gTruth, cameraPoses) locations = vertcat(cameraPoses.AbsolutePose.Translation); gLocations = vertcat(gTruth.Translation); scale = median(vecnorm(gLocations, 2, 2))/ median(vecnorm(locations, 2, 2)); scaledLocations = locations * scale; rmse = sqrt(mean( sum((scaledLocations - gLocations).^2, 2) )); disp(['Absolute RMSE for key frame trajectory (m): ', num2str(rmse)]); end
helperUpdateGlobalMap обновите 3-D местоположения точек карты после оптимизации графика положения
function [mapPointSet, directionAndDepth] = helperUpdateGlobalMap(... mapPointSet, directionAndDepth, vSetKeyFrames, vSetKeyFramesOptim, poseScales) %helperUpdateGlobalMap update map points after pose graph optimization posesOld = vSetKeyFrames.Views.AbsolutePose; posesNew = vSetKeyFramesOptim.Views.AbsolutePose; positionsOld = mapPointSet.WorldPoints; positionsNew = positionsOld; indices = 1:mapPointSet.Count; % Update world location of each map point based on the new absolute pose of % the corresponding major view for i = indices majorViewIds = directionAndDepth.MajorViewId(i); poseNew = posesNew(majorViewIds).T; poseNew(1:3, 1:3) = poseNew(1:3, 1:3) * poseScales(majorViewIds); tform = posesOld(majorViewIds).T \ poseNew; positionsNew(i, :) = positionsOld(i, :) * tform(1:3,1:3) + tform(4, 1:3); end mapPointSet = updateWorldPoints(mapPointSet, indices, positionsNew); end
[1] Mur-Artal, Рауль, Хосе Мария Мартинес Монтьель и Хуан Д. Тардос. "ORB-SLAM: универсальная и точная монокулярная система SLAM". Транзакции IEEE на Робототехнике 31, № 5, стр 1147-116, 2015.
[2] Штурм, Юрген, Николас Энджелхард, Феликс Эндрес, Вольфрам Бергард и Дэниел Кремерс. "Сравнительный тест для оценки RGB-D системы SLAM". В Продолжениях Международной конференции IEEE/RSJ по вопросам Интеллектуальных Роботов и Систем, стр 573-580, 2012.
