quadCustom

Создание пользовательской антенной решетки Yagi-Uda

развернуть все на странице

Описание

quadCustom объект создает пользовательский массив Yagi-Uda вдоль оси Z.

Создание

Синтаксис

ant = quadCustom
ant = quadCustom (имя, значение)

Описание

пример

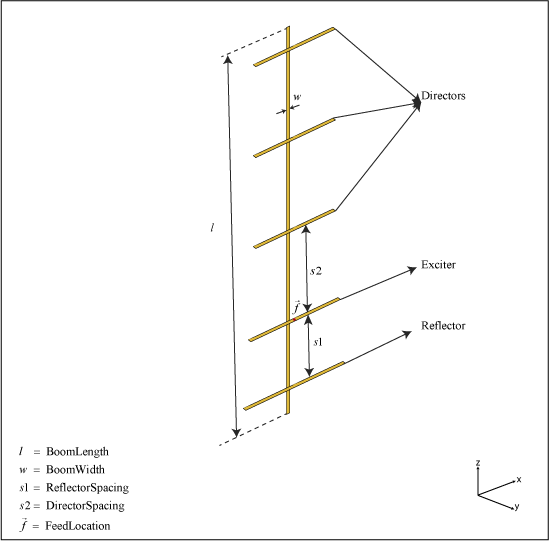

ant = quadCustom создает полуволновую антенну Yagi-Uda пользовательской решетки вдоль оси Z. Антенна по умолчанию возбуждается с помощью диполя и состоит из трех директоров и одного отражателя. Размеры по умолчанию выбираются для рабочей частоты 2,4 ГГц.

ant = quadCustom(Name,Value) задает свойства, используя одну или несколько пар имя-значение. Например, ant = quadCustom('Exciter',dipoleFolded) создает пользовательскую антенную решетку Яги-Уды со сложенной дипольной антенной в качестве возбудителя.

Свойства

развернуть все

Тип антенны, используемой в качестве возбудителя, указывается как dipoleFolded, biquad, dipole, или loopCircular антенный объект. Это quadCustom поддерживает один возбудитель.

Пример: 'Exciter',dipoleFolded

Пример: ant.Exciter = dipoleFolded

Тип антенны или форма антенны, используемой в качестве управляющих элементов, определяемых как ячейная решетка, состоящая из одной или более следующих антенн: dipole, dipoleVee, biquad, loopRectangular, loopCircular, antenna.Polygon, antenna.Circle, или antenna.Rectangle. В качестве директоров можно использовать один или несколько антенных элементов.

Пример: d = dipoleVee; ant = quadCustom('Director',{d d d d}). Пользовательская антенная решетка Yagi-Uda использует V-dipole в качестве своих директоров.

Пример: d = dipoleVee; ant = quadCustom; ant.Director= {d d d d} . Пользовательская антенная решетка Yagi-Uda использует V-dipole в качестве своих директоров.

Интервал между директорными элементами, определяемый как действительный скаляр в метрах или вектор с каждым элементом в метрах. Можно задать скалярное значение для равного интервала между элементами и векторное значение для неравного интервала между элементами. Если используется вектор, первое значение - это расстояние между возбудителем и первым директивным элементом.

Пример: 'DirectorSpacing',[0.234 0.324]

Пример: ant.DirectorSpacing = [0.234 0.324]

Типы данных: double

Тип антенны, используемой в качестве отражательных элементов, задается в виде решетки ячеек. В качестве отражателей можно использовать один или несколько антенных элементов.

Пример: d = dipoleVee;ant = quadCustom('Reflector',{d d d d}) Пользовательская антенная решетка Яги-Уды использует в качестве своих отражателей V- диполь.

Пример: d = dipoleVee;ant = quadCustom;ant.Reflector={d d d d} Пользовательская антенная решетка Яги-Уды использует в качестве своих отражателей V- диполь.

Интервал между отражательными элементами, определяемый как действительный скаляр в метрах или вектор с каждым элементом в метрах. Можно задать скалярное значение для равного интервала между элементами или векторное значение для неравного интервала между элементами. Если используется вектор, первое значение - это расстояние между возбудителем и первым отражающим элементом.

Пример: 'ReflectorSpacing',[0.234 0.324]

Пример: ant.ReflectorSpacing = [0.234 0.324]

Типы данных: double

Длина стрелы, заданная как действительный скаляр в метрах.

Пример: 'BoomLength',0.234

Пример: ant.BoomLength = 0.234

Типы данных: double

Ширина стрелы, заданная как действительный скаляр в метрах.

Пример: 'BoomWidth',0.00324

Пример: ant.BoomWidth = 0.00324

Типы данных: double

Расстояние знака от центра антенных элементов, определяемое как трехэлементный вектор с каждым элементом в метрах.

Пример: 'BoomOffset',[0 0.0060 0.0350]

Пример: ant.BoomOffset = [0 0.0060 0.0350]

Типы данных: double

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Комкованные элементы, добавленные к подаче антенны, заданные как дескриптор объекта комкованного элемента. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию нагрузка находится на подаче. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.

  • Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
axialRatioОсевое отношение антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или на поверхности решетки
currentРаспределение тока по металлической или диэлектрической антенне или поверхности решетки
designПроектирование прототипа антенны или решеток для резонанса на заданной частоте
efficiencyРадиационная эффективность антенны
EHfieldsэлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
impedanceвходной импеданс антенны; полное сопротивление сканирования массива
meshСвойства сетки металлической или диэлектрической антенны или решетки
meshconfigИзменение ячеистого режима структуры антенны
optimizeОптимизация антенны или решетки с помощью оптимизатора SADEA
patternдиаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
patternAzimuthАзимутальная диаграмма антенны или решетки
patternElevationСхема высот антенны или решетки
returnLossОбратная потеря антенны; проверка возвращает потерю массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Открыть сценарий в реальном времени

Создайте и просмотрите пользовательскую антенну решетки Yagi-Uda.

ant = quadCustom
ant =
  quadCustom with properties:

             Exciter: [1x1 dipole]
            Director: {[1x1 dipole]  [1x1 dipole]  [1x1 dipole]}
     DirectorSpacing: 0.0423
           Reflector: {[1x1 dipole]}
    ReflectorSpacing: 0.0308
          BoomLength: 0.1800
           BoomWidth: 0.0020
          BoomOffset: [0 0.0050 0.0450]
           Conductor: [1x1 metal]
                Tilt: 0
            TiltAxis: [1 0 0]
                Load: [1x1 lumpedElement]


show(ant)

Figure contains an axes. The axes with title quadCustom antenna element contains 9 objects of type patch, surface. These objects represent PEC, feed.

Постройте график диаграммы направленности антенны на частоте 2,4 ГГц.

pattern(ant,2.4e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 9 objects of type patch, surface.

Открыть сценарий в реальном времени

Создайте quadCustom по умолчанию, измените число директоров на семь и просмотрите структуру.

 ant = design(dipole,2.4e9);
 ant.Tilt = 90
ant =
  dipole with properties:

        Length: 0.0587
         Width: 0.0012
    FeedOffset: 0
     Conductor: [1x1 metal]
          Tilt: 90
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]


 ant.TiltAxis = [0 1 0]
ant =
  dipole with properties:

        Length: 0.0587
         Width: 0.0012
    FeedOffset: 0
     Conductor: [1x1 metal]
          Tilt: 90
      TiltAxis: [0 1 0]
          Load: [1x1 lumpedElement]


 quad_ant = quadCustom('Director',{ant,ant,ant,ant,ant,ant,ant})
quad_ant =
  quadCustom with properties:

             Exciter: [1x1 dipole]
            Director: {1x7 cell}
     DirectorSpacing: 0.0423
           Reflector: {[1x1 dipole]}
    ReflectorSpacing: 0.0308
          BoomLength: 0.1800
           BoomWidth: 0.0020
          BoomOffset: [0 0.0050 0.0450]
           Conductor: [1x1 metal]
                Tilt: 0
            TiltAxis: [1 0 0]
                Load: [1x1 lumpedElement]


 show(quad_ant)

Figure contains an axes. The axes with title quadCustom antenna element contains 9 objects of type patch, surface. These objects represent PEC, feed.

Постройте график диаграммы направленности антенны на частоте 2,4 ГГц.

pattern(quad_ant,2.4e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 9 objects of type patch, surface.

Ссылки

[1] Бэнки, Винай и Н.Анвеш Кумар. «Проектирование антенны Yagi-Uda с улучшением усиления и пропускной способности для приложений Wi-Fi и Wi-Max». Международный журнал антенн. Vol.2, № 1, 2017

См. также

Темы

Представлен в R2019b
