eggCrate

Создайте яичный яичный массив из антенных элементов Вивальди

Описание

Объект eggCrate создает массив Vivaldi антенных элементов, расположенную в прямоугольной структуре яичного яичника. Яичные ящики массивов используются в фазированную решетку применениях в радиолокационных системах.

Egg crate geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

array = eggCrate

array = eggCrate(Name,Value)

Описание

пример

array = eggCrate создает массив антенных элементов Вивальди, расположенную в прямоугольной структуре яичного ящика в плоскости X-Y с рабочей частотой 825 МГц.

пример

array = eggCrate(Name,Value) устанавливает дополнительные свойства с помощью пар "имя-значение". Для примера, arr = eggCrate('Element', vivaldiOffsetCavity) создает массив яиц из смещенных антенных элементов Вивальди.

Свойства

расширить все

`Element` - антенна Вивальди
`vivaldi` (по умолчанию) | `vivaldiOffsetCavity`

Антенна Вивальди, заданная как vivaldi или vivaldiOffsetCavity объект..

Пример: 'Element',vivaldi

`Size` - Количество строк и столбцов в массиве
`[2 2]` (по умолчанию) | двухэлементный вектор

Количество строк и столбцов в массиве яичных яиц в виде двухэлементного вектора.

Примечание

Можно использовать NumElements, чтобы определить количество антенных элементов Вивальди в массиве яиц.

Пример: 'Size',[4 4]

Типы данных: double

`Gap` - Интервал между антенными элементами Вивальди
`[0 0]` (по умолчанию) | двухэлементный вектор

Интервал между антенными элементами Вивальди, заданный как двухэлементный вектор с каждым элементом в метрах. Первый элемент вектора представляет интервал между элементами Вивальди вдоль оси X. Второй элемент представляет интервал между элементами Вивальди вдоль оси Y.

Пример: 'Gap',[0.1 0.2]

Типы данных: double

`FeedVoltage` - Напряжение, приложенное к питанию
`1` (по умолчанию) | положительная скалярная величина | действительный положительный вектор

Величина напряжения, приложенного к подаче, задается как положительная скалярная величина или вектор положительных элементов в вольтах. Если вы задаете вектор, вектор должен быть того же размера, что и 'NumElements'.

Пример: 'FeedVoltage',2

Типы данных: double

`FeedPhase` - Сдвиг фазы для каждого элемента в массиве
`0` (по умолчанию) | действительный скаляр | вектор действительных чисел

Сдвиг фазы для каждого элемента массива, заданный как действительный скаляр или вектор действительных элементов в степенях. Если вы задаете вектор, вектор должен быть того же размера, что и 'NumElements'.

Пример: 'FeedPhase',-12

Типы данных: double

`Tilt` - Угол наклона массива
`0` (по умолчанию) | скалярный вектор |

Угол наклона массива, заданный как скаляр или вектор с каждым модулем элемента в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90,

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет массив в 90 степенях вокруг двух осей, заданных векторами.

Типы данных: double

`TiltAxis` - Ось наклона массива
`[1 0 0]` (по умолчанию) | трехэлементный вектор Декартовых координат | два трехэлементных вектора Декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона массива, заданная как:

Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор начинается с источника и лежит вдоль заданных точек на осях X-, Y- и Z.
Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае массив вращается вокруг линии, соединяющей две точки в пространстве.
Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: array.TiltAxis = 'Z'

Типы данных: double

Функции объекта

`show`	Отобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
`info`	Отображение информации об антенне или массиве
`show`	Отобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
`beamwidth`	Лучевая ширина антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массива
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массива
`EHfields`	Электрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
`impedance`	Входное сопротивление антенны; импеданс скана массива
`mesh`	Сетчатые свойства металлической или диэлектрической антенны или структуры массива
`optimize`	Оптимизируйте антенну или массив с помощью оптимизатора SADEA
`pattern`	Диаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
`patternAzimuth`	Азимутальный шаблон антенны или массива
`patternElevation`	Шаблон повышения антенны или массива
`returnLoss`	Обратная потеря антенны; Скан возврата потеря массива
`sparameters`	Объект S-параметра

Примеры

свернуть все

График Диаграммы направленности излучения яичного яичника по умолчанию Массив

Открыть Live Script

Создайте массив яиц-яиц по умолчанию.

eca = eggCrate

eca =
  eggCrate with properties:

        Element: [1x1 vivaldi]
           Size: [2 2]
            Gap: [0 0]
    FeedVoltage: 1
      FeedPhase: 0
           Tilt: 0
       TiltAxis: [1 0 0]

Просмотрите массив, используя show функция.

show(eca)

Figure contains an axes. The axes with title eggCrate antenna element contains 24 objects of type patch, surface. These objects represent PEC, feed.

Постройте график диаграммы направленности излучения яичного яичника массива с частотой 825 МГц.

pattern(eca,825e6)

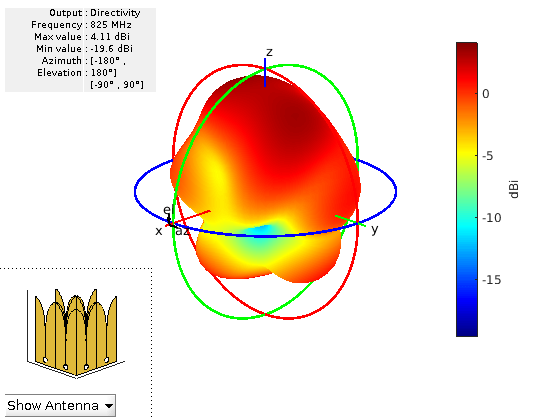

Figure contains an axes and other objects of type uicontrol. The axes contains 24 objects of type patch, surface.

Создайте массив яиц и постройте диаграмму направленности излучения

Открыть Live Script

Создайте яичный массив 2 на 2 с интервалом 20 мм между элементами Вивальди.

eca = eggCrate('Size',[2 2],'Gap',[20e-3 20e-3])

eca =
  eggCrate with properties:

        Element: [1x1 vivaldi]
           Size: [2 2]
            Gap: [0.0200 0.0200]
    FeedVoltage: 1
      FeedPhase: 0
           Tilt: 0
       TiltAxis: [1 0 0]

Просмотрите массив, используя show функция.

show(eca)

Figure contains an axes. The axes with title eggCrate antenna element contains 24 objects of type patch, surface. These objects represent PEC, feed.

Постройте график диаграммы направленности излучения массива на частоте 0,9 ГГц.

pattern(eca,0.9e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 24 objects of type patch, surface.

Создайте массив яиц и постройте импеданс всех элементов

Открыть Live Script

Создайте массив яичных яиц 1 на 4 с vivaldiOffsetCavity элементы.

eca = eggCrate('Element',vivaldiOffsetCavity,'Size',[1 4])

eca =
  eggCrate with properties:

        Element: [1x1 vivaldiOffsetCavity]
           Size: [1 4]
            Gap: [0 0]
    FeedVoltage: 1
      FeedPhase: 0
           Tilt: 0
       TiltAxis: [1 0 0]

Просмотрите массив с помощью show функция.

show(eca)

Figure contains an axes. The axes with title eggCrate antenna element contains 12 objects of type patch, surface. These objects represent PEC, feed.

Постройте график S-параметров массива в частотной области значений 14--17 ГГц.

s = sparameters(eca,linspace(14e9,17e9,41));
rfplot(s)

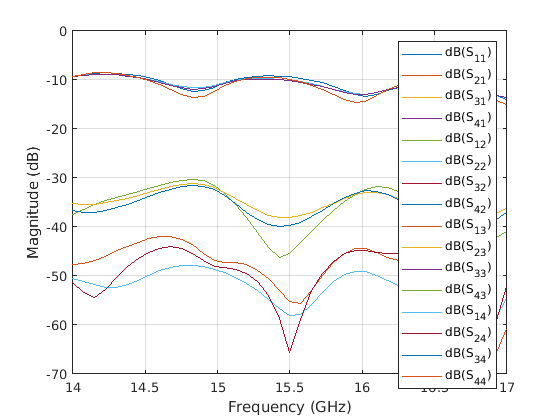

$Figure contains an axes. The axes contains 16 objects of type line. These objects represent dB(S_{11}), dB(S_{21}), dB(S_{31}), dB(S_{41}), dB(S_{12}), dB(S_{22}), dB(S_{32}), dB(S_{42}), dB(S_{13}), dB(S_{23}), dB(S_{33}), dB(S_{43}), dB(S_{14}), dB(S_{24}), dB(S_{34}), dB(S_{44}).$

Подробнее о

расширить все

NumElements

Определяет количество антенных элементов в яичном яичнике массива как положительное целое значение. The NumElements для массива яичных яиц по умолчанию 8.

Пример: N = arr.NumElements

Ссылки

[1] Chu, Hao-Lung, Ghanshyam Mishra, and Satish K. Sharma. «Двойная поляризованная широкополосная подрешетка Vivaldi 4x4 для 5G массивных панелей MIMO с одновременными несколькими лучами». В 2018 году 18-й Международный симпозиум по антенной технологии и прикладной электромагнитной технике (ANTEM), 1-2. Waterloo, ON: IEEE, 2018. https://doi.org/10.1109/ANTEM.2018.8572871.

[2] R. Hahnel and D. Plettemeier, «Dual-polarized Vivaldi array for X- and Ku-Band», Proceedings of the 2012 IEEE International Symposium on Antennas and Propagation,2012, pp. 1-2.

[3] Yan, J., S. Gogineni, Bruno Camps-Raga и J. Brozena. «Двухполяризированный массив 2-18-GHz Вивальди для радиолокационных измерений снега в воздухе». Транзакции IEEE по антеннам и распространению, 2016, том 64, стр. 781-785.

См. также

vivaldi | vivaldiOffsetCavity

Темы

Вращайте антенны и массивы

Введенный в R2021a
