vivaldi

Создайте антенну Vivaldi notch на наземной плоскости с экспоненциальным или линейным сужением

развернуть все на странице

Описание

The vivaldi объект является антенной с вырезом Вивальди на наземной плоскости.

Создание

Синтаксис

vi = vivaldi
vi = vivaldi(Name,Value)

Описание

пример

vi = vivaldi создает антенну с вырезом Вивальди на наземной плоскости. По умолчанию антенна работает в частотной области значений 1-2 ГГц и расположена в плоскости X-Y.

vi = vivaldi(Name,Value) создает антенну Vivaldi notch с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name - имя свойства и Value - соответствующее значение. Можно задать несколько аргументы пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, которые вы не задаете, сохраняют значения по умолчанию.

Свойства

расширить все

Длина конуса вивальди, задается скаляр в метрах.

Пример: 'TaperLength',2e-3

Ширина апертуры, заданная как скаляр в метрах.

Пример: 'ApertureWidth',3e-3

Темп открытия конуса, заданный скаляр. Это свойство определяет скорость, с которой надрез переходит от питающей точки к апертуре. Когда OpeningRate является 0выемка имеет линейный профиль, создающий линейный сужающийся паз, и для других значений имеет экспоненциальный профиль.

Пример: 'OpeningRate',0.3

Типы данных: double

Ширина паза, заданная как скаляр в метрах.

Пример: 'SlotLineWidth',3

Типы данных: double

Диаметр окончания полости, заданный скаляр в метрах.

Пример: 'CavityDiameter',2

Типы данных: double

Полость к коническому расстоянию перехода, заданная как скаляр в метрах. По умолчанию это свойство измеряется вдоль оси X.

Пример: 'CavityToTaperSpacing',3

Типы данных: double

Длина наземной плоскости, заданная как скаляр в метрах. По умолчанию длина плоскости заземления измеряется вдоль оси X.

Пример: 'GroundPlaneLength',2

Типы данных: double

Ширина наземной плоскости, заданная скаляр в метрах. По умолчанию ширина плоскости заземления измеряется вдоль оси Y.

Пример: 'GroundPlaneWidth',4

Типы данных: double

Расстояние от подачи по оси X, заданное скаляром в метрах.

Пример: 'FeedOffset',3

Типы данных: double

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Объединенные элементы, добавленные к подаче антенны, задаются как указатель на объект с комком. Можно добавить нагрузку в любое место на поверхности антенны. По умолчанию нагрузка находится в источнике. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement - указатель на объект для нагрузки, созданной с помощью lumpedElement.

Пример: vi.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.

  • Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
infoОтображение информации об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthЛучевая ширина антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массива
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массива
designПроектируйте антенну или массивы прототипа для резонанса на заданной частоте
efficiencyЭффективность излучения антенны
EHfieldsЭлектрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
impedanceВходное сопротивление антенны; импеданс скана массива
meshСетчатые свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените сетчатый режим структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthАзимутальный шаблон антенны или массива
patternElevationШаблон повышения антенны или массива
returnLossОбратная потеря антенны; Скан возврата потеря массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны антенны

Примеры

свернуть все

Открыть Live Script

Создайте и просмотрите антенну Вивальди по умолчанию.

vi = vivaldi
vi =
  vivaldi with properties:

             TaperLength: 0.2430
           ApertureWidth: 0.1050
             OpeningRate: 25
           SlotLineWidth: 5.0000e-04
          CavityDiameter: 0.0240
    CavityToTaperSpacing: 0.0230
       GroundPlaneLength: 0.3000
        GroundPlaneWidth: 0.1250
              FeedOffset: -0.1045
               Conductor: [1x1 metal]
                    Tilt: 0
                TiltAxis: [1 0 0]
                    Load: [1x1 lumpedElement]


show(vi);

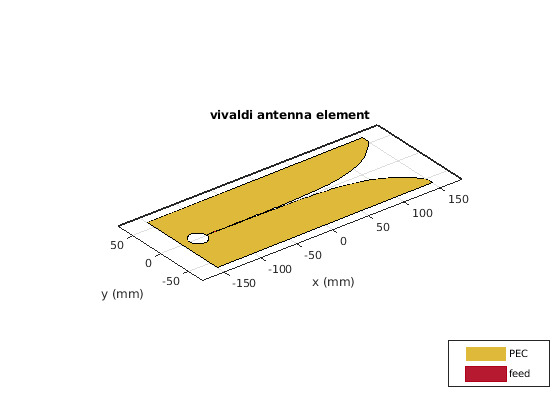

Figure contains an axes. The axes with title vivaldi antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Открыть Live Script

Постройте график диаграммы направленности антенны вивальди на частоту 3,5 ГГц.

vi = vivaldi;
pattern(vi,3.5e9);

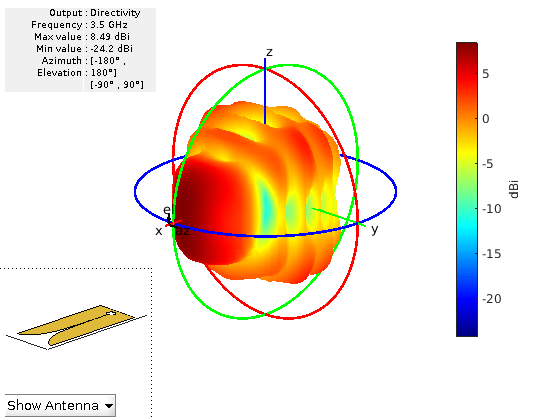

Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

Ссылки

[1] Balanis, C.A. Antenna Theory. Analysis and Design, 3rd Ed. New York: Wiley, 2005.
