plotResiduals
Постройте графики невязок линейной регрессионой модели
Синтаксис
Описание
plotResiduals( задает дополнительные опции, используя один или несколько аргументы пары "имя-значение". Для примера можно задать тип остатка и графические свойства остаточных точек данных.mdl,plottype,Name,Value)
plotResiduals( создает график в заданных ax,___)ax осях вместо текущей системы координат использовать любой из комбинаций входных аргументов в предыдущих синтаксисах.
h = plotResiduals(___)h изменение свойств определенной линии или закрашенной фигуры после создания графика. Список свойств см. в разделе «Свойства линии» и «Закрашенные фигуры».
Примеры
Гистограмма невязок
Постройте гистограмму невязок подобранной линейной регрессионой модели.
Загрузите carsmall набор данных и подгонка линейной регрессионной модели пробега в зависимости от года модели, веса и квадрата веса.
load carsmall tbl = table(MPG,Weight); tbl.Year = categorical(Model_Year); mdl = fitlm(tbl,'MPG ~ Year + Weight^2');

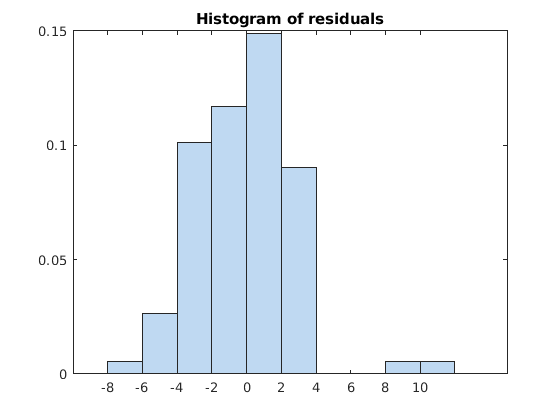

Создайте гистограмму необработанных невязок, используя масштабирование функции плотности вероятностей.
plotResiduals(mdl)
Площадь каждого бруса является относительным количеством наблюдений. Сумма площадей штриха равна 1.
График нормальной вероятности невязок
Создайте график нормальной вероятности невязок подобранной линейной регрессионой модели.
Загрузите carsmall набор данных и подгонка линейной регрессионной модели пробега в зависимости от года модели, веса и квадрата веса.
load carsmall X = [Weight,Model_Year]; mdl = fitlm(X,MPG,... 'y ~ x2 + x1^2','Categorical',2);

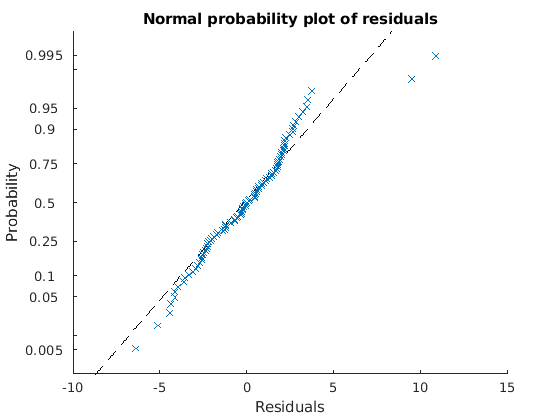

Создайте график нормальной вероятности невязок подобранной модели.
plotResiduals(mdl,'probability')
Входные параметры
Аргументы в виде пар имя-значение
Задайте необязательные разделенные разделенными запятой парами Name,Value аргументы. Name - имя аргумента и Value - соответствующее значение. Name должны находиться внутри кавычек. Можно задать несколько аргументов в виде пар имен и значений в любом порядке Name1,Value1,...,NameN,ValueN.
'Color','blue','Marker','o'Примечание
Перечисленные здесь графические свойства являются только подмножеством. Полный список см. в разделе Свойств линий для линий и Закрашенной фигуры Свойств для гистограммы. Заданные свойства применяются к внешнему виду остаточных точек данных или внешнему виду гистограммы.
'Color' - Цвет линии
Триплет RGB | шестнадцатеричный код цвета | название цвета | краткое имя
Цвет линии, заданный как разделенная разделенными запятой парами, состоящая из 'Color' и триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое имя для одного из опций, перечисленных в следующей таблице.
The 'Color' Аргумент пары "имя-значение" также определяет цвет контура маркера и цвет заливки маркера, если 'MarkerEdgeColor' является 'auto' (по умолчанию) и 'MarkerFaceColor' является 'auto'.
Для пользовательского цвета укажите триплет RGB или шестнадцатеричный код цвета.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений
[0,1]; для примера,[0.4 0.6 0.7].Шестнадцатеричный код цвета - это вектор символов или строковый скаляр, который начинается с хэш-символа (
#), за которым следуют три или шесть шестнадцатеричных цифр, которые могут варьироваться от0наF. Значения не зависят от регистра. Таким образом, цветовые коды'#FF8800','#ff8800','#F80', и'#f80'являются эквивалентными.
Кроме того, вы можете задать имена некоторых простых цветов. В этой таблице перечислены именованные опции цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
| Название цвета | Краткое имя | Триплет RGB | Шестнадцатеричный цветовой код | Внешность |
|---|---|---|---|---|
'red' | 'r' | [1 0 0] | '#FF0000' |
|
'green' | 'g' | [0 1 0] | '#00FF00' |
|
'blue' | 'b' | [0 0 1] | '#0000FF' |
|
'cyan'
| 'c' | [0 1 1] | '#00FFFF' |
|
'magenta' | 'm' | [1 0 1] | '#FF00FF' |
|
'yellow' | 'y' | [1 1 0] | '#FFFF00' |
|
'black' | 'k' | [0 0 0] | '#000000' |
|
'white' | 'w' | [1 1 1] | '#FFFFFF' |
|
'none' | Не применяется | Не применяется | Не применяется | Нет цвета |
Вот триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию MATLAB® использует на многих типах графиков.
| Триплет RGB | Шестнадцатеричный цветовой код | Внешность |
|---|---|---|
[0 0.4470 0.7410] | '#0072BD' |
|
[0.8500 0.3250 0.0980] | '#D95319' |
|
[0.9290 0.6940 0.1250] | '#EDB120' |
|
[0.4940 0.1840 0.5560] | '#7E2F8E' |
|
[0.4660 0.6740 0.1880] | '#77AC30' |
|
[0.3010 0.7450 0.9330] | '#4DBEEE' |
|
[0.6350 0.0780 0.1840] | '#A2142F' |
|
Пример: 'Color','blue'
'LineWidth' - Ширина линии
положительное значение
Ширина линии, заданная как разделенная разделенными запятой парами, состоящая из 'LineWidth' и положительное значение в точках. Если у линии есть маркеры, ширина линии также влияет на ребра маркера.
Пример: 'LineWidth',0.75
'Marker' - Символ маркера
'o' | '+' | '*' | '.' | 'x' | ...
Символ маркера, заданный как разделенная разделенными запятой парами, состоящая из 'Marker' и одно из значений в этой таблице.
| Значение | Описание |
|---|---|
'o' | Круг |
'+' | Плюс знак |
'*' | Звездочка |
'.' | Точка |
'x' | Крест |
'_' | Горизонтальная линия |
'|' | Вертикальная линия |
'square' или 's' | Квадрат |
'diamond' или 'd' | Алмаз |
'^' | Направленный вверх треугольник |
'v' | Нисходящий треугольник |
'>' | Треугольник , указывающий вправо |
'<' | Треугольник , указывающий влево |
'pentagram' или 'p' | Пятиконечная звезда (пентаграмма) |
'hexagram' или 'h' | Шестиконечная звезда (гексаграмма ) |
'none' | Маркеров нет |
Пример: 'Marker','+'
'MarkerEdgeColor' - Цвет контура маркера
'auto' (по умолчанию) | 'none' | триплет RGB | шестнадцатеричный код цвета | название цвета | краткое имя
Цвет контура маркера, заданный как разделенная разделенными запятой парами, состоящая из 'MarkerEdgeColor' и триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое имя для одного из опций, перечисленных в Color аргумент пары "имя-значение".
Значение по умолчанию 'auto' использует тот же цвет, заданный при помощи 'Color'.
Пример: 'MarkerEdgeColor','blue'
'MarkerFaceColor' - Цвет заливки маркера
'none' (по умолчанию) | 'auto' | триплет RGB | шестнадцатеричный код цвета | название цвета | краткое имя
Цвет заливки маркера, заданный как разделенная разделенными запятой парами, состоящая из 'MarkerFaceColor' и триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое имя для одного из опций, перечисленных в Color аргумент пары "имя-значение".
The 'auto' значение использует тот же цвет, заданный при помощи 'Color'.
Пример: 'MarkerFaceColor','blue'
'MarkerSize' - Размер маркера
6 (по умолчанию) | положительное значение
Размер маркера, заданный как разделенная разделенными запятой парами, состоящая из 'MarkerSize' и положительное значение в точках.
Пример: 'MarkerSize',2
Выходные аргументы
Совет
В Data Cursor отображаются значения выбранного графика точки в всплывающую подсказку (небольшое текстовое поле, расположенное рядом с точкой данных). Оголовок данных включает x -ось и y -ось для выбранной точки вместе с именем или номером наблюдения.
Альтернативная функциональность
A
LinearModelобъект обеспечивает несколько функции построения графика.При создании модели используйте
plotAddedчтобы понять эффект добавления или удаления переменной предиктора.При проверке модели используйте
plotDiagnosticsнайти сомнительные данные и понять эффект каждого наблюдения. Кроме того, используйтеplotResidualsдля анализа невязок модели.После подбора кривой модели используйте
plotAdjustedResponse,plotPartialDependence, иplotEffectsчтобы понять эффект конкретного предиктора. ИспользоватьplotInteractionчтобы понять эффект взаимодействия между двумя предикторами. Кроме того, используйтеplotSliceчтобы построить срезы по поверхности предсказания.
