helixMultifilar

Создает бифиляр или quadrafilar спиральную или коническую спиральную антенну на круговой наземной плоскости

Описание

Объект helixMultifilar создает бифиляр или quadrafilar спиральную или коническую спиральную антенну на круговой наземной плоскости. Можно создать и закороченные и открытые спиральные мультифилярные антенны. Бифиляр и quadrafilar спиральные антенны используются в приложениях защиты и космосе.

Ширина полосы связана с диаметром эквивалентного цилиндра уравнением

$w = 2 d = 4 r$

где:

w является шириной полосы.
d является диаметром эквивалентного цилиндра.
r является радиусом эквивалентного цилиндра.

Для данного цилиндрического радиуса используйте служебную функцию cylinder2strip, чтобы вычислить эквивалентную ширину. Спиральная антенна по умолчанию питается концом. Круговая наземная плоскость находится на плоскости X-Y. Спиральные антенны обычно используются в осевом режиме. В этом режиме спиральная окружность сопоставима с операционной длиной волны, и спираль имеет максимальную направленность вдоль своей оси. В режиме normal mode спиральный радиус является маленьким по сравнению с операционной длиной волны. В этом режиме спираль излучает разворот, то есть, в плоском перпендикуляре к его оси. Основные уравнения для спирали

$\begin{array}{l} x = r потому что (θ) \\ y = r \sin (θ) \\ z = S θ \end{array}$

где:

r является радиусом спирального диполя.
θ является углом намотки.
S является интервалом между поворотами.

Для данного угла подачи в градусах, используйте служебную функцию helixpitch2spacing, чтобы вычислить интервал между поворотами в метрах.

Создание

Синтаксис

ant = helixMultifilar

ant = helixMultifilar(Name,Value)

Описание

пример

ant = helixMultifilar создает бифиляр или quadrafilar спиральную или коническую спиральную антенну, действующую в осевом режиме. Мультифилярная спиральная антенна по умолчанию питается концом и имеет круговую наземную плоскость на плоскости X-Y. Значение по умолчанию рабочая частота составляет приблизительно 2 ГГц.

пример

ant = helixMultifilar(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = helixMultifilar('Radius',28e-03) создает мультифилярную спираль с поворотами радиуса 28e-03 m.

Выходные аргументы

развернуть все

`ant` — Мультифилярная спиральная антенна
Объект `helixMultifilar`

Мультифилярная спиральная антенна, возвращенная как объект helixMultifilar.

Свойства

развернуть все

`NumArms` — Количество спиральных элементов
`4` (значение по умолчанию) | `2`

Количество спиральных элементов, указанных как 4 или 2. Укажите два элемента, чтобы создать бифилярную спиральную антенну и четыре элемента, чтобы создать quadrafilar спиральную антенну.

Пример: 'NumArms',2

Пример: ant.NumArms = 2

Типы данных: double

`Radius` — Радиус поворотов
`0.0220` (значение по умолчанию) | положительное скалярное целое число | двухэлементный вектор

Радиус поворотов, заданных как положительное скалярное целое число в метрах или двух векторах элемента с каждым модулем элемента в метрах. В двухэлементном векторе первый элемент задает радиус закругления дна канавки записи, и второй элемент задает главный радиус конической спиральной антенны.

Пример: 'Radius',28e-03

Пример: ant.Radius = 28e-03

Типы данных: double

`Width` Ширина полосы
`1000e-03` (значение по умолчанию) | положительное скалярное целое число

Ширина полосы, заданной как положительное скалярное целое число в метрах.

Пример: 'Width',0.2

Пример: ant.Width = 0.2

Типы данных: double

`Turns` — Количество поворотов
`3` (значение по умолчанию) | скалярное целое число

Количество поворотов, заданных как скалярное целое число.

Пример: 'Turns',4

Пример: ant.Turns = 4

Типы данных: double

`Spacing` — Интервал между поворотами
`0.0350` (значение по умолчанию) | положительное скалярное целое число

Разрядка между поворотами, заданными как положительное скалярное целое число в метрах.

Пример: 'Spacing',7.5e-2

Пример: ant.Spacing = 7.5e-2

Типы данных: double

`ShortEnds` — Состояние спиральных концов
`0` (значение по умолчанию) | `1`

Состояние спиральных концов, заданных как 0 или 1. По умолчанию helixMultifilar является разомкнутой цепью. Установка свойства к 1 делает спиральное короткое замыкание антенны.

Пример: 'ShortEnds',1

Пример: ant.ShortEnds = 1

Типы данных: double

`WindingDirection` — Направление спиральных поворотов (обмотки)
`'CW'` | `'CCW'`

Направление спиральных поворотов (обмотки), заданные как 'CW' для по часовой стрелке или 'CCW' для против часовой стрелки.

Пример: 'WindingDirection','CW'

Пример: ant.WindingDirection = 'CW'

Типы данных: char | string

`FeedStubHeight` — Высота питания тупика от наземной плоскости
`1.000e-03` (значение по умолчанию) | положительное скалярное целое число

Высота питающегося тупика от наземной плоскости, заданной как положительное скалярное целое число в метрах.

Пример: 'FeedStubHeight',7.5e-2

Пример: ant.FeedStubHeight = 7.5e-2

Типы данных: double

`GroundPlaneRadius` — Оснуйте плоский радиус
`0.0750` (значение по умолчанию) | положительное скалярное целое число

Оснуйте плоский радиус, заданный как положительное скалярное целое число в метрах. По умолчанию наземная плоскость находится на плоскости X-Y и симметрична вокруг начала координат.

Устанавливание этого значения к Inf использует бесконечный наземный метод плоскости для анализа антенны.

Пример: 'GroundPlaneRadius',2.05

Пример: ant.GroundPlaneRadius = 7.5e-2

Типы данных: double

`FeedVoltage` — Напряжение возбуждения применилось к отдельной подаче антенны
1 (значение по умолчанию) | скалярное целое число | векторные целые числа

Напряжение возбуждения применилось к отдельной подаче антенны, заданной как скалярное целое число или векторные целые числа. Скалярное значение применяет то же напряжение ко всей подаче.

Пример: 'FeedVoltage',[1 2]

Пример: ant.FeedVoltage = [1 2]

Типы данных: double

`FeedPhase` — Фаза напряжения возбуждения применилась к отдельной подаче антенны
0 (значений по умолчанию) | скалярное целое число | векторные целые числа

Фаза напряжения возбуждения применилась к отдельной подаче антенны, заданной как скалярное целое число или векторные целые числа. Скалярное значение применяет ту же фазу напряжения ко всей подаче.

Пример: 'FeedPhase',[0 45]

Пример: ant.FeedPhase = [0 45]

Типы данных: double

`Загрузка` Смешанные элементы
[1x1 lumpedElement] (значение по умолчанию) | смешанный указатель на объект элемента

Смешанные элементы добавляются к каналу антенны, заданному как смешанный указатель на объект элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в начале координат. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является указателем на объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Типы данных: double

`Tilt` — Угол наклона антенны
0 (значений по умолчанию) | скаляр | вектор

Угол наклона антенны, заданной как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенну и Массивы.

Пример: 'Tilt',90

Пример: 'Tilt',[90 90] 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях приблизительно две трехэлементных векторных точки на пробеле.

Типы данных: double

`TiltAxis` — Наклонная ось антенны
`[1 0 0]` (значение по умолчанию) | трехэлементный вектор Декартовых координат | два трехэлементных вектора Декартовых координат | `'X'` | `'Y'` | `'Z'`

Наклонная ось антенны, заданной как:

Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z-.
Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг строки, присоединяющейся к двум точкам в пробеле.
Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенну и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Функции объекта

`show`	Отобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массивов
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массивов
`design`	Разработайте прототипную антенну или массивы для резонанса на заданной частоте
`EHfields`	Электрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
`impedance`	Входной импеданс антенны; отсканируйте импеданс массива
`mesh`	Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените режим mesh структуры антенны
`pattern`	Диаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
`patternAzimuth`	Шаблон азимута антенны или массива
`patternElevation`	Шаблон повышения антенны или массива
`returnLoss`	Возвратите потерю антенны; отсканируйте возвращают потерю массива
`sparameters`	S-объект-параметра
`vswr`	Напряжение постоянное отношение волны антенны

Примеры

свернуть все

Спираль Quadrafilar

Скрипт Open Live Script

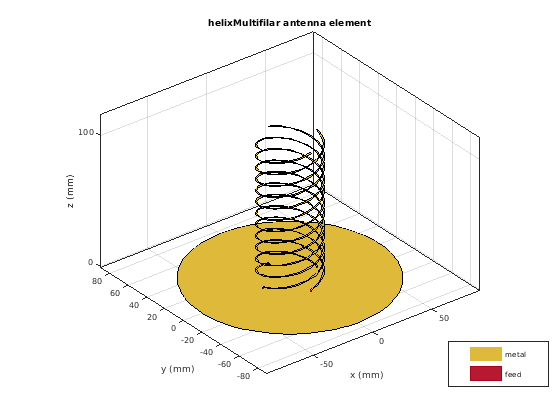

Создайте и просмотрите антенну спирали Quadrafilar.

ant = helixMultifilar

ant =
  helixMultifilar with properties:

              NumArms: 4
               Radius: 0.0220
                Width: 1.0000e-03
                Turns: 3
              Spacing: 0.0350
            ShortEnds: 0
     WindingDirection: 'CCW'
       FeedStubHeight: 1.0000e-03
    GroundPlaneRadius: 0.0750
          FeedVoltage: 1
            FeedPhase: 0
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

show(ant)

Бифилярная спираль

Скрипт Open Live Script

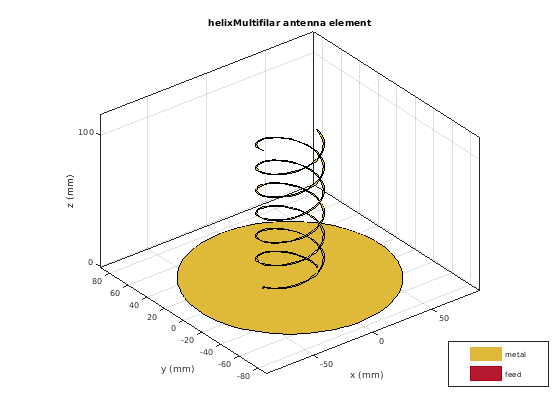

Создайте и просмотрите бифилярную спиральную антенну.

ant=helixMultifilar('NumArms',2)

ant =
  helixMultifilar with properties:

              NumArms: 2
               Radius: 0.0220
                Width: 1.0000e-03
                Turns: 3
              Spacing: 0.0350
            ShortEnds: 0
     WindingDirection: 'CCW'
       FeedStubHeight: 1.0000e-03
    GroundPlaneRadius: 0.0750
          FeedVoltage: 1
            FeedPhase: 0
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

show(ant)

Диаграмма направленности конической мультифилярной спиральной антенны

Скрипт Open Live Script

Создайте и просмотрите коническую мультифилярную спиральную антенну радиусов, 0,0220 м и 0,00800 м соответственно.

ant = helixMultifilar('Radius',[0.0080,0.0220],'ShortEnds',1)

ant =
  helixMultifilar with properties:

              NumArms: 4
               Radius: [0.0080 0.0220]
                Width: 1.0000e-03
                Turns: 3
              Spacing: 0.0350
            ShortEnds: 1
     WindingDirection: 'CCW'
       FeedStubHeight: 1.0000e-03
    GroundPlaneRadius: 0.0750
          FeedVoltage: 1
            FeedPhase: 0
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

show(ant)

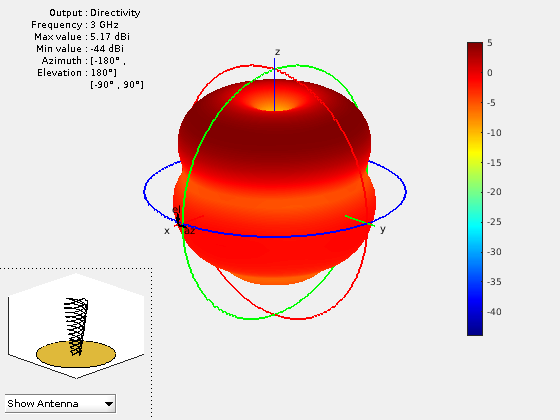

Постройте шаблон антенны на уровне 3 ГГц.

pattern(ant,3e9)

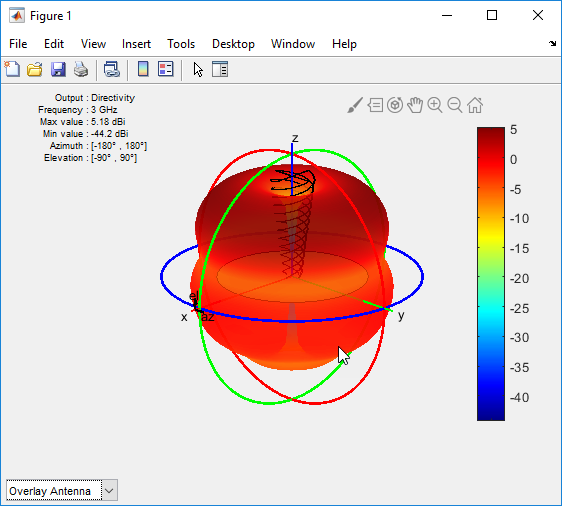

Наложите антенну на шаблоне.

Документация

helixMultifilar

Описание

Создание

Синтаксис

Описание

Выходные аргументы

`ant` — Мультифилярная спиральная антенна
Объект `helixMultifilar`

Свойства

`NumArms` — Количество спиральных элементов
`4` (значение по умолчанию) | `2`

`Radius` — Радиус поворотов
`0.0220` (значение по умолчанию) | положительное скалярное целое число | двухэлементный вектор

`Width` Ширина полосы
`1000e-03` (значение по умолчанию) | положительное скалярное целое число

`Turns` — Количество поворотов
`3` (значение по умолчанию) | скалярное целое число

`Spacing` — Интервал между поворотами
`0.0350` (значение по умолчанию) | положительное скалярное целое число

`ShortEnds` — Состояние спиральных концов
`0` (значение по умолчанию) | `1`

`WindingDirection` — Направление спиральных поворотов (обмотки)
`'CW'` | `'CCW'`

`FeedStubHeight` — Высота питания тупика от наземной плоскости
`1.000e-03` (значение по умолчанию) | положительное скалярное целое число

`GroundPlaneRadius` — Оснуйте плоский радиус
`0.0750` (значение по умолчанию) | положительное скалярное целое число

`FeedVoltage` — Напряжение возбуждения применилось к отдельной подаче антенны
1 (значение по умолчанию) | скалярное целое число | векторные целые числа

`FeedPhase` — Фаза напряжения возбуждения применилась к отдельной подаче антенны
0 (значений по умолчанию) | скалярное целое число | векторные целые числа

`Загрузка` Смешанные элементы
[1x1 lumpedElement] (значение по умолчанию) | смешанный указатель на объект элемента

`Tilt` — Угол наклона антенны
0 (значений по умолчанию) | скаляр | вектор

Функции объекта

Примеры

Спираль Quadrafilar

Бифилярная спираль

Диаграмма направленности конической мультифилярной спиральной антенны

Смотрите также

Введенный в R2018b

Документация Antenna Toolbox

Поддержка

Документация

helixMultifilar

Описание

Создание

Синтаксис

Описание

Выходные аргументы

ant — Мультифилярная спиральная антенна Объект helixMultifilar

Свойства

NumArms — Количество спиральных элементов 4 (значение по умолчанию) | 2

Radius — Радиус поворотов 0.0220 (значение по умолчанию) | положительное скалярное целое число | двухэлементный вектор

Width Ширина полосы 1000e-03 (значение по умолчанию) | положительное скалярное целое число

Turns — Количество поворотов 3 (значение по умолчанию) | скалярное целое число

Spacing — Интервал между поворотами 0.0350 (значение по умолчанию) | положительное скалярное целое число

ShortEnds — Состояние спиральных концов 0 (значение по умолчанию) | 1

WindingDirection — Направление спиральных поворотов (обмотки) 'CW' | 'CCW'

FeedStubHeight — Высота питания тупика от наземной плоскости 1.000e-03 (значение по умолчанию) | положительное скалярное целое число

GroundPlaneRadius — Оснуйте плоский радиус 0.0750 (значение по умолчанию) | положительное скалярное целое число

FeedVoltage — Напряжение возбуждения применилось к отдельной подаче антенны 1 (значение по умолчанию) | скалярное целое число | векторные целые числа

FeedPhase — Фаза напряжения возбуждения применилась к отдельной подаче антенны 0 (значений по умолчанию) | скалярное целое число | векторные целые числа

Загрузка Смешанные элементы [1x1 lumpedElement] (значение по умолчанию) | смешанный указатель на объект элемента

Tilt — Угол наклона антенны 0 (значений по умолчанию) | скаляр | вектор

TiltAxis — Наклонная ось антенны [1 0 0] (значение по умолчанию) | трехэлементный вектор Декартовых координат | два трехэлементных вектора Декартовых координат | 'X' | 'Y' | 'Z'

Функции объекта

Примеры

Спираль Quadrafilar

Бифилярная спираль

Диаграмма направленности конической мультифилярной спиральной антенны

Смотрите также

Введенный в R2018b

Документация Antenna Toolbox

Поддержка

`ant` — Мультифилярная спиральная антенна
Объект `helixMultifilar`

`NumArms` — Количество спиральных элементов
`4` (значение по умолчанию) | `2`

`Radius` — Радиус поворотов
`0.0220` (значение по умолчанию) | положительное скалярное целое число | двухэлементный вектор

`Width` Ширина полосы
`1000e-03` (значение по умолчанию) | положительное скалярное целое число

`Turns` — Количество поворотов
`3` (значение по умолчанию) | скалярное целое число

`Spacing` — Интервал между поворотами
`0.0350` (значение по умолчанию) | положительное скалярное целое число

`ShortEnds` — Состояние спиральных концов
`0` (значение по умолчанию) | `1`

`WindingDirection` — Направление спиральных поворотов (обмотки)
`'CW'` | `'CCW'`

`FeedStubHeight` — Высота питания тупика от наземной плоскости
`1.000e-03` (значение по умолчанию) | положительное скалярное целое число

`GroundPlaneRadius` — Оснуйте плоский радиус
`0.0750` (значение по умолчанию) | положительное скалярное целое число

`FeedVoltage` — Напряжение возбуждения применилось к отдельной подаче антенны
1 (значение по умолчанию) | скалярное целое число | векторные целые числа

`FeedPhase` — Фаза напряжения возбуждения применилась к отдельной подаче антенны
0 (значений по умолчанию) | скалярное целое число | векторные целые числа

`Загрузка` Смешанные элементы
[1x1 lumpedElement] (значение по умолчанию) | смешанный указатель на объект элемента

`Tilt` — Угол наклона антенны
0 (значений по умолчанию) | скаляр | вектор
