patchMicrostrip

Создайте микрополосковую антенну закрашенной фигуры

расширьте все на странице

Описание

Объект patchMicrostrip является микрополосковой антенной закрашенной фигуры. Закрашенная фигура по умолчанию сосредоточена в начале координат. Точка канала вдоль антенны.

Создание

Синтаксис

pm = patchMicrostrip
pm = patchMicrostrip(Name,Value)

Описание

pm = patchMicrostrip создает микрополосковую антенну закрашенной фигуры.

пример

pm = patchMicrostrip(Name,Value) создает микрополосковую антенну закрашенной фигуры, с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name является именем свойства, и Value является соответствующим значением. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Исправьте длину, заданную как скаляр в метрах. По умолчанию длина измеряется вдоль оси X.

Пример: 'Length',50e-3

Типы данных: double

Исправьте ширину, заданную как скаляр в метрах. По умолчанию ширина измеряется вдоль оси Y.

Пример: 'Width',60e-3

Типы данных: double

Высота подложки, заданной как скаляр в метрах.

Пример: 'Height',37e-3

Типы данных: double

Тип диэлектрического материала используется в качестве подложки, заданной как объект. Для получения дополнительной информации смотрите, dielectric. Для получения дополнительной информации о диэлектрической запутывающей подложке смотрите Запутывающий.

Примечание

Размерности подложки должны быть равны groundplane размерностям.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric('FR4'); pm.Substrate = d

Оснуйте плоскую длину, заданную как скаляр в метрах. По умолчанию основывайтесь, плоская длина измеряется вдоль оси X. При установке 'GroundPlaneLength' на Inf, использует бесконечный наземный метод плоскости для анализа антенны.

Пример: 'GroundPlaneLength',120e-3

Типы данных: double

Оснуйте плоскую ширину, заданную как скаляр в метрах. По умолчанию основывайтесь, плоская ширина измеряется вдоль оси Y. При установке 'GroundPlaneWidth' на Inf, использует бесконечный наземный метод плоскости для анализа антенны.

Пример: 'GroundPlaneWidth',120e-3

Типы данных: double

Расстояние со знаком от центра вдоль длины и ширины наземной плоскости, заданной как двухэлементный вектор в метрах. Используйте это свойство настроить местоположение закрашенной фигуры относительно наземной плоскости.

Пример: 'PatchCenterOffset',[0.01 0.01]

Типы данных: double

Расстояние со знаком от центра вдоль длины и ширины наземной плоскости, заданной как двухэлементный вектор. Используйте это свойство настроить местоположение feedpoint относительно наземной плоскости и закрашенной фигуры.

Пример: 'FeedOffset',[0.01 0.01]

Типы данных: double

Смешанные элементы добавляются к каналу антенны, заданному как смешанный указатель на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является указателем на объект для загрузки, созданной с помощью lumpedElement.

Пример: pm.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданной как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенну и Массивы.

Пример: 'Tilt',90

Пример: 'Tilt',[90 90] 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях приблизительно две трехэлементных векторных точки на пробеле.

Типы данных: double

Наклонная ось антенны, заданной как:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z-.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг строки, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенну и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Функции объекта

showОтобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designРазработайте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон повышения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите микрополосковую закрашенную фигуру, которая имеет 75 мм длиной и 37,5 мм шириной более чем наземная плоскость на 120 мм x 120 мм.

pm = patchMicrostrip('Length',75e-3, 'Width',37e-3,                 ...
        'GroundPlaneLength',120e-3, 'GroundPlaneWidth',120e-3)
pm =
  patchMicrostrip with properties:

               Length: 0.0750
                Width: 0.0370
               Height: 0.0060
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.1200
     GroundPlaneWidth: 0.1200
    PatchCenterOffset: [0 0]
           FeedOffset: [-0.0187 0]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]



show (pm)

Скрипт Open Live Script

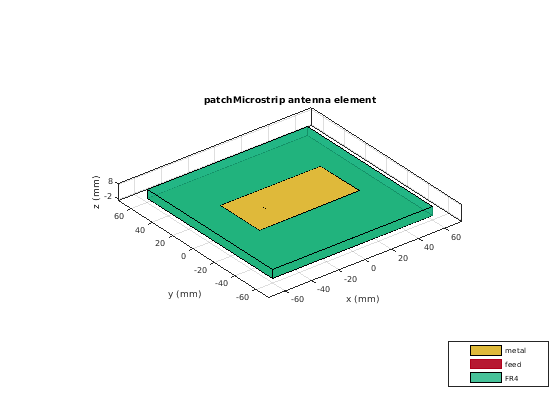

Создайте микрополосковую антенну закрашенной фигуры с помощью 'FR4' в качестве диэлектрической подложки.

d = dielectric('FR4');
pm = patchMicrostrip('Length',75e-3,'Width',37e-3,     ...
        'GroundPlaneLength',120e-3,'GroundPlaneWidth',120e-3, ...
        'Substrate',d)
pm =
  patchMicrostrip with properties:

               Length: 0.0750
                Width: 0.0370
               Height: 0.0060
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.1200
     GroundPlaneWidth: 0.1200
    PatchCenterOffset: [0 0]
           FeedOffset: [-0.0187 0]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


show(pm)

Постройте диаграмму направленности антенны на частоте 1,67 ГГц.

figure
pattern(pm,1.67e9)

Скрипт Open Live Script

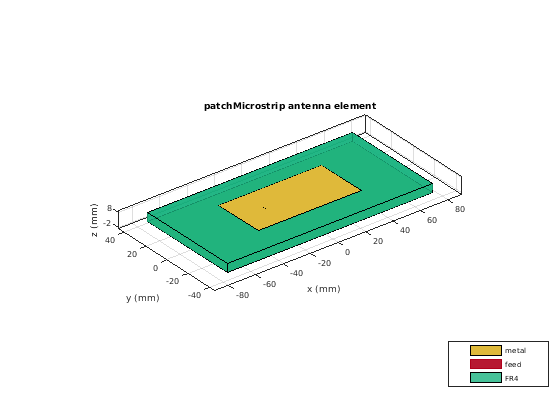

Создайте микрополосковую антенну закрашенной фигуры с помощью 'FR4' в качестве диэлектрической подложки.

d = dielectric('FR4');
pm = patchMicrostrip('Substrate',d)
pm =
  patchMicrostrip with properties:

               Length: 0.0750
                Width: 0.0375
               Height: 0.0060
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.1500
     GroundPlaneWidth: 0.0750
    PatchCenterOffset: [0 0]
           FeedOffset: [-0.0187 0]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


show(pm)

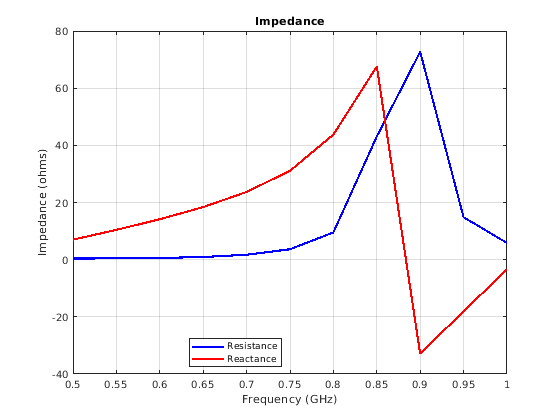

Вычислите и постройте импеданс антенны по частотному диапазону 1.5-2 ГГц.

impedance(pm,linspace(0.5e9,1e9,11));

Ссылки

[1] Balanis, C.A. Теория антенны. Анализ и проектирование, 3-й Эд. Нью-Йорк: Вайли, 2005.
