spiralArchimedean

Создайте Архимедову спиральную антенну

Описание

Объект spiralArchimedean создает плоскую Архимедову спиральную антенну на плоскости X-Y. Архимедова спираль по умолчанию всегда является питаемым центром и имеет две руки. Полевые характеристики этой антенны являются независимой частотой. Осуществимая спираль имеет конечные пределы на питающейся области и наиболее удаленной точке любой руки спирали. Спиральная антенна показывает широкополосное поведение. Внешний радиус накладывает низкочастотное ограничение, и внутренний радиус накладывает высокочастотное ограничение. Радиус руки растет линейно как функция угла намотки.

Уравнение Архимедовой спирали:

$r = r_{0} + a ϕ$

где:

_r0 является внутренним радиусом
a является темпом роста
ϕ является углом намотки спирали

Архимедова спиральная антенна является самодополнительной структурой, где интервал между руками и шириной рук равен. Антенна по умолчанию является питаемым центром. Точка канала совпадает с источником. Источник находится в плоскости X-Y.

Создание

Синтаксис

ant = spiralArchimedean

ant = spiralArchimedean(Name,Value)

Описание

ant = spiralArchimedean создает плоскую Архимедову спираль на плоскости X-Y. По умолчанию антенна действует по широкополосному частотному диапазону 3-5 ГГц.

пример

ant = spiralArchimedean(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = spiralArchimedean('Truns',6.25) создает Архимедову спираль 6,25 поворотов.

Выходные аргументы

развернуть все

Объект `ant` — MATLAB
скалярный объект `spiralArchimedean` (значение по умолчанию)

Объект MATLAB, возвращенный как скалярный объект spiralArchimedean.

Свойства

развернуть все

`NumArms` — Количество рук
2 (значения по умолчанию) | скалярное целое число

Количество рук, заданных как скалярное целое число. Можно также создать одну руку Архимедова спираль путем указывания, что NumArms равен одному.

Пример: 'NumArms',1

Пример: ant.NumArms = 1

Типы данных: double

`Turns` — Количество поворотов спиральной антенны
1,5000 (значения по умолчанию) | скаляр

Количество поворотов спиральной антенны, заданной как скаляр.

Пример: 'Turns',2

Пример: ant.Turns = 2

Типы данных: double

`InnerRadius` — Внутренний радиус спиральной антенны
5.0000e-04 (значение по умолчанию) | скаляр

внутренний радиус спиральной антенны, заданной как скаляр в метрах.

Пример: 'InnerRadius',1e-3

Пример: ant.InnerRadius = 1e-3

Типы данных: double

`OuterRadius` — Внешний радиус спиральной антенны
0,0398 (значения по умолчанию) | скаляр

Внешний радиус спиральной антенны, заданной как скаляр в метрах.

Пример: 'OuterRadius',1e-3

Пример: ant.OuterRadius = 1e-3

Типы данных: double

`WindingDirection` — Направление спиральных поворотов (обмотки)
`'CW'` | `'CCW'`

Направление спиральных поворотов (обмотки), заданные как 'CW' или 'CCW'.

Пример: 'WindingDirection', 'CW'

Пример: ant.WindingDirection = CW

Типы данных: char | string

`Загрузка` Смешанные элементы
[1x1 LumpedElement] (значение по умолчанию) | смешанный указатель на объект элемента

Смешанные элементы добавляются к спиральному каналу антенны, заданному как смешанный указатель на объект элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию это в начале координат. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является указателем на объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Типы данных: double

`Tilt` — Угол наклона антенны
0 (значений по умолчанию) | скаляр | вектор

Угол наклона антенны, заданной как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенну и Массивы.

Пример: 'Tilt',90

Пример: 'Tilt',[90 90] 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях приблизительно две трехэлементных векторных точки на пробеле.

Типы данных: double

`TiltAxis` — Наклонная ось антенны
`[1 0 0]` (значение по умолчанию) | трехэлементный вектор Декартовых координат | два трехэлементных вектора Декартовых координат | `'X'` | `'Y'` | `'Z'`

Наклонная ось антенны, заданной как:

Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z-.
Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг строки, присоединяющейся к двум точкам в пробеле.
Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенну и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Функции объекта

`show`	Отобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру
`info`	Отобразите информацию об антенне или массиве
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массивов
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массивов
`design`	Разработайте прототипную антенну или массивы для резонанса на заданной частоте
`EHfields`	Электрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
`impedance`	Входной импеданс антенны; отсканируйте импеданс массива
`mesh`	Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените режим mesh структуры антенны
`pattern`	Диаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
`patternAzimuth`	Шаблон азимута антенны или массива
`patternElevation`	Шаблон повышения антенны или массива
`returnLoss`	Возвратите потерю антенны; отсканируйте возвращают потерю массива
`sparameters`	S-объект-параметра
`vswr`	Напряжение постоянное отношение волны антенны

Примеры

свернуть все

Создайте и просмотрите архимедову спиральную антенну

Скрипт Open Live Script

Создайте и просмотрите Архимедову спиральную антенну с 2 поворотами с 1 мм стартовый радиус и 40-миллиметровый внешний радиус.

sa = spiralArchimedean('Turns',2, 'InnerRadius',1e-3, 'OuterRadius',40e-3);

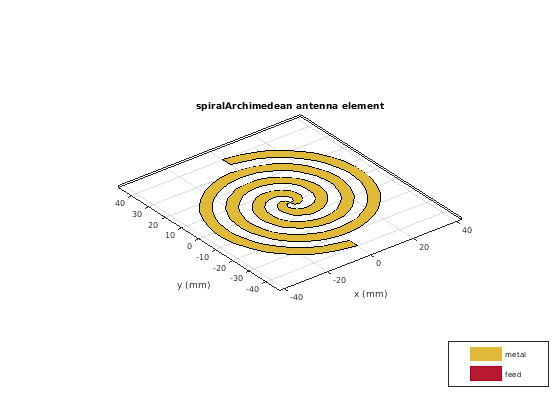

show(sa)

Импеданс архимедовой спиральной антенны

Скрипт Open Live Script

Вычислите импеданс Архимедовой спиральной антенны по частотному диапазону 1-5 ГГц.

sa = spiralArchimedean('Turns',2, 'InnerRadius',1e-3, 'OuterRadius',40e-3);

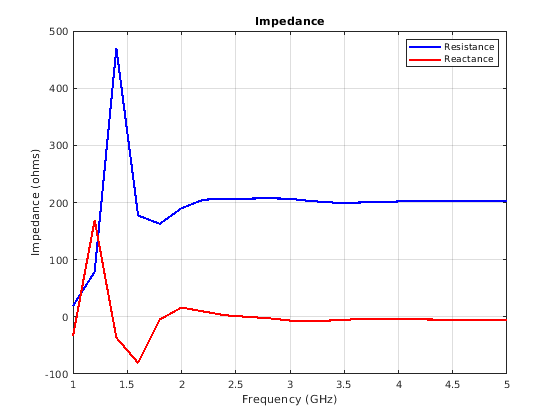

impedance(sa, linspace(1e9,5e9,21));

Одно рука архимедова спираль

Скрипт Open Live Script

Создайте и просмотрите одно руку Архимедова спираль.

ant = spiralArchimedean;
ant.NumArms = 1

ant =
  spiralArchimedean with properties:

             NumArms: 1
               Turns: 1.5000
         InnerRadius: 5.0000e-04
         OuterRadius: 0.0398
    WindingDirection: 'CCW'
                Tilt: 0
            TiltAxis: [1 0 0]
                Load: [1x1 lumpedElement]

show(ant)

Ссылки

[1] Balanis, C.A. Теория антенны. Анализ и проектирование, 3-й Эд. Нью-Йорк: Вайли, 2005.

[2] Nakano, H., Oyanagi, H. и Yamauchi, J. “Широкополосный Циркулярный Поляризованный Конический Луч От Антенны Спирали 2D Руки, Взволнованной в Фазе”. Транзакции IEEE на Антеннах и Распространении. Издание 59, № 10, октябрь 2011, стр 3518-3525.

[3] Volakis, Джон. Руководство разработки антенны, 4-й Эд. McGraw-Hill
