волновод

Создайте прямоугольный волновод

расширьте все на странице

Описание

Объект waveguide является открытым прямоугольным волноводом. Прямоугольный волновод по умолчанию является WR-90 и функциями в X-полосе. X-полоса имеет частоту среза 6,5 ГГц и колеблется от 8,2 ГГц до 12,5 ГГц.

Создание

Синтаксис

wg = waveguide
wg = waveguide(Name,Value)

Описание

пример

wg = waveguide создает открытый прямоугольный волновод.

пример

wg = waveguide(Name,Value) создает прямоугольный волновод с дополнительными свойствами, заданными одним или большим количеством аргументов пары "имя-значение". Name является именем свойства, и Value является соответствующим значением. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1,Value1,...,NameN,ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Высота канала, заданного как скаляр в метрах. По умолчанию высота канала выбрана для рабочей частоты 12,5 ГГц.

Пример: 'FeedHeight',0.0050

Типы данных: double

Ширина канала, заданного как скаляр в метрах.

Пример: 'FeedWidth',5e-05

Типы данных: double

Прямоугольная длина волновода, заданная как скаляр в метрах. По умолчанию длина волновода 1λ, где:

λ=c/f

  • c = скорость света, 299792458 m/s

  • f = рабочая частота волновода

Пример: 'Length',0.09

Типы данных: double

Прямоугольная ширина волновода, заданная как скаляр в метрах.

Пример: 'Width',0.05

Типы данных: double

Прямоугольная высота волновода, заданная как скаляр в метрах.

Пример: 'Height',0.0200

Типы данных: double

Расстояние со знаком feedpoint от центра наземной плоскости, заданной как двухэлементный вектор в метрах. По умолчанию канал при смещении λ/4 от сокращенного конца на плоскости X-Y.

Пример: 'FeedOffset',[–0.0070 0.01]

Типы данных: double

Смешанные элементы добавляются к каналу антенны, заданному как смешанный указатель на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является указателем на объект для загрузки, созданной с помощью lumpedElement.

Пример: wg.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданной как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенну и Массивы.

Пример: 'Tilt',90

Пример: 'Tilt',[90 90] 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях приблизительно две трехэлементных векторных точки на пробеле.

Типы данных: double

Наклонная ось антенны, заданной как:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z-.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг строки, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенну и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Функции объекта

showОтобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designРазработайте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон повышения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

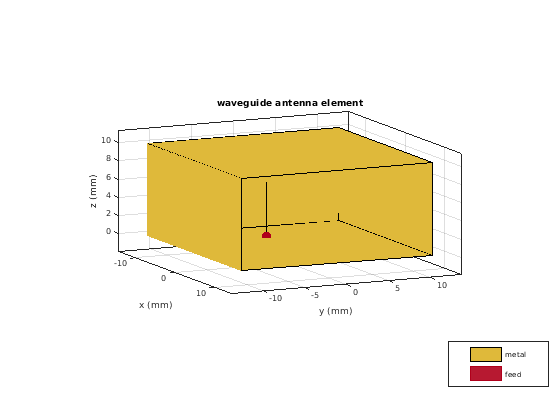

Создайте прямоугольный волновод с помощью размерностей по умолчанию. Отобразите волновод.

wg = waveguide
wg =
  waveguide with properties:

        Length: 0.0240
         Width: 0.0229
        Height: 0.0102
     FeedWidth: 6.0000e-05
    FeedHeight: 0.0060
    FeedOffset: [-0.0060 0]
          Tilt: 0
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]


show(wg)

Скрипт Open Live Script

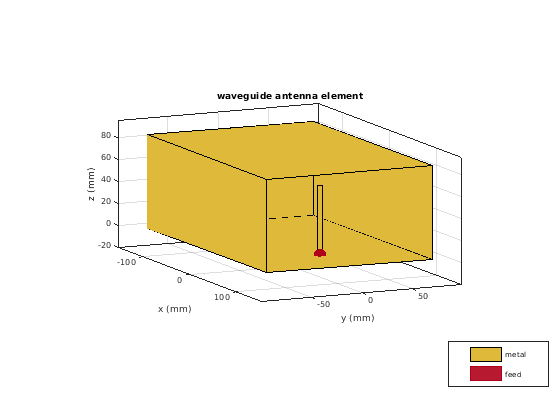

Создайте прямоугольный волновод WR-650 и отобразите его.

wg = waveguide('Length',0.254,'Width',0.1651,'Height',0.0855,...
    'FeedHeight',0.0635,'FeedWidth',0.00508,'FeedOffset',[0.0635 0]);
show(wg)

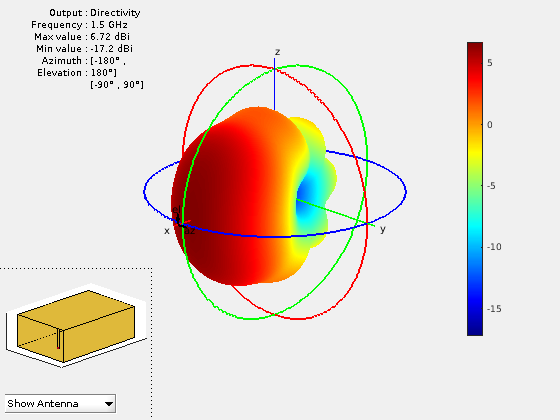

Постройте диаграмму направленности этого волновода на уровне 1,5 ГГц.

figure
pattern(wg,1.5e9)

Ссылки

[1] Balanis, теория Константина А.Энтенны. Анализ и проектирование. 3-й Эд. Нью-Йорк: Джон Вайли и сыновья, 2005.
