Смоделируйте органы по ясно сформулированному механическому блоку. Тела могут быть твердыми или гибкими, последнее существо, свободное деформироваться, когда реагируется силой или крутящим моментом. Все тела характеризуются их физическими свойствами, среди них геометрия, инерция и цвет. Гибкие тела имеют дополнительные свойства жесткости, затухания и уровня дискретизации.
Твердые тела основаны на различных твердых блоках, блоке File Solid, или, в особых случаях, их эквивалентах переменной массы и геометрии. Можно найти последнего в библиотеке Body Elements> Variable Mass. Используйте блок File Solid, чтобы импортировать тело из 3-D файла части. Гибкие тела основаны на блоке General Flexible Body — представление тонкого тела с заданным сечением.
Один Brick Solid, File Solid или блок General Flexible Beam могут быть достаточными к, полностью моделируют тело. Чаще, несколько требуются. Тело является затем составным объектом более простых элементов тела, зафиксированных друг другу. Линии связи между блоками устанавливают необходимые твердые связи между элементами тела. блоки Rigid Transform, обычно вставленные в линии связи, обеспечивают относительные положения и ориентации, требуемые для соответствующего блока.

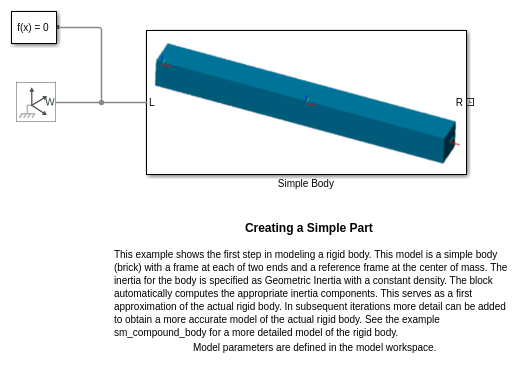

Тела, базовые составляющие модели мультитела, включают элементы тела, каждый, в свою очередь включая системы координат и атрибуты. Моделирование тела больше, чем добавляет блок в модель. Вот некоторые общие шаги, чтобы иметь в виду при моделировании один.
Тела являются представлениями, которые вы создаете физических частей — механизмов, поршней, рычагов — для более позднего блока в системы мультитела, поршневой механизм, служащий примером. Вот введение в тела, а также блоки, и инструменты обычно раньше представляли один в модели.

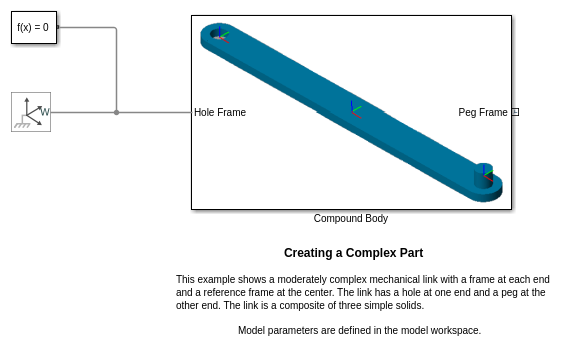

Типичное тело является набором твердых частиц и других элементов тела. В этом смысле это - составной модуль. Узнать, как можно использовать соединение, чтобы создать сложные геометрии и инерцию от более простых единиц.
Геометрия является ключевым атрибутом твердых частиц и тел, которые они включают. Можно задать форму и размер тела с помощью блока Solid. Вот введение в типы форм, которые можно задать (или импорт) использующий этот блок.
Моделирование экструзий и оборотов
Общий Extruded Solid и блоки Revolved Solid являются самыми универсальными из предварительно установленных форм тела. Их поперечные сечения являются пользовательскими и установлены координатными матрицами, которые вы задаете. Вот введение и в формы и в поперечные сечения, которые задают их.
Смоделируйте руку красильщика экскаватора как гибкое тело
Используйте блок Reduced Order Flexible Solid, чтобы смоделировать деформируемое тело произвольной геометрии. Запустите с геометрии CAD тела, произведите mesh конечного элемента и сгенерируйте данные уменьшаемого порядка, чтобы использовать с блоком.
Инерция определяет количество сопротивления тела к изменениям в движении и среди самых важных атрибутов в модели. Вот введение в типы инерции, которую можно представлять в модели, а также блоках и параметризации, которую можно использовать, чтобы сделать так.
Определение пользовательской инерции
"Инерция" является общим термином, часто раньше означал массу, центр массы, моменты инерции и продукты инерции. Узнайте больше об этих параметрах инерции и как они заданы в среде Simscape Multibody.
Определение переменной инерции
Не вся инерция остается постоянной в процессе моделирования. Некоторые могут варьироваться и часто их изменяющиеся параметры большая часть вопроса в модели. Узнайте больше о переменной инерции и как можно задать их параметры в модели.

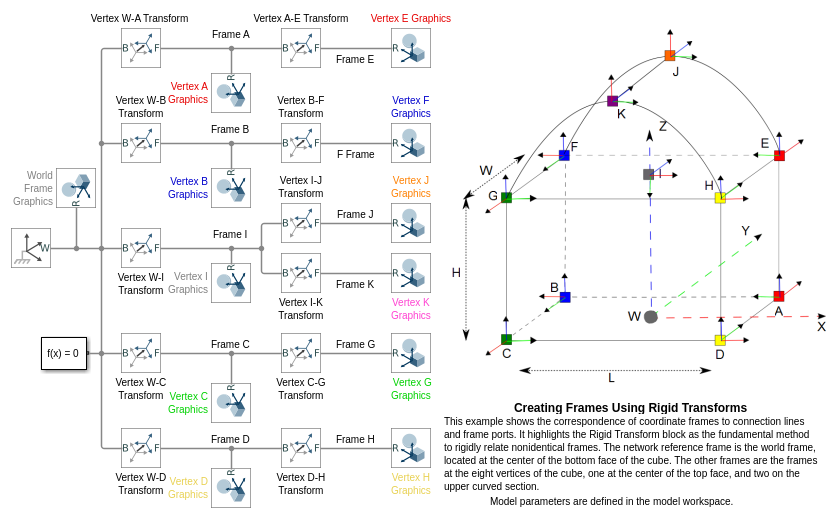

Системы координат являются триадами оси, которые кодируют положение и ориентацию элементов тела в теле. Узнайте о системах координат как средние значения, чтобы соединить элементы тела и о твердых преобразованиях как средние значения, чтобы возместить те элементы.
Создание систем координат связи
Часто, необходимо создать новые системы координат для использования в ограничительных связей и соединении. Узнать, как можно создать такие системы координат и как соединения и ограничения влияют на свои размещения в теле.
Создание пользовательских твердых систем координат
Все твердые частицы имеют систему координат локальной ссылки, но можно создать другой, пользовательский, системы координат, для связи в модели. Узнать, как можно выполнить эту задачу с помощью панели создания системы координат блока Solid.
Цвет помогает дифференцировать тела и способствует эффективности визуализации мультитела. Узнайте о цветных параметрах, что можно задать и их удар на внешний вид тел.
Визуализируйте модель и ее компоненты
Визуализация не является только центральной частью симуляции мультитела, это - особый инструмент в моделировании тел и проверке их форм, размеров, размещений системы координат и цветов. Вот обзор утилит визуализации, доступных в среде Simscape Multibody и ролях, которые они играют в вашем рабочем процессе моделирования.
