reflectorCylindrical

Создайте цилиндрическую поддержанную отражателем антенну

Описание

reflectorCylindrical объект антенны создает цилиндрическую поддержанную отражателем антенну. Цилиндрическая форма отражателя позволяет вам фокусировать сигнал на поверхность антенны. Цилиндрические отражатели широко используются в качестве апертур высокого усиления, питаемых источниками линии и в бортовых навигационных антеннах, где резкие азимутальные лучи и широкий угол вертикальное покрытие требуются.

Cylindrical reflector antenna geometry, default radiation pattern, and impedance plot.

Создание

Описание

пример

ant = reflectorCylindrical создает цилиндрическую поддержанную отражателем антенну. Цилиндрический объект антенны отражателя по умолчанию имеет возбудитель как питаемый центром диполь, расположенный на плоскости X-Y, и размерности выбраны для рабочей частоты приблизительно 1 ГГц.

пример

ant = reflectorCylindrical(Name,Value) Свойства наборов с помощью пар "имя-значение". Например, reflectorCylindrical('GroundPlaneWidth',0.21) создает цилиндрический отражатель с шириной 0,21 метров. Можно задать несколько пар "имя-значение". Заключите каждое имя свойства в кавычки. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Антенна, используемая в качестве возбудителя в виде одноэлементного antenna объект.

Пример: 'Exciter',dipole

Пример: ant.Exciter = dipole('Length',0.1409,'Width',0.02,'FeedOffset',0,'Tilt',90,'TiltAxis',[0 1 0])

Длина отражателя вдоль Оси X в виде положительной скалярной величины в метрах.

Пример: 'GroundPlaneLength',0.6

Пример: ant.GroundPlaneLength = 0.18

Типы данных: double

Ширина отражателя вдоль Оси Y в виде положительной скалярной величины в метрах.

Пример: 'GroundPlaneWidth',0.4

Пример: ant.GroundPlaneWidth = 0.18

Типы данных: double

Расстояние между отражателем и возбудителем в виде скаляра в метрах.

Пример: 'Spacing',0.059

Пример: ant.Spacing = 0.195

Типы данных: double

Перпендикулярное расстояние между наземной плоскостью и апертурой цилиндрического отражателя в виде положительной скалярной величины в метрах.

Пример: 'Depth',0.09

Пример: ant.Depth = 0.049

Примечание

Depth должно быть меньше чем или равно половине GroundPlaneLength.

Типы данных: double

Отметьте, чтобы включить тестовый канал в виде 0 или 1 . Установка флага к 0 отключает тестовый канал и установку флага к 1 включает его.

Пример: 'EnableProbeFeed',1

Пример: ant.EnableProbeFeed = 1

Типы данных: double

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Смешанные элементы, добавленные к антенне, питаются в виде lumpedElement объект. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelements, где lumpedelements загрузка, добавленная к каналу антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
impedanceВходной импеданс антенны; отсканируйте импеданс массива
sparametersS-объект-параметра
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
vswrНапряжение постоянное отношение волны антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
rcsВычислите и постройте радарное сечение (RCS) платформы, антенны или массива

Примеры

свернуть все

Создайте цилиндрический объект антенны отражателя со свойствами по умолчанию.

ant = reflectorCylindrical;

Просмотрите объект антенны.

show(ant)

Создайте reflectorCylindrical объект антенны с округленной дипольной антенной галстука-бабочки как возбудитель.

b = bowtieRounded('Length',96e-3,'Tilt',90,'TiltAxis',[0 1 0]);
r = reflectorCylindrical('Exciter',b,'Spacing',100e-3);

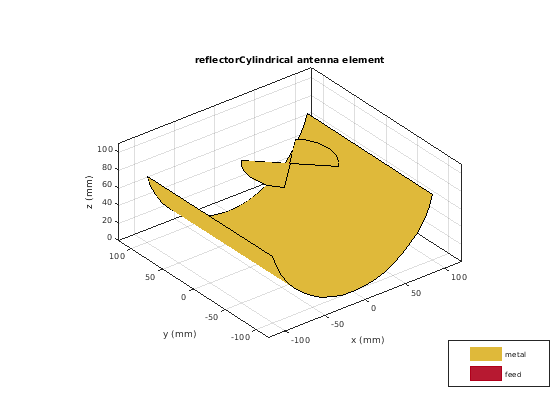

Просмотрите объект антенны.

figure
show(r)

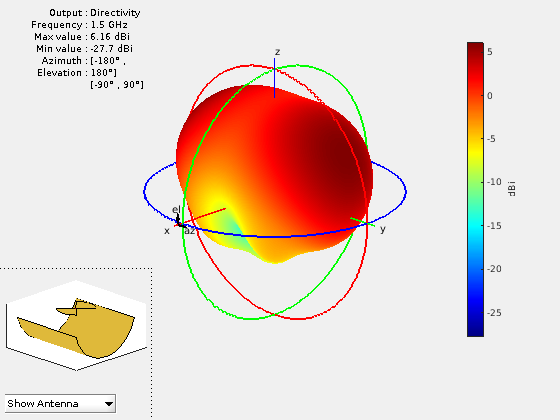

Постройте диаграмму направленности на уровне 1,5 ГГц.

figure
pattern(r,1.5e9)

Включите тестовый канал для reflectorCylindrical объект антенны.

re = reflectorCylindrical('Exciter',b,'Spacing',100e-3,'EnableProbeFeed',1);

Просмотрите объект антенны с тестовым включенным каналом.

figure
show(re)

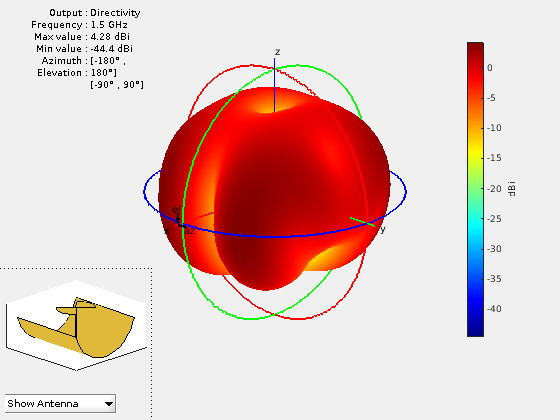

Постройте диаграмму направленности объекта антенны на уровне 1,5 ГГц с тестовым включенным каналом.

figure
pattern(re,1.5e9)

Ссылки

[1] Balanis, Теория Константина А. Антенны: Анализ и проектирование. 3-й редактор Хобокен, NJ: Джон Вайли, 2005.

Введенный в R2020b
