reflectorSpherical

Создайте сферическую поддержанную отражателем антенну

расширьте все на странице

Описание

reflectorSpherical объект антенны создает сферическую поддержанную отражателем антенну. Отражатель в сферической поддержанной отражателем антенне является половиной размера сферы. Антенна используется в широкоугольном сканировании вследствие его совершенно симметричной геометрической настройки.

Spherical reflector antenna geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

ant = reflectorSpherical
ant = reflectorSpherical(Name,Value)

Описание

пример

ant = reflectorSpherical создает сферическую поддержанную отражателем антенну. Объект антенны по умолчанию имеет возбудитель как питаемый центром диполь, расположенный на плоскости X-Y. Размерности объекта антенны по умолчанию выбраны для рабочей частоты 1 ГГц.

пример

ant = reflectorSpherical(Name,Value) Свойства наборов с помощью пар "имя-значение". Например, reflectorSpherical('Radius',0.6) устанавливает сферический радиус отражателя на 0,6 метра. Можно задать несколько пар "имя-значение". Заключите каждое имя свойства в кавычки. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Антенна, используемая в качестве возбудителя в виде одноэлементного antenna возразите как dipole, horn и так далее.

Пример: 'Exciter',dipole

Пример: ant.Exciter = dipole('Length',0.1409,'Width',0.02,'FeedOffset',0,'Tilt',90,'TiltAxis',[0 1 0])

Радиус сферической апертуры отражателя вперед X и Оси Y в виде положительной скалярной величины в метрах.

Пример: 'Radius',0.259

Пример: ant.Radius = 0.195

Типы данных: double

Расстояние со знаком между точкой канала возбудителя и источником в виде трехэлементного вектора с каждым модулем элемента в метрах.

Пример: 'FeedOffset',[0 0 0.082]

Пример: ant.FeedOffset = [0 0 0.082]

Типы данных: double

Перпендикулярное расстояние между источником и апертурой сферической поддержанной отражателем антенны в виде положительной скалярной величины в метрах.

Пример: 'Depth',0.6

Пример: ant.Depth = 0.18

Примечание

Depth должен быть меньше или половина Радиуса.

Типы данных: double

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Смешанные элементы, добавленные к антенне, питаются в виде lumpedElement объект. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelements, где lumpedelements загрузка, добавленная к каналу антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
impedanceВходной импеданс антенны; отсканируйте импеданс массива
sparametersS-объект-параметра
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
vswrНапряжение постоянное отношение волны антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
rcsВычислите и постройте радарное сечение (RCS) платформы, антенны или массива

Примеры

свернуть все

Скрипт Open Live Script

Создайте сферический поддержанный отражателем объект антенны со свойствами по умолчанию.

ant = reflectorSpherical
ant =
  reflectorSpherical with properties:

       Exciter: [1x1 dipole]
        Radius: 0.1500
         Depth: 0.1500
    FeedOffset: [0 0 0.0750]
          Tilt: 0
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]

Просмотрите антенну.

show(ant)

Скрипт Open Live Script

Создайте сферическую поддержанную отражателем антенну с диполем как возбудитель, расположенный с интервалами на уровне 90 миллиметров.

rs = reflectorSpherical;
rs.FeedOffset(3) = 90e-3;

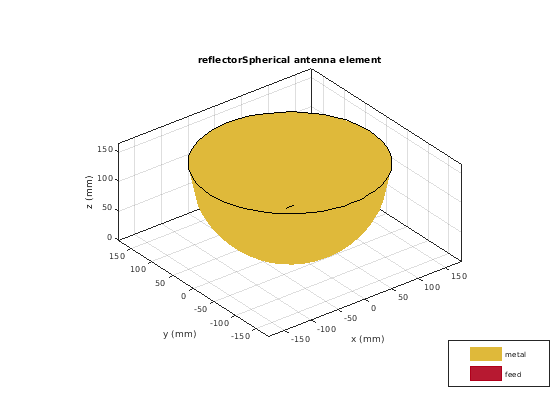

Визуализируйте антенну.

figure
show(rs)

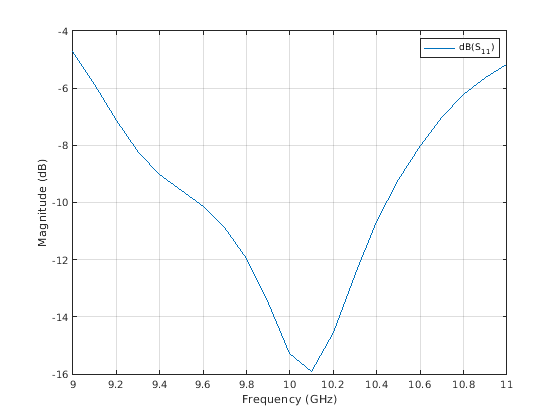

Постройте S-параметры на уровне 1 ГГц.

s = sparameters(rs,(9:0.1:11)*1e9);
figure
rfplot(s)

Скрипт Open Live Script

Создайте волновод, спроектированный на уровне 10 ГГц, поддержанных сферическим отражателем.

w = design(waveguide,10e9);
rs = reflectorSpherical('Exciter',w);
rs.Exciter.Tilt = 90;
rs.Exciter.TiltAxis = [ 0 1 0];

Визуализируйте антенну.

figure
show(rs)

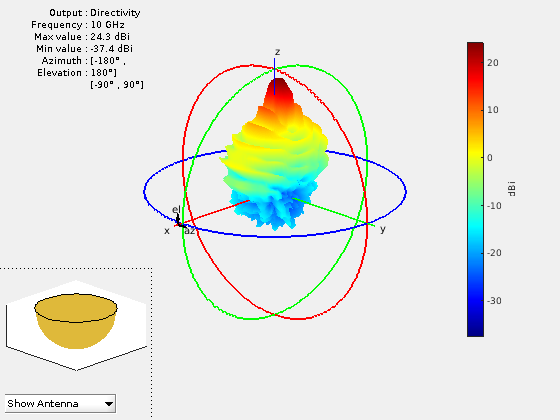

Постройте диаграмму направленности на уровне 10 ГГц.

figure
pattern(rs,10e9)

Ссылки

[1] Balanis, Теория Константина А. Антенны: Анализ и проектирование. 3-й редактор Хобокен, NJ: Джон Вайли, 2005.
