Изменение фазы на основе диска, соответствующее изменению коэффициента усиления на основе диска
DPM = getDPM(DGM)DGM. В модели, используемой umarginкоэффициент усиления и изменение фазы представлены как мультипликативный коэффициент F (s), принимающий значения на диске с центром на реальной оси. Диск, описанный по его реальной оси перехватываетDGM = [gmin,gmax], которые представляют относительную величину изменения коэффициента усиления вокруг номинального значения F = 1. Поскольку диск имеет сложное значение, диск, описанный DGM также представляет определенную величину изменения фазы, DPM. Дополнительные сведения см. в разделе getDGM.
Найти запас фазы на основе диска, который соответствует запасу усиления на основе диска с изменениями в диапазоне [0.3,2].
DGM = [0.3,2]; DPM = getDPM(DGM)
DPM = 1×2
-45.9208 45.9208
DGM = [0.3,2] описывает диск мультипликативного усиления и фазовой неопределенности, в котором усиление может изменяться от 0,3 номинального значения до двукратного номинального значения (при номинальной фазе). Визуализируйте диск.
diskmarginplot(DGM,'disk')
Диск также описывает фазовые изменения около ± 46 °.getDPM возвращает этот диапазон фаз как DPM, который представляет собой диапазон, в котором моделируемая фаза может изменяться при номинальном усилении. Визуализация диапазона одновременного усиления и фазовых изменений, зафиксированных на диске, описанном DGM = [0.3,2] и DPM = [-45.92 45.92].
diskmarginplot(DGM)
Найдите поле фазы на основе диска, соответствующее изменению коэффициента усиления ± 6 дБ, или коэффициент 2 в любом направлении.
GM = db2mag(6); DPM = getDPM(GM)
DPM = 1×2
-36.7611 36.7611
Для скалярного ввода GM, getDPM(GM) совпадает с getDPM([1/GM,GM]).
DPM = getDPM([1/GM,GM])
DPM = 1×2
-36.7611 36.7611
Для данного изменения усиления ± 6 дБ соответствующий диск моделирует диапазон изменения фазы около ± 36,8 ° при номинальном усилении. Визуализируйте диск и объединенные изменения усиления и фазы, которые он представляет.
diskmarginplot([1/GM,GM],'disk')
diskmarginplot([1/GM,GM])
DGM - Диапазон изменения относительного коэффициента усиленияДиапазон изменения относительного коэффициента усиления, определяемый как двухэлементный вектор вида [gmin,gmax], где gmin < 1 и gmax > 1. Например, DGM = [0.8 1.5] представляет собой выигрыш, который может изменяться от 80% до 150% от его номинального значения (то есть изменяться на коэффициент от 0,8 до 1,5). gmin может быть отрицательным, определяя диапазон изменений относительного усиления, который включает в себя изменение знака.

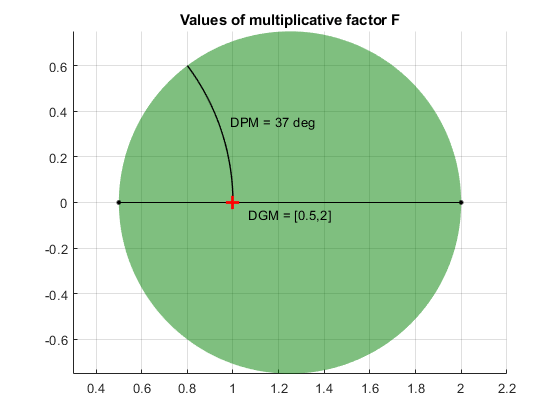

DGM представляет, что диск пересекает действительную ось в интервале [gmin,gmax], где gmin < 1 и gmax > 1. Например, следующий график показывает диск, характеризующийся DGM = [0.5,2].
![Uncertainty disk characterized by DGM = [0.5,2]](disk_dgm_argdesc.png)
Вы можете получить DGM от желаемого коэффициента усиления и фазовых изменений (или полей) с использованием getDGM. GainMargin поля выходных структур diskmargin также является дисковым диапазоном усиления этой формы..
Добираться DPM в соответствии с несколькими диапазонами усиления одновременно укажите двухстолбцевую матрицу вида [gmin1,gmax1;...;gminN,gmaxN].
GM - Величина увеличения или уменьшения коэффициента усиленияВеличина увеличения или уменьшения усиления, заданная как действительный скаляр или вектор столбца.
Если GM является действительным скаляром, то getDPM возвращает изменение фазы на основе диска, соответствующее симметричному изменению усиления [1/GM,GM]. Например, GM = 2 задает коэффициент усиления, который может увеличиваться или уменьшаться в 2 раза.
Если GM является вектором формы [GM1;...;GMN], то функция возвращает изменения фазы на основе диска, соответствующие каждому диапазону [1/GM1,GM1;...;1/GMN,GMN].
diskmargin | diskmarginplot | getDGM | umargin | wcdiskmargin
