invertedFcoplanar

Создайте инвертированную-F антенну в той же плоскости как прямоугольная наземная плоскость

расширьте все на странице

Описание

Объект invertedFcoplanar является компланарной инвертированной-F антенной с прямоугольной наземной плоскостью. По умолчанию размерности выбраны для рабочей частоты 1,7 ГГц. Компланарные инвертированные-F антенны используются в тегах RFID и приложениях Интернета вещей (IoT). Эта антенна является измененной версией инвертированной-F антенны, предоставляя сдержанной антенне больше параметров проекта и более широкую пропускную способность.

Создание

Синтаксис

fco = invertedFcoplanar
fco = invertedF(Name,Value)

Описание

пример

fco = invertedFcoplanar создает компланарную инвертированную-F антенну с прямоугольной наземной плоскостью. По умолчанию размерности антенны для рабочей частоты 1,7 ГГц.

пример

fco = invertedF(Name,Value) создает компланарную инвертированную-F антенну, с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name является именем свойства, и Value является соответствующим значением. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Ширина исходящей руки, заданной как пара, разделенная запятой, состоящая из 'RadiatorArmWidth' и скаляра в метрах.

Пример: 'RadiatorArmWidth',0.05

Типы данных: double

Ширина питающейся руки, заданной как скаляр в метрах.

Пример: 'FeederArmWidth',0.05

Типы данных: double

Ширина закорачивания руки, заданной как скаляр в метрах.

Пример: 'ShortingArmWidth',1

Типы данных: double

Высота антенны от наземной плоскости, заданной как скаляр в метрах.

Пример: 'Height',0.0800

Типы данных: double

Длина тупика от канала до открытого, заданного как скаляр в метрах.

Пример: 'LengthToOpenEnd',0.050

Типы данных: double

Длина тупика от канала до закорачивающего конца, заданного как скаляр в метрах.

Пример: 'LengthToShortEnd',0.035

Типы данных: double

Длина наземной плоскости, заданной как скаляр в метрах.

Пример: 'GroundPlaneLength',0.035

Типы данных: double

Ширина наземной плоскости, заданной как скаляр в метрах.

Пример: 'GroundPlaneWidth',0.035

Типы данных: double

Расстояние со знаком от центра groundplane, заданного как скаляр в метрах.

Пример: 'FeedOffset',0.06

Типы данных: double

Смешанные элементы добавляются к каналу антенны, заданному как смешанный указатель на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является указателем на объект для загрузки, созданной с помощью lumpedElement.

Пример: fco.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданной как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенну и Массивы.

Пример: 'Tilt',90

Пример: 'Tilt',[90 90] 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях приблизительно две трехэлементных векторных точки на пробеле.

Типы данных: double

Наклонная ось антенны, заданной как:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z-.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг строки, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенну и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Функции объекта

showОтобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designРазработайте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон повышения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
showОтобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте компланарную инвертированную-F антенну по умолчанию и просмотрите ее.

fco = invertedFcoplanar
fco =
  invertedFcoplanar with properties:

     RadiatorArmWidth: 0.0040
       FeederArmWidth: 1.0000e-03
     ShortingArmWidth: 0.0040
      LengthToOpenEnd: 0.0350
     LengthToShortEnd: 0.0100
               Height: 0.0100
    GroundPlaneLength: 0.0800
     GroundPlaneWidth: 0.0700
           FeedOffset: 0
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

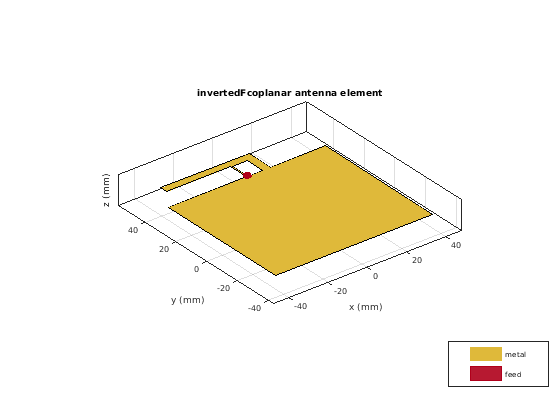

show(fco)

Скрипт Open Live Script

Создайте компланарную инвертированную-F антенну высоты 0,014 м, оснуйте плоскую длину 0,1 м и оснуйте плоскую ширину 0,1 м.

 fco = invertedFcoplanar('Height',14e-3,'GroundPlaneLength', 100e-3,  ...
                  'GroundPlaneWidth', 100e-3);

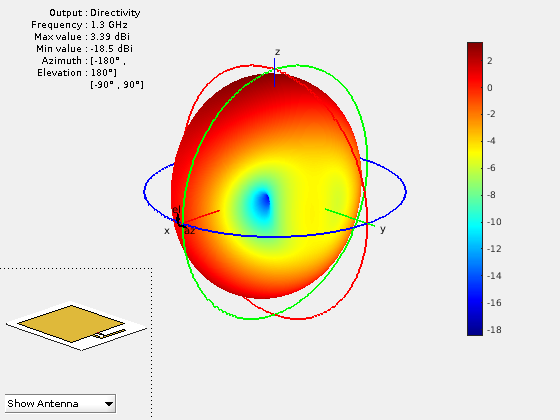

Постройте диаграмму направленности вышеупомянутой антенны на уровне 1,30 ГГц.

 pattern(fco,1.30e9)

Ссылки

[1] Balanis, C. A. Теория антенны. Анализ и проектирование. 3-й Эд. Хобокен, NJ: John Wiley & Sons, 2005.

[2] Стуцмен, W. L. и Гэри А. Тиле. Теория антенны и проект. 3-й Эд. Ривер-Стрит, NJ: John Wiley & Sons, 2013.

Смотрите также

| |

Темы

Введенный в R2017b

Документация Antenna Toolbox
