invertedL

Создайте инвертированную-L антенну по прямоугольной наземной плоскости

расширьте все на странице

Описание

Объект invertedL является инвертированной-L антенной, смонтированной по прямоугольной наземной плоскости.

Ширина металлической полосы связана с диаметром эквивалентного цилиндра уравнением

w=2d=4r

где:

  • d = диаметр эквивалентного цилиндра

  • a = радиус эквивалентного цилиндра

Для данного цилиндрического радиуса используйте служебную функцию cylinder2strip, чтобы вычислить эквивалентную ширину. Значение по умолчанию инвертированная-L антенна питается центром. Точка канала совпадает с источником. Источник расположен на плоскости X-Y.

Создание

Синтаксис

l = invertedL
l = invertedL(Name,Value)

Описание

l = invertedL создает инвертированную-L антенну, смонтированную по прямоугольной наземной плоскости. По умолчанию размерности выбраны для рабочей частоты 1,7 ГГц.

пример

l = invertedL(Name,Value) создает инвертированную-L антенну, с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name является именем свойства, и Value является соответствующим значением. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Высота инвертированного элемента вдоль оси z, заданной скаляр в метрах.

Пример: 'Height',3

Типы данных: double

Разделите ширину, заданную как скаляр в метрах.

Примечание

Ширина полосы должна быть меньше, чем 'Height'/4 и больше, чем 'Height'/1001. [2]

Пример: 'Width',0.05

Типы данных: double

Тупиковая длина вдоль оси X, заданной как скаляр в метрах.

Пример: 'Length',0.01

Оснуйте плоскую длину вдоль оси X, задал скаляр в метрах. При установке 'GroundPlaneLength' на Inf, использует бесконечный наземный метод плоскости для анализа антенны.

Пример: 'GroundPlaneLength',4

Типы данных: double

Оснуйте плоскую ширину вдоль оси Y, заданной как скаляр в метрах. При установке 'GroundPlaneWidth' на Inf, использует бесконечный наземный метод плоскости для анализа антенны.

Пример: 'GroundPlaneWidth',2.5

Типы данных: double

Расстояние со знаком от центра вдоль длины и ширины наземной плоскости, заданной как двухэлементный вектор.

Пример: 'FeedOffset',[2 1]

Типы данных: double

Смешанные элементы добавляются к каналу антенны, заданному как смешанный указатель на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является указателем на объект для загрузки, созданной с помощью lumpedElement.

Пример: l.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданной как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенну и Массивы.

Пример: 'Tilt',90

Пример: 'Tilt',[90 90] 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях приблизительно две трехэлементных векторных точки на пробеле.

Типы данных: double

Наклонная ось антенны, заданной как:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z-.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг строки, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенну и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Функции объекта

showОтобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designРазработайте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон повышения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите инвертированную-L антенну, которая имеет 30 мм длиной по наземной плоскости размерностей 200mmx200 мм.

il = invertedL('Length',30e-3, 'GroundPlaneLength',200e-3,...
                  'GroundPlaneWidth',200e-3);
show(il)

Скрипт Open Live Script

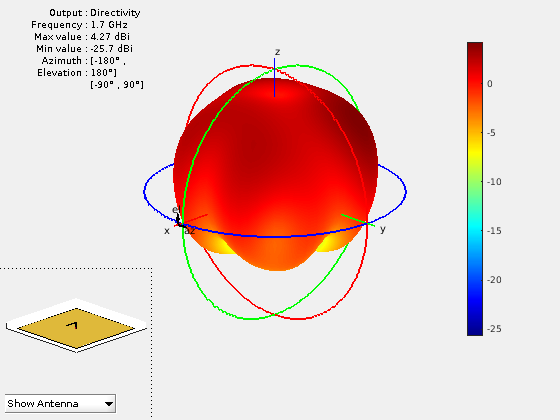

Постройте диаграмму направленности инвертированного-L на частоте 1.7 ГГц.

iL = invertedL('Length',30e-3, 'GroundPlaneLength',200e-3,...
                  'GroundPlaneWidth',200e-3);
pattern(iL,1.7e9)

Ссылки

[1] Balanis, C.A. Теория антенны. Анализ и проектирование, 3-й Эд. Нью-Йорк: Вайли, 2005.

[2] Volakis, Джон. Руководство разработки антенны, 4-й Эд. Нью-Йорк: McGraw-Hill, 2007.

Смотрите также

| | |

Темы

Представленный в R2015a
