cloverleaf

Создайте трилистниковидную антенну с тремя лепестками

расширьте все на странице

Описание

Используйте cloverleaf объект создать трилистниковидную антенну с тремя лепестками. Трилистник по умолчанию имеет 3 лепестка и действует на уровне приблизительно 5,8 ГГц. Это имеет широкополосную круговую поляризацию и всенаправленную антенну.

Создание

Синтаксис

cl = cloverleaf
cl = cloverleaf(Name,Value)

Описание

пример

cl = cloverleaf создает трилистниковидную антенну с тремя лепестками.

cl = cloverleaf(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, cl = cloverleaf('NumPetals',4) создает пять лепестковых трилистниковидных антенн. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

Количество лепестков в виде скаляра.

Пример: 'NumPetals',4

Пример: cl.NumPetals = 4

Типы данных: double

Общая длина листа в виде скаляра в метрах.

Пример: 'PetalLength',0.0025

Пример: cl.PetalLength = 0.0025

Типы данных: double

Листовая ширина полосы в виде скаляра в метрах.

Пример: 'PetalWidth',0.001

Пример: cl.PetalWidth = 0.001

Типы данных: double

Листовой угол вспышки в виде скаляра в градусах.

Пример: 'FlareAngle',100

Пример: cl.FlareAngle = 100

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде смешанного указателя на объект элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию это в начале координат. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: cl.Load = lumpedElement('Impedance',75)

Типы данных: double

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите трилистниковидную антенну по умолчанию.

cl = cloverleaf
cl =
  cloverleaf with properties:

      NumPetals: 3
    PetalLength: 0.0515
     PetalWidth: 8.0000e-04
     FlareAngle: 105
      Conductor: [1x1 metal]
           Tilt: 0
       TiltAxis: [1 0 0]
           Load: [1x1 lumpedElement]

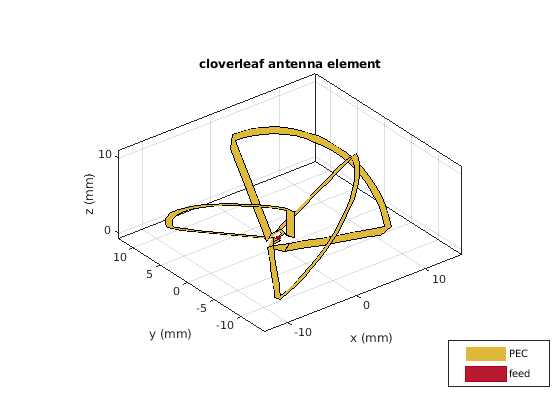

show(cl)

Figure contains an axes. The axes with title cloverleaf antenna element contains 10 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

Создайте трилистниковидную антенну.

cl = cloverleaf;
show(cl);

Figure contains an axes. The axes with title cloverleaf antenna element contains 10 objects of type patch, surface. These objects represent PEC, feed.

Постройте коэффициент эллиптичности антенны от 5 ГГц до 6 ГГц.

freq = linspace(5e9,6e9,101);
axialRatio(cl,freq,0,0);

Figure contains an axes. The axes with title Axial ratio contains an object of type line.

График коэффициента эллиптичности показывает, что антенна поддерживает круговую поляризацию по целому частотному диапазону.

Смотрите также

|

Введенный в R2017b
