monopoleCustom

Создайте настроенную антенну монополя

расширьте все на странице

Описание

monopoleCustom объект создает излучателя монополя любой формы с помощью antenna.Shape класс. Наземная плоскость может принять любую форму. Можно создать любой монополь произвольной формы и анализировать его для поля, поверхности и характеристик порта. Антенны монополя имеют простую структуру и предоставляют всенаправленным диаграммам направленности широкую пропускную способность импеданса. Антенны монополя обычно используются в бортовых и наземных системах связи.

Custom monopole antenna geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

ant = monopoleCustom
ant = monopoleCustom(Name,Value)

Описание

пример

ant = monopoleCustom создает антенну монополя по умолчанию с квадратным излучателем и круговой наземной плоскостью. Точка канала в начале координат в плоскости X-Y. Антенна по умолчанию резонирует на рабочей частоте 1,24 ГГц.

ant = monopoleCustom(Name,Value) Свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = monopoleCustom('RadiatorTilt',90) создает антенну монополя с углом наклона излучателя в 90 градусах на оси z.

Свойства

развернуть все

Тип излучателя в виде antenna.Polygon объект. Можно задать любую форму для излучателя. Полоса канала является частью излучателя. По умолчанию излучатель является квадратным в форме с длиной стороны 40e-3 метров. Полоса канала является 2e-3 метрами в длине и 2.5e-3 метрами по ширине в ребре излучателя.

Тип наземной плоскости в виде antenna.Polygon объект. Можно задать любую форму для наземной плоскости. По умолчанию наземная плоскость является круговой в форме с радиусом 150e-3 метров.

Расстояние со знаком от центра вдоль длины и ширины наземной плоскости в виде двухэлементного вектора в метрах.

Пример: 'FeedOffset',[2 1]

Типы данных: double

Угол наклона излучателя в виде скаляра в градусах.

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Смешанные элементы, добавленные к антенне, питаются в виде lumpedElement указатель на объект. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedElement. lumpedElement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternПостройте диаграмму направленности антенн на карте
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте радарное сечение (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте монополь диска с радиуса 25 мм на квадратной наземной плоскости 30 см, и с разрывом канала 0,7 мм.

 Rad = antenna.Circle('Radius',25e-3);
 FeedStrip = antenna.Rectangle('Length',1e-3,'Width',0.7e-3, ...
                                'Center',[0 -(Rad.Radius+(0.7e-3)*0.3)]);
 m = monopoleCustom;
 m.Radiator = Rad+FeedStrip;
 m.GroundPlane = antenna.Rectangle('Length',300e-3,'Width',300e-3);

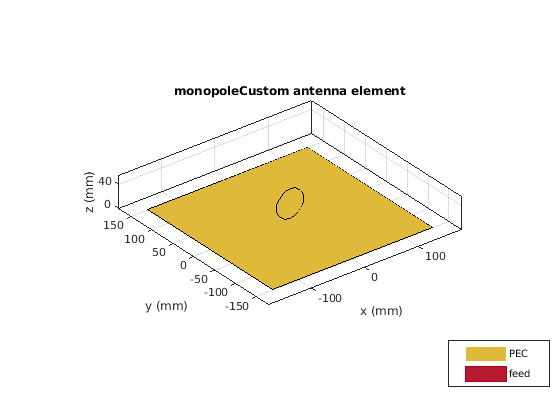

Просмотрите антенну с помощью show функция.

 show(m);

Figure contains an axes. The axes with title monopoleCustom antenna element contains 4 objects of type patch, surface. These objects represent PEC, feed.

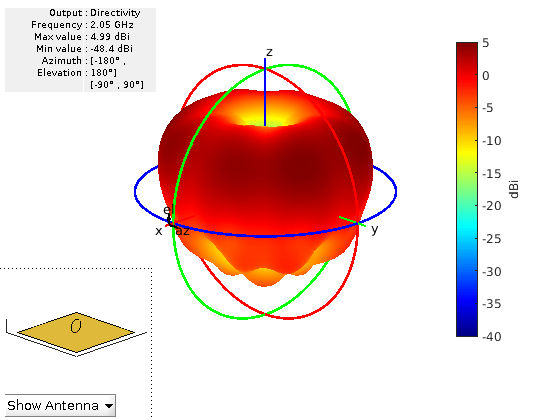

Постройте диаграмму направленности антенны на уровне 2,05 ГГц.

p = PatternPlotOptions('MagnitudeScale',[-40 5]);
pattern(m,2.05e9,'patternOptions',p);

Figure contains an axes and other objects of type uicontrol. The axes contains 4 objects of type patch, surface.

Ссылки

[1] Амманн, M. J. “Квадратная Плоская Антенна Монополя”. IEE Национальная Конференция по Антеннам и Распространению, изданию 1999, IEE, стр 37–40.

[2] Вайнер, M. “Элемент монополя в Центре Круговой Наземной Плоскости, Радиус Которой Мал или Сопоставим с Длиной волны”. Транзакции IEEE на Антеннах и Распространении, издании 35, № 5, стр 488–495.

[3] Н. П. Агроол, Г. Кумар и К. П. Рэй, "Широкополосные плоские антенны монополя", в Транзакциях IEEE на Антеннах и Распространении, издании 46, № 2, стр 294-295.

Смотрите также

| |

Темы

Введенный в R2020b
