reflectorCircular

Создайте проспект поддержанная отражателем антенна

расширьте все на странице

Описание

Используйте reflectorCircular объект создать проспект поддержанная отражателем антенна. По умолчанию возбудитель является диполем. Размерности выбраны для рабочей частоты 1 ГГц.

Создание

Синтаксис

rc = reflectorCircular
rc = reflectorCircular(Name,Value)

Описание

пример

rc = reflectorCircular создает поддержанную антенну кругового отражателя.

пример

rc = reflectorCircular(Name,Value) свойства наборов с помощью одного или нескольких пара "имя-значение". Например, rc = reflectorCircular('Radius',0.2) создает круговой отражатель радиуса 0,2 м. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

Тип антенны, используемый в качестве возбудителя в виде любого одноэлементного объекта антенны. Кроме отражателя и антенных элементов полости, можно использовать любой из антенных элементов или элементов массива в Antenna Toolbox™ как возбудитель.

Пример: 'Exciter',horn

Пример: ant.Exciter = horn

Пример: ant.Exciter = linearArray('patchMicrostrip')

Радиус отражателя в виде скаляра в метрах.

Пример: 'Radius',0.2

Пример: rc.Radius = 0.2

Типы данных: double

Расстояние между возбудителем и отражателем в виде скаляра в метрах.

Пример: 'Spacing',7.5e-2

Пример: rc.Spacing = 7.5e-2

Типы данных: double

Тип диэлектрического материала, используемого в качестве подложки в виде объекта. Для получения дополнительной информации смотрите, dielectric. Для получения дополнительной информации о диэлектрической запутывающей подложке смотрите Запутывающий.

Примечание

Размерности подложки должны быть равны groundplane размерностям.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric('FR4'); rc.Substrate = d

Создайте тестовый канал с отступающей структуры на возбудитель в виде 0 или 1 или скаляр. По умолчанию тестовый канал не включен.

Пример: 'EnableProbeFeed',1

Пример: rc.EnableProbeFeed = 1

Типы данных: double | logical

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде смешанного указателя на объект элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в начале координат. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: rc.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите поддержанную антенну кругового отражателя по умолчанию.

rc = reflectorCircular
rc =
  reflectorCircular with properties:

              Exciter: [1x1 dipole]
            Substrate: [1x1 dielectric]
    GroundPlaneRadius: 0.1000
              Spacing: 0.0750
      EnableProbeFeed: 0
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


show(rc)

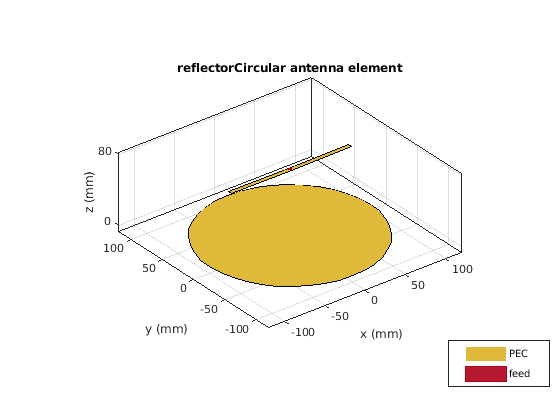

Figure contains an axes. The axes with title reflectorCircular antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

Создайте логарифмическую спираль, поддержанную круговым отражателем.

ant = reflectorCircular('Exciter',spiralEquiangular,'GroundPlaneRadius',  ...
          0.02,'Spacing', 0.01);
show(ant)

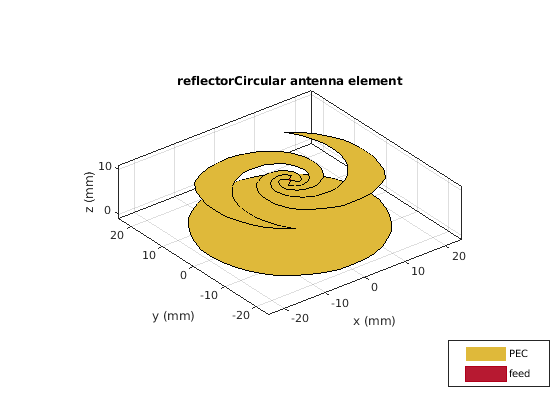

Figure contains an axes. The axes with title reflectorCircular antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

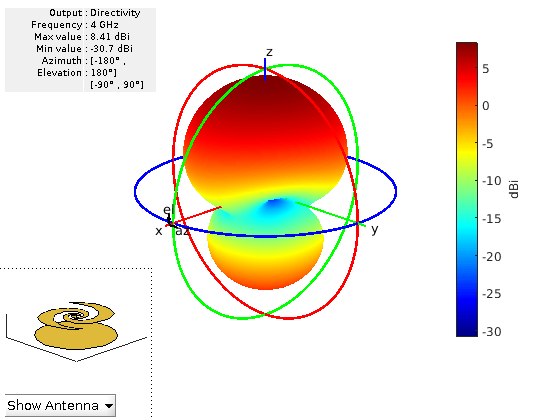

Постройте диаграмму направленности антенны на уровне 4 ГГц.

pattern(ant,4e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 5 objects of type patch, surface.

Скрипт Open Live Script

Создайте линейную матрицу дипольных антенн.

d = dipole('Length',1);
la = linearArray('Element',d,'NumElements',4,'ElementSpacing',0.2,'Tilt',90);

Создайте линейную матрицу с круговой структурой поддержки отражателя.

ant = reflectorCircular('Exciter',la,'GroundPlaneRadius',2,'Spacing',0.5)
ant =
  reflectorCircular with properties:

              Exciter: [1×1 linearArray]
            Substrate: [1×1 dielectric]
    GroundPlaneRadius: 2
              Spacing: 0.5000
      EnableProbeFeed: 0
            Conductor: [1×1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1×1 lumpedElement]

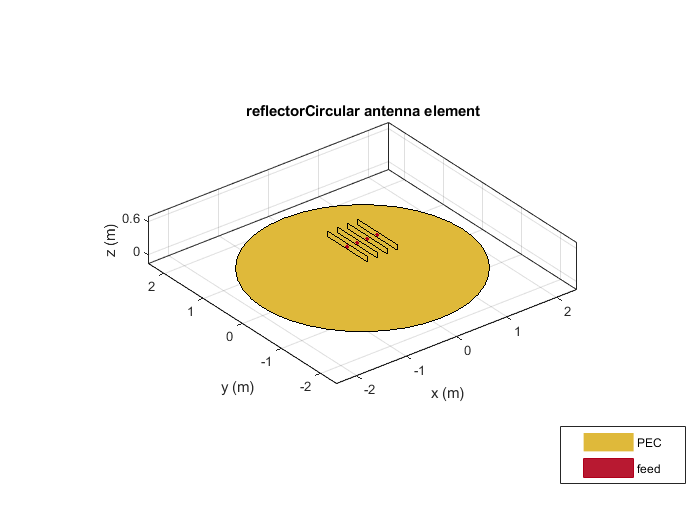

show(ant)
