slot

Создайте антенну прямоугольного отверстия на наземной плоскости

расширьте все на странице

Описание

slot объект является антенной прямоугольного отверстия на наземной плоскости. Паз по умолчанию имеет свой первый резонанс на уровне 130 МГц.

Создание

Синтаксис

s = slot
s = slot(Name,Value)

Описание

s = slot создает антенну прямоугольного отверстия на наземной плоскости.

пример

s = slot(Name,Value) создает антенну прямоугольного отверстия, с дополнительными свойствами, заданными одним или большим количеством аргументов пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют значения по умолчанию.

Свойства

развернуть все

Длина паза в виде скаляра в метрах.

Пример: 'Length',2

Типы данных: double

Паз width, заданный скаляр в метрах.

Пример: 'Width',0.02

Типы данных: double

Антенна паза сосредотачивается в виде трехэлементного вектора в Декартовых координатах.

Пример: 'SlotCenter',[8 0 0]

Типы данных: double

Оснуйте плоскую длину в виде скаляра в метрах. По умолчанию длина измеряется вдоль оси X.

Пример: 'GroundPlaneLength',3

Типы данных: double

Оснуйте плоскую ширину в виде скаляра в метрах. По умолчанию ширина измеряется вдоль оси Y.

Пример: 'GroundPlaneWidth',4

Типы данных: double

Расстояние от центра вдоль оси X в виде скаляра в метрах. Смещение от центра паза измеряется вдоль длины.

Пример: 'FeedOffset',3

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде смешанного указателя на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: s.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите антенну паза, которая имеет 1 м длиной и 100 мм шириной.

s = slot('Length',1,'Width',0.1);
show(s)

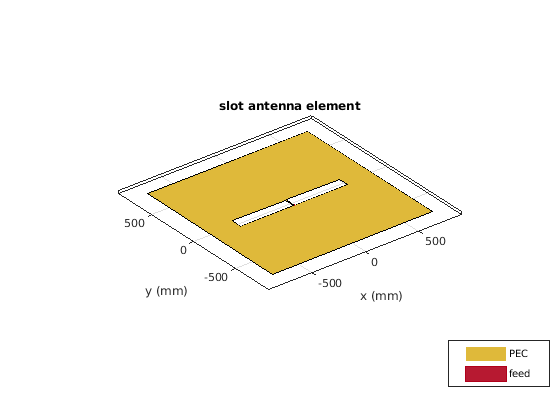

Figure contains an axes. The axes with title slot antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

Вычислите и постройте импеданс антенны паза по частотному диапазону 100-150 МГц.

s = slot('Length',1,'Width',0.1);
impedance(s,linspace(100e6,150e6,51));

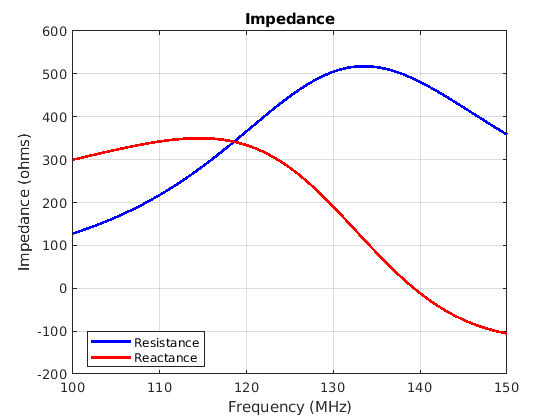

Figure contains an axes. The axes with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

Ссылки

[1] Balanis, C.A. Теория антенны. Анализ и проектирование, 3-й Эд. Нью-Йорк: Вайли, 2005.
