circularArray

Создайте кольцевую антенную решетку

развернуть все на странице

Описание

The circularArray объект является круговой антенной решеткой. Округлый массив находит применение в системах направления прибытия (DoA). Можно использовать круговые массивы для выполнения 2-D сканирования с одновременным уменьшением количества элементов. Эти массивы также имеют возможность 360-градусного сканирования. Отдельные элементы в круговом массиве являются частью одного окружения массива. Это свойство уменьшает влияние эффектов ребра и других изменений связи.

Создание

Синтаксис

array = circularArray
array = circularArray(Name,Value)

Описание

array = circularArray создает круговую антенную решетку в плоскости X-Y.

пример

array = circularArray(Name,Value) класс для создания круговой антенной решетки с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name - имя свойства и Value - соответствующее значение. Можно задать несколько аргументы пары "имя-значение" в любом порядке как Name1, Value1,..., NameN, ValueN. Не заданные свойства сохраняют значения по умолчанию.

Свойства

расширить все

Индивидуальный тип антенны, заданный как вектор объектов. Это свойство поддерживает скалярное расширение.

Пример: 'Element',[monopole,monopole]

Типы данных: char | string

Количество элементов в массиве, заданное как положительное скалярное целое число. Элементы массива расположены вдоль оси X.

Пример: 'NumElements',4

Типы данных: double

Радиус массива, заданный как положительное скалярное целое число в метрах.

Пример: 'Radius',0.4

Типы данных: double

Начальное смещение угла для первого элемента в массиве, заданное как действительный скаляр в степенях.

Пример: 'AngleOffset',8

Типы данных: double

Амплитуда возбуждения для антенных элементов в массиве, заданная как действительный положительный вектор размера 'Element'.

Пример: 'AmplitudeTaper',[0 1]

Типы данных: double

Сдвиг фазы для каждого элемента массива, заданный как вектор действительных чисел размера 'Element' в степенях.

Пример: 'PhaseShift',[0 2]

Типы данных: double

Угол наклона массива, заданный как скаляр или вектор с каждым модулем элемента в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90,

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет массив в 90 степенях вокруг двух осей, заданных векторами.

Типы данных: double

Ось наклона массива, заданная как:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор начинается с источника и лежит вдоль заданных точек на осях X-, Y- и Z.

  • Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае массив вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: array.TiltAxis = 'Z'

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
infoОтображение информации об антенне или массиве
layoutОтображение массив или стек печатной платы размещения
showОтобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
beamwidthЛучевая ширина антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массива
correlationКоэффициент корреляции между двумя антеннами в массиве
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массива
designПроектируйте антенну или массивы прототипа для резонанса на заданной частоте
efficiencyЭффективность излучения антенны
EHfieldsЭлектрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
impedanceВходное сопротивление антенны; импеданс скана массива
meshСетчатые свойства металлической или диэлектрической антенны или структуры массива
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthАзимутальный шаблон антенны или массива
patternElevationШаблон повышения антенны или массива
returnLossОбратная потеря антенны; Скан возврата потеря массива
sparametersОбъект S-параметра

Примеры

свернуть все

Открыть Live Script

Создайте кольцевую антенную решётку с помощью 10 антенных элементов. Просмотрите размещение антенных элементов в массиве.

ca = circularArray('NumElements',10)
ca =
  circularArray with properties:

           Element: [1x1 dipole]
       NumElements: 10
            Radius: 1
       AngleOffset: 0
    AmplitudeTaper: 1
        PhaseShift: 0
              Tilt: 0
          TiltAxis: [1 0 0]

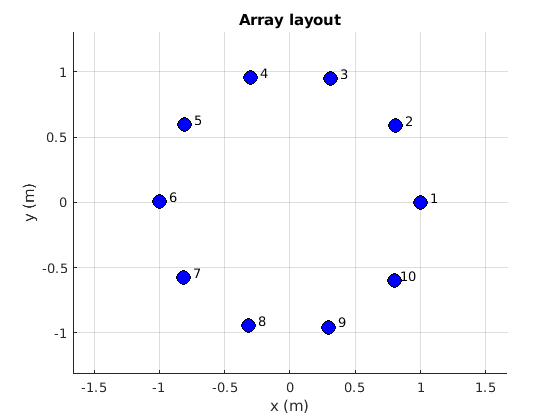

figure;
layout(ca)

Figure contains an axes. The axes with title Array layout contains 11 objects of type scatter, text.

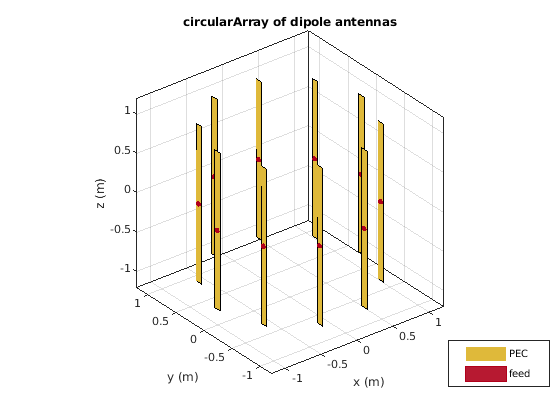

Отобразите массив.

figure;
show(ca)

Figure contains an axes. The axes with title circularArray of dipole antennas contains 30 objects of type patch, surface. These objects represent PEC, feed.

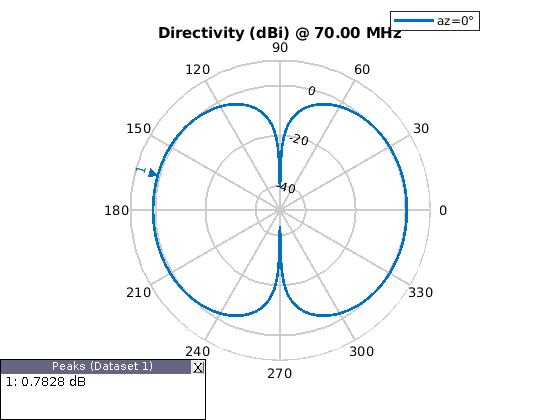

Постройте график повышения шаблона кругового массива на частоте 70 МГц.

figure;
patternElevation(ca,70e6)

Figure contains an object of type uicontainer.

См. также

| | |

Темы

Введенный в R2016b

Документация по Antenna Toolbox
