infiniteArray

Создайте 2-D пользовательскую сетку антенны на плоскости X-Y

Описание

The infiniteArray объект является бесконечной антенной решеткой в плоскости X-Y. Бесконечный массив моделирует один антенный элемент, называемый единичной камерой. Плоскость заземления антенн задает контуры модуля камеры. Антенны без плоскости заземления требуют отражателя. По умолчанию бесконечный массив имеет поддерживаемые рефлектором диполи в качестве антенных элементов. Размерности по умолчанию выбраны для рабочей частоты 1 ГГц.

Создание

Описание

infa = infiniteArray создает бесконечную антенную решетку в плоскости X-Y.

пример

infa = infiniteArray(Name,Value) создает бесконечную антенную решетку с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name - имя свойства и Value - соответствующее значение. Можно задать несколько аргументы пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Не заданные свойства сохраняют значения по умолчанию.

Свойства

расширить все

Тип отдельных антенных элементов в единичной камере, заданный как объект. Антенна без грунтовой плоскости поддерживается с помощью отражателя. Размер плоскости заземления задает контуры единичных камер.

Пример: 'Element', reflector

Направление скана в плоскости азимута, заданное как скаляр в степенях.

Пример: 'ScanAzimuth', 25

Типы данных: double

Направление скана в плоскости повышения, заданное как скаляр в степенях.

Пример: 'ScanElevation', 80

Типы данных: double

Функции объекта

numSummationTermsИзмените количество членов суммирования для вычисления периодической функции Грина
showОтобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
infoОтображение информации об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthЛучевая ширина антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массива
correlationКоэффициент корреляции между двумя антеннами в массиве
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массива
designПроектируйте антенну или массивы прототипа для резонанса на заданной частоте
EHfieldsЭлектрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
impedanceВходное сопротивление антенны; импеданс скана массива
layoutОтображение массив или стек печатной платы размещения
meshСетчатые свойства металлической или диэлектрической антенны или структуры массива
patternДиаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthАзимутальный шаблон антенны или массива
patternElevationШаблон повышения антенны или массива
returnLossОбратная потеря антенны; Скан возврата потеря массива
sparametersОбъект S-параметра

Примеры

свернуть все

Создайте бесконечный массив с поддерживаемыми отражателем диполями в качестве единичных камер. Просканируйте массив в boresight. Визуализируйте модуль камеры.

infa = infiniteArray('Element',reflector,'ScanAzimuth',0, ...
    'ScanElevation',90);
show(infa)

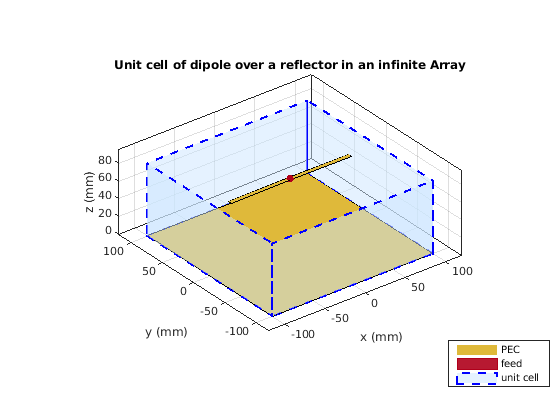

Figure contains an axes. The axes with title Unit cell of dipole over a reflector in an infinite Array contains 6 objects of type patch, surface. These objects represent PEC, feed, unit cell.

Вычислите скан импеданс бесконечного массива в 1GHz. Чтобы вычислить импеданс, сканируйте бесконечный массив от boresight до horizon в плоскости повышения.

infa = infiniteArray;
theta0deg = linspace(0,90,5);
zscan = nan(1,numel(theta0deg));
    for j = 1:numel(theta0deg)
      infa.ScanElevation = theta0deg(j);
      zscan(1,j) = impedance(infa,1e9);
    end
 plot(zscan)

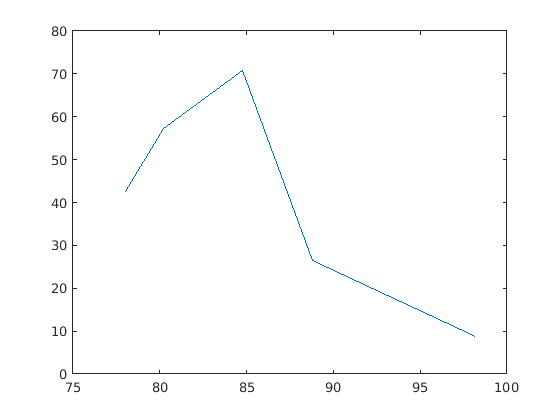

Figure contains an axes. The axes contains an object of type line.

Ссылки

[1] Balanis, C.A. Antenna Theory: Analysis and Design. 3rd Ed. New York: Wiley, 2005.
