Belt-Cable End

Конец ремня системы шкивов

  • Библиотека:
  • Simscape/Multibody/Ремни и кабели

  • Belt-Cable End block

Описание

Блок Belt-Cable End представляет конец провода, которым можно закрепить, привести в действие или загрузить систему шкивов. Этот совет служит интерфейсом между областью ремня, характерной для шкивов, и областью системы координат, общей для всех компонентов мультитела. Порт ремня (E) идентифицирует шнур, совет которого этот блок определяет, и его относительное размещение в системе шкивов. Порт системы координат (R) идентифицирует локальную опорную систему координат совета и ее размещение в более широкой модели мультитела.

Шнур нерастяжим. Его эффективная длина может измениться только в том случае, если предусмотрен источник шнура - например, в виде золотника. Если второй конец шнура является другим советом, длина шнура фиксирована, и так должно быть расстояние вокруг шкивов от одного совета до другого. Это расстояние контролируется во время симуляции, посредством вычислений, основанных на размещении и геометрии шкивов. Две меры - длина и расстояние - должны всегда совпадать.

Шнур также всегда прижат. От одного из советов до ближайшего шкива шнур должен образовывать прямую линию, один тангенс к окружности шкива и параллельно его плоскости вращения. На этой линии размещена система координат совета, ось Z которого направлена вдоль него и от шкива. Ограничения, накладываемые на совет компонентами вне системы шкивов, должны действовать, не препятствуя этому выравниванию.

Обратите внимание, что порты системы координат и ремня относятся к различным физическим доменам. Как правило, порты соединяются только с аналогичными портами - портами системы координат к другим портам системы координат, портами ремня к другим портам ремня. Область ремня налагает также особое требование, чтобы каждая сеть соединительных линий ремня содержала один (и не более одного) Belt-Cable Properties блок. Необходимые атрибуты шнура шкива заданы через этот блок.

Порты

Система координат

расширить все

Опорная система координат, с помощью которой можно соединить конец ремня с оставшейся частью модели мультитела.

Ремень

расширить все

Точка, в которой можно отключить ремень системы шкивов.

Примеры моделей

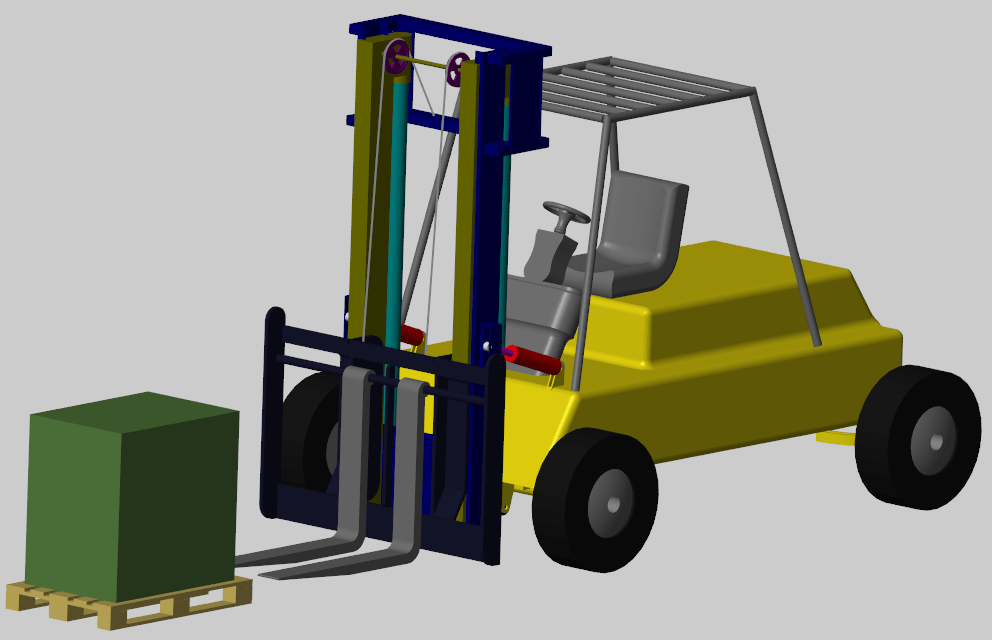

Forklift

Грузоподъемник

Моделирует вилочный погрузчик, который использует гидравлический и шкивный механизмы для выполнения подъемного действия. Наклон мачт также управляется гидравлическими цилиндрами. Погрузчик состоит из 3 мачт, а именно основной мачты, верхней мачты и вилочной мачты. Основная мачта соединяется с шасси шарнирными соединениями, и ее наклон управляется гидроцилиндрами наклона. Верхняя мачта скользит по основной мачте, и ее движение управляется гидроцилиндрами лифта. Вилочная мачта скользит по верхней мачте и висит через ремни, который управляет движением вилочной мачты. Обычное приложение склада показано в этом примере, где цель погрузчика состоит в том, чтобы захватить коробку, пройти через отбойник и поместить коробку в стойки. Пространственные блоки Силы контакта используются во всех местах контакта, чтобы смоделировать контакт между телами. Контакт между поверхностью земли и колесами моделируется с помощью блока бесконечной плоскости, а контакт между вилками и коробкой моделируется с помощью блоков точек.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

.
Введенный в R2018a
