Создайте biquad или двойную-biquad антенну

Описание

biquad антенна является центром, питаемым и симметричным вокруг его начала координат. Длина по умолчанию выбрана для рабочей частоты 2,8 ГГц.

Ширина полосы связана с диаметром эквивалентный цилиндр:

$w = 2 d = 4 r$

, где:

d является диаметром эквивалентного цилиндрического диполя.
r является радиусом эквивалентного цилиндрического диполя.

Для данного цилиндрического радиуса используйте cylinder2strip служебная функция, чтобы вычислить эквивалентную ширину. Диполь полосы по умолчанию питается центром. Точка канала совпадает с источником. Источник расположен на плоскости Y-Z.

Создание

Синтаксис

bq = biquad

bq = biquad(Name,Value)

Описание

bq = biquad создает biquad антенну.

пример

bq = biquad(Name,Value) создает biquad антенну с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

`NumLoops` — Количество циклов
2 (значения по умолчанию) | скалярное целое число

Количество циклов для biquad в виде скалярного целого числа. Установка этого свойства к 4 поддержкам двойная biquad антенна.

Пример: 'NumLoops',4

Типы данных: double

`ArmLength` — Длина двух рук
0,0305 (значения по умолчанию) | скаляр

Длина двух рук в виде скаляра в метрах. Длина по умолчанию выбрана для рабочей частоты 2,8 ГГц.

Пример: 'ArmLength',0.0206

Типы данных: double

`Width` — Ширина отделения Biquad
1.0000e-03 (значение по умолчанию) | скаляр

Ширина отделения Biquad в виде скаляра в метрах.

Пример: 'Width',0.006

Типы данных: double

`ArmElevation` — Угол, сформированный biquad руками к плоскости X-Y
45 (значений по умолчанию) | скаляр

Угол, сформированный biquad руками к плоскости X-Y, заданной скаляр в метрах.

Пример: 'ArmElevation', 50

Типы данных: double

`Conductor` — Тип металлического материала
`'PEC'` (значение по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` — Смешанные элементы
[1x1 LumpedElement] (значение по умолчанию) | смешанный указатель на объект элемента

Смешанные элементы добавляются к каналу антенны, заданному смешанный указатель на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load', lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: bq.Load = lumpedElement('Impedance',75)

`Tilt` — Угол наклона антенны
0 (значение по умолчанию) | скаляр | вектор

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

`TiltAxis` — Наклонная ось антенны
[1 0 0] (значение по умолчанию) | трехэлементный вектор из Декартовых координат | два трехэлементных вектора из Декартовых координат | `'X'` | `'Y'` | `'Z'`

Наклонная ось антенны в виде:

Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.
Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.
Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

`show`	Отобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
`info`	Отобразите информацию об антенне или массиве
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массивов
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массивов
`design`	Спроектируйте прототипную антенну или массивы для резонанса на заданной частоте
`efficiency`	КПД излучения антенны
`EHfields`	Электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
`impedance`	Входной импеданс антенны; отсканируйте импеданс массива
`mesh`	Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените режим mesh структуры антенны
`optimize`	Оптимизируйте антенну или массив с помощью оптимизатора SADEA
`pattern`	Диаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
`patternAzimuth`	Шаблон азимута антенны или массива
`patternElevation`	Шаблон вертикального изменения антенны или массива
`returnLoss`	Возвратите потерю антенны; отсканируйте возвращают потерю массива
`sparameters`	S-объект-параметра
`vswr`	Напряжение постоянное отношение волны антенны

Примеры

свернуть все

Создайте и просмотрите антенну Biquad

Скрипт Open Live Script

Создайте biquad антенну с углами руки в 50 градусах и просмотрите ее.

bq = biquad('ArmElevation',50);
show(bq)

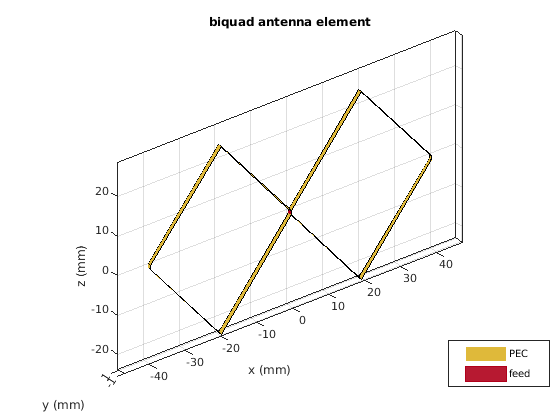

Figure contains an axes. The axes with title biquad antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Импеданс антенны Biquad

Скрипт Open Live Script

Вычислите импеданс biquad антенны по частоте охватывают 2.5GHz-3GHz.

bq = biquad('ArmElevation',50);
impedance(bq,linspace(2.5e9,3e9,51));

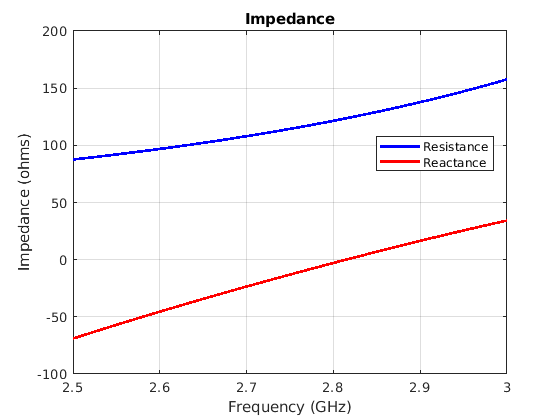

Figure contains an axes. The axes with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

Удвойте антенну Biquad

Скрипт Open Live Script

Создайте и просмотрите двойную biquad антенну с помощью значений свойств по умолчанию.

ant = biquad('NumLoops',4)

ant =
  biquad with properties:

        NumLoops: 4
       ArmLength: 0.0305
    ArmElevation: 45
           Width: 1.0000e-03
       Conductor: [1x1 metal]
            Tilt: 0
        TiltAxis: [1 0 0]
            Load: [1x1 lumpedElement]

show(ant)

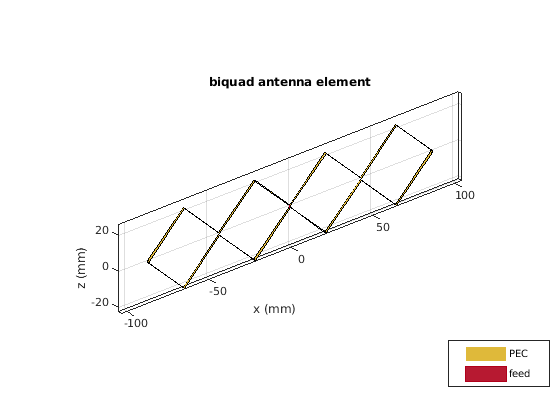

Figure contains an axes. The axes with title biquad antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.
