loopCircular

Создайте круговую антенну цикла

расширьте все на странице

Описание

loopCircular объект является плоской круговой антенной цикла на плоскости X-Y.

Толщина цикла связана с диаметром эквивалентного цилиндрического цикла уравнением

t=2d=4r

, где:

  • d является диаметром эквивалентного цилиндрического цикла

  • r является радиусом эквивалентного цилиндрического цикла

Для данного цилиндрического радиуса используйте cylinder2strip служебная функция, чтобы вычислить эквивалентную ширину. Круговая антенна цикла по умолчанию питается в положительной Оси X. Точка Оси X в средней точке внутренних и внешних радиусов.

Создание

Синтаксис

lc = loopCircular
lc = loopCircular(Name,Value)

Описание

lc = loopCircular создает одну круговую антенну цикла длины волны в плоскости X-Y. По умолчанию окружность выбрана для рабочей частоты 75 МГц.

пример

lc = loopCircular(Name,Value) создает одну круговую антенну цикла длины волны, с дополнительными свойствами, заданными одним или большим количеством аргументов пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Внешний радиус цикла в виде скаляра в метрах.

Пример: 'Radius',3

Типы данных: double

Толщина цикла в виде скаляра в метрах.

Пример: 'Thickness',2

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде смешанного указателя на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: lc.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

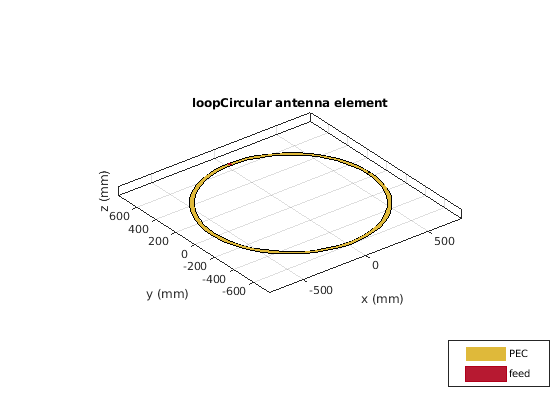

Создайте и просмотрите круговой цикл с радиусом на 0,65 м и толщиной на 0,01 м.

c = loopCircular('Radius',0.64,'Thickness',0.03);
show(c)

Figure contains an axes. The axes with title loopCircular antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

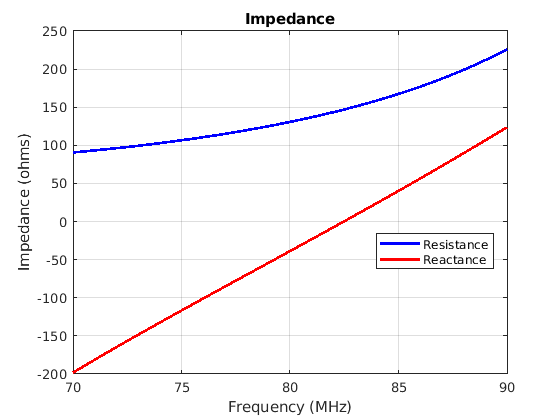

Вычислите импеданс круговой антенны цикла по частотному диапазону 70MHz-90MHz.

c = loopCircular('Radius',0.64,'Thickness',0.03);
impedance(c,linspace(70e6,90e6,31))

Figure contains an axes. The axes with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

Ссылки

[1] Balanis, C.A. Теория антенны. Анализ и проектирование, 3-й Эд. Нью-Йорк: Вайли, 2005.

Смотрите также

| |

Темы

Представленный в R2015a
