draCylindrical

Создайте цилиндрическую диэлектрическую антенну резонатора

расширьте все на странице

    Описание

    draCylindrical объект создает цилиндрическую диэлектрическую антенну резонатора. Цилиндрическая диэлектрическая антенна резонатора состоит из цилиндрического диэлектрика, помещенного в наземную плоскость. Это имеет высокую мощность коммутируемой мощности и может обеспечить высокое усиление и пропускную способность. Эти антенны более подходят для использования на микроволновых частотах. Цилиндрические диэлектрические антенны резонатора широко используются в носителе - и коммуникации дальние.

    Cylindrical DRA geometry, default radiation pattern, and impedance plot.

    Создание

    Синтаксис

    ant = draCylindrical
    ant = draCylindrical(Name,Value)

    Описание

    пример

    ant = draCylindrical создает цилиндрическую диэлектрическую антенну резонатора с размерностями для резонансной частоты 1,5 ГГц. Антенна по умолчанию является зондом, питаемым feedpoint в начале координат.

    пример

    ant = draCylindrical(Name,Value) Свойства наборов с помощью одной или нескольких пар "имя-значение". Например, draCylindrical('ResonatorRadius',0.04) создает цилиндрическую диэлектрическую антенну резонатора с радиусом диэлектрического набора резонатора к 40 мм.

    Свойства

    развернуть все

    Радиус диэлектрического резонатора в виде положительной скалярной величины в метрах.

    Пример: 'ResonatorRadius',0.05

    Типы данных: double

    Тип диэлектрического материала, используемого в качестве подложки в виде объекта диэлектрического материала. Можно выбрать любой материал из DielectricCatalog или используйте свой собственный диэлектрический материал. Для получения дополнительной информации смотрите dielectric. Для получения дополнительной информации о диэлектрической запутывающей подложке смотрите Запутывающий.

    Примечание

    Размерности подложки должны быть меньшими, чем наземные размерности плоскости.

    Пример: d = dielectric('FR4'); 'Substrate',d

    Пример: d = dielectric; d.Name = 'sub1'; d.EpsilonR = 2.3; d.LossTangent = 0.002; d.Thickness = 0.01; ant.Substrate = d;

    Оснуйте плоскую длину в виде положительной скалярной величины в метрах. По умолчанию основывайтесь, плоская длина измеряется вдоль оси X. Установите 'GroundPlaneLength' к Inf использовать бесконечный наземный метод плоскости для анализа антенны.

    Пример: 'GroundPlaneLength',120e-3

    Типы данных: double

    Оснуйте плоскую ширину в виде положительной скалярной величины в метрах. По умолчанию основывайтесь, плоская ширина измеряется вдоль оси Y. Установите 'GroundPlaneWidth' к Inf использовать бесконечный наземный метод плоскости для анализа антенны.

    Пример: 'GroundPlaneWidth',118e-3

    Типы данных: double

    Ширина канала в виде положительной скалярной величины в метрах.

    Пример: 'FeedWidth',5e-05

    Типы данных: double

    Высота канала в виде положительной скалярной величины в метрах.

    Пример: 'FeedHeight',0.060

    Типы данных: double

    Расстояние со знаком feedpoint от центра наземной плоскости в виде двухэлементного вектора в метрах.

    Пример: 'FeedOffset',[–0.0070 0.01]

    Типы данных: double

    Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

    Пример: m = metal('Copper'); 'Conductor',m

    Пример: m = metal('Copper'); ant.Conductor = m

    Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

    Пример: 'Tilt',90

    Пример: ant.Tilt = 90

    Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

    Типы данных: double

    Наклонная ось антенны в виде:

    • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

    • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

    • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

    Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

    Пример: 'TiltAxis',[0 1 0]

    Пример: 'TiltAxis',[0 0 0;0 1 0]

    Пример: ant.TiltAxis = 'Z'

    Смешанные элементы, добавленные к антенне, питаются в виде lumpedElement указатель на объект. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

    Пример: 'Load',lumpedelement, где lumpedelement загрузка, добавленная к каналу антенны.

    Пример: ant.Load = lumpedElement('Impedance',75)

    Функции объекта

    showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
    axialRatioКоэффициент эллиптичности антенны
    beamwidthШирина луча антенны
    chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
    currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
    designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
    efficiencyКПД излучения антенны
    EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
    impedanceВходной импеданс антенны; отсканируйте импеданс массива
    meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
    meshconfigИзмените режим mesh структуры антенны
    optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
    patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
    patternAzimuthШаблон азимута антенны или массива
    patternElevationШаблон вертикального изменения антенны или массива
    rcsВычислите и постройте радарное сечение (RCS) платформы, антенны или массива
    returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
    sparametersS-объект-параметра
    vswrНапряжение постоянное отношение волны антенны

    Примеры

    свернуть все

    Скрипт Open Live Script

    Создайте цилиндрическую диэлектрическую антенну резонатора со свойствами по умолчанию.

    ant = draCylindrical
    ant =
  draCylindrical with properties:

      ResonatorRadius: 0.0200
            Substrate: [1×1 dielectric]
    GroundPlaneLength: 0.1400
     GroundPlaneWidth: 0.0800
            FeedWidth: 1.0000e-03
           FeedHeight: 0.0500
           FeedOffset: [0 0]
            Conductor: [1×1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1×1 lumpedElement]

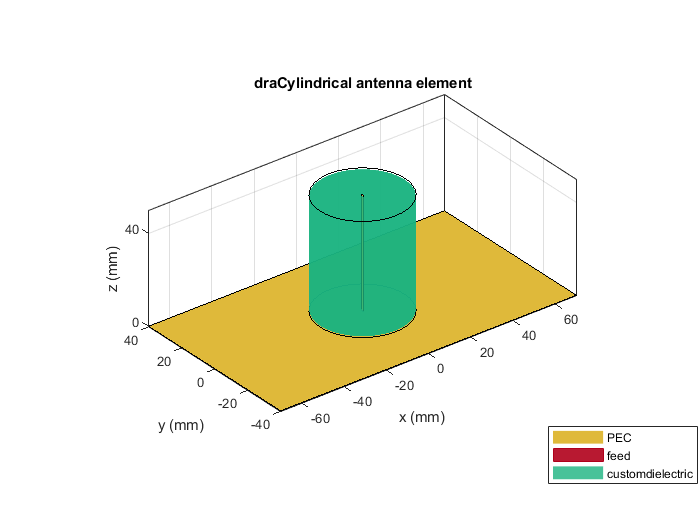

    Просмотрите антенну с помощью show функция.

    show(ant)

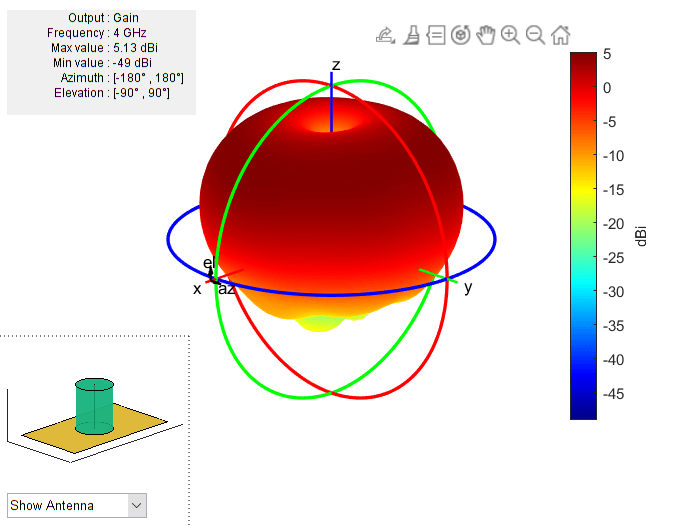

    Постройте диаграмму направленности цилиндрической диэлектрической антенны резонатора на частоте 4 ГГц.

    pattern(ant,4e9)

    Скрипт Open Live Script

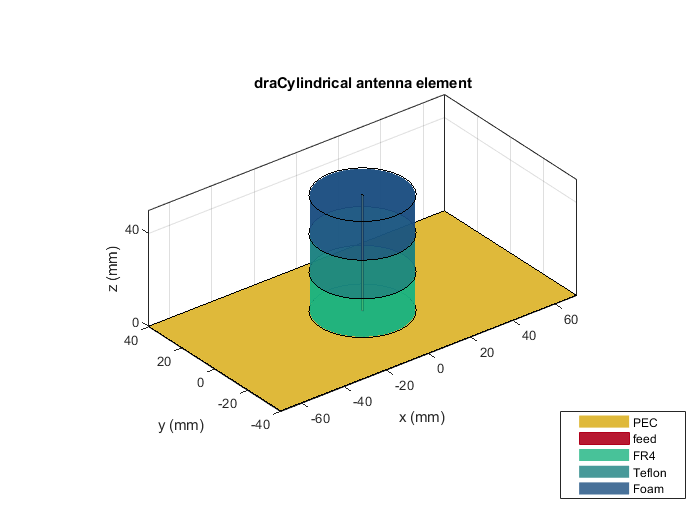

    Создайте цилиндрическую диэлектрическую антенну резонатора с FR4, Тефлоном и пеной как подложки.

    ant = draCylindrical;
d = dielectric('FR4','Teflon','Foam');
d.Thickness = [ant.Substrate.Thickness/3 ant.Substrate.Thickness/3 ant.Substrate.Thickness/3];
ant.Substrate = d;
ant = draCylindrical('Substrate',d);
show(ant)

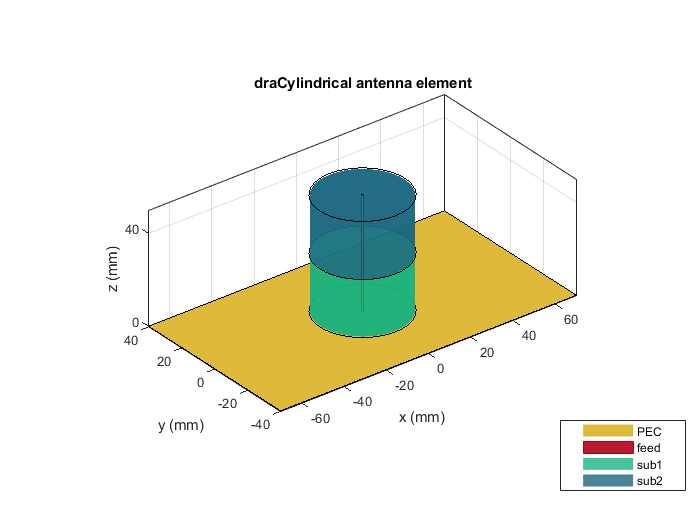

    Создайте цилиндрическую диэлектрическую антенну резонатора с подложками, имеющими относительную проницаемость как 2,3 и 4.5, соответственно. Значение касательной потерь для обоих подложки 0.002.

    ant = draCylindrical;
d = dielectric;
d.Name = {'sub1','sub2'};
d.EpsilonR = [2.3 4.5];
d.LossTangent = [0.002 0.002];
d.Thickness = [ant.Substrate.Thickness/2 ant.Substrate.Thickness/2];
ant.Substrate = d;
show(ant)

    Больше о

    развернуть все

    Ссылки

    [1] Keyrouz, S. и Д. Карателли. “Диэлектрические антенны резонатора: фундаментальные понятия, руководство по проектированию и последние разработки на частотах волны миллиметром”. Международный журнал антенн и распространения 2016 (2016): 1–20.
