draRectangular

Создайте прямоугольную диэлектрическую антенну резонатора

расширьте все на странице

    Описание

    draRectangular объект создает прямоугольную диэлектрическую антенну резонатора. Прямоугольная диэлектрическая антенна резонатора состоит из диэлектрика прямоугольной формы, помещенного в наземную плоскость. Это имеет высокую мощность коммутируемой мощности и может обеспечить высокое усиление и пропускную способность. Прямоугольная диэлектрическая антенна резонатора имеет преимущество двух соотношений сторон, которые помогают в генерации различных режимов. Эти антенны более подходят для использования на микроволновых частотах. Прямоугольные диэлектрические антенны резонатора широко используются в спутниковых и радиолокационных системах.

    Rectangular DRA geometry, default radiation pattern, and impedance plot.

    Создание

    Синтаксис

    ant = draRectangular
    ant = draRectangular(Name,Value)

    Описание

    пример

    ant = draRectangular создает прямоугольную диэлектрическую антенну резонатора с размерностями для резонансной частоты 3,3 ГГц. Антенна по умолчанию является зондом, питаемым feedpoint в начале координат.

    пример

    ant = draRectangular(Name,Value) Свойства наборов с помощью одной или нескольких пар "имя-значение". Например, draRectangular('ResonatorLength',0.04) создает прямоугольную диэлектрическую антенну резонатора с длиной диэлектрического набора резонатора к 40 мм.

    Свойства

    развернуть все

    Длина диэлектрического резонатора в виде положительной скалярной величины в метрах.

    Пример: 'ResonatorLength',0.35

    Типы данных: double

    Ширина диэлектрического резонатора в виде положительной скалярной величины в метрах.

    Пример: 'ResonatorWidth',0.30

    Типы данных: double

    Тип диэлектрического материала, используемого в качестве подложки в виде диэлектрического объекта. Можно выбрать любой материал из DielectricCatalog или задайте диэлектрик по вашему выбору. Для получения дополнительной информации смотрите dielectric. Для получения дополнительной информации о диэлектрической запутывающей подложке смотрите Запутывающий.

    Примечание

    Размерности подложки должны быть меньшими, чем наземные размерности плоскости.

    Пример: d = dielectric('FR4'); 'Substrate',d

    Пример: d = dielectric; d.Name = 'sub1'; d.EpsilonR = 2.3; d.LossTangent = 0.002; d.Thickness = 0.01; ant.Substrate = d;

    Оснуйте плоскую длину в виде положительной скалярной величины в метрах. По умолчанию основывайтесь, плоская длина измеряется вдоль оси X. Установите 'GroundPlaneLength' к Inf использовать бесконечный наземный метод плоскости для анализа антенны.

    Пример: 'GroundPlaneLength',120e-3

    Типы данных: double

    Оснуйте плоскую ширину в виде положительной скалярной величины в метрах. По умолчанию основывайтесь, плоская ширина измеряется вдоль оси Y. Установка 'GroundPlaneWidth' к Inf использовать бесконечный наземный метод плоскости для анализа антенны.

    Пример: 'GroundPlaneWidth',118e-3

    Типы данных: double

    Ширина канала в виде положительной скалярной величины в метрах.

    Пример: 'FeedWidth',5e-05

    Типы данных: double

    Высота канала в виде положительной скалярной величины в метрах.

    Пример: 'FeedHeight',0.0050

    Типы данных: double

    Расстояние со знаком feedpoint от центра наземной плоскости в виде двухэлементного вектора в метрах.

    Пример: 'FeedOffset',[–0.0070 0.01]

    Типы данных: double

    Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

    Пример: m = metal('Copper'); 'Conductor',m

    Пример: m = metal('Copper'); ant.Conductor = m

    Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

    Пример: 'Tilt',90

    Пример: ant.Tilt = 90

    Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

    Типы данных: double

    Наклонная ось антенны в виде:

    • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

    • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

    • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

    Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

    Пример: 'TiltAxis',[0 1 0]

    Пример: 'TiltAxis',[0 0 0;0 1 0]

    Пример: ant.TiltAxis = 'Z'

    Смешанные элементы, добавленные к антенне, питаются в виде lumpedElement указатель на объект. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

    Пример: 'Load',lumpedelement, где lumpedelement загрузка, добавленная к каналу антенны.

    Пример: ant.Load = lumpedElement('Impedance',75)

    Функции объекта

    showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
    axialRatioКоэффициент эллиптичности антенны
    beamwidthШирина луча антенны
    chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
    currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
    designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
    efficiencyКПД излучения антенны
    EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
    impedanceВходной импеданс антенны; отсканируйте импеданс массива
    meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
    meshconfigИзмените режим mesh структуры антенны
    optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
    patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
    patternAzimuthШаблон азимута антенны или массива
    patternElevationШаблон вертикального изменения антенны или массива
    rcsВычислите и постройте радарное сечение (RCS) платформы, антенны или массива
    returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
    sparametersS-объект-параметра
    vswrНапряжение постоянное отношение волны антенны

    Примеры

    свернуть все

    Скрипт Open Live Script

    Создайте прямоугольную диэлектрическую антенну резонатора со свойствами по умолчанию.

    ant = draRectangular
    ant =
  draRectangular with properties:

      ResonatorLength: 0.0300
       ResonatorWidth: 0.0150
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.1600
     GroundPlaneWidth: 0.1000
            FeedWidth: 1.0000e-03
           FeedHeight: 0.0200
           FeedOffset: [0 0]
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

    Просмотрите антенну с помощью show функция.

    show(ant)

    Figure contains an axes. The axes with title draRectangular antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed, customdielectric.

    Скрипт Open Live Script

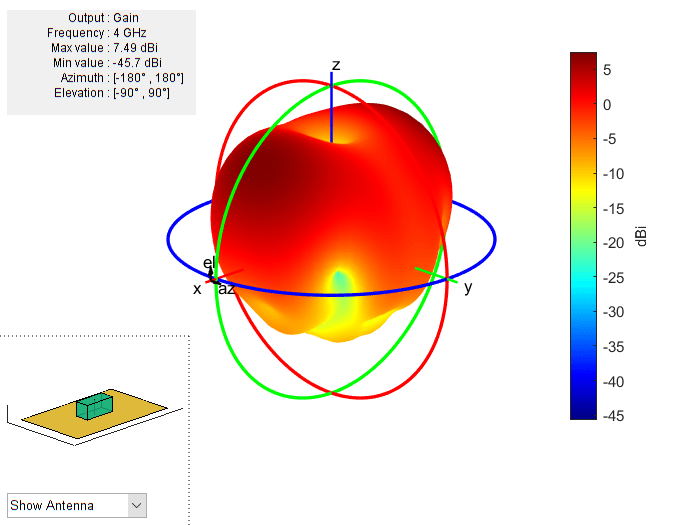

    Постройте диаграмму направленности прямоугольной диэлектрической антенны резонатора на частоте 4 ГГц.

    ant = draRectangular('ResonatorLength',0.045,'ResonatorWidth',0.02);
pattern(ant,4e9)

    Скрипт Open Live Script

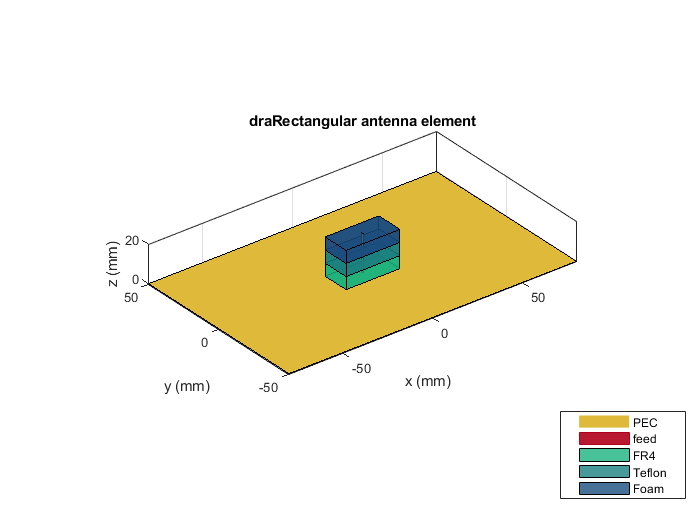

    Создайте прямоугольную диэлектрическую антенну резонатора с FR4, Тефлоном и пеной как подложки.

     ant = draRectangular;
 d = dielectric('FR4','Teflon','Foam');
 d.Thickness = [ant.Substrate.Thickness/3 ant.Substrate.Thickness/3 ant.Substrate.Thickness/3];
 ant.Substrate = d;
 ant = draRectangular('Substrate',d);
 show(ant)

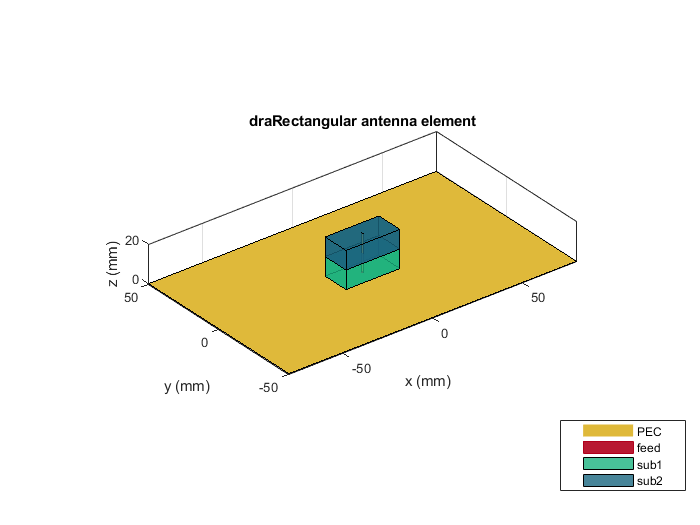

    Создайте прямоугольную диэлектрическую антенну резонатора с подложками, имеющими относительную проницаемость 2,3 и 4.5, соответственно. Значение касательной потерь для обоих подложки 0.002.

    ant = draRectangular;
d = dielectric;
d.Name = {'sub1','sub2'};
d.EpsilonR = [2.3 4.5];
d.LossTangent = [0.002 0.002];
d.Thickness = [ant.Substrate.Thickness/2 ant.Substrate.Thickness/2];
ant.Substrate = d;
show(ant)

    Больше о

    развернуть все

    Ссылки

    [1] Макаллистер, M.W., С.А. Лонг и Г.Л. Конуэй. “Прямоугольная Диэлектрическая Антенна Резонатора”. Буквы электроники 19, № 6 (1983): 218.
