vivaldiAntipodal

Создайте диаметрально противоположный элемент Vivaldi

расширьте все на странице

Описание

vivaldiAntipodal объект создает диаметрально противоположный элемент Vivaldi. Диаметрально противоположный Vivaldi прибывает под группой заостренных антенн паза огня конца, и такие антенны, как ожидают, предоставят среднему усилению меньше лепестков стороны и широкой пропускной способности. Эти антенны являются низкой стоимостью, геометрически простой в форме, и в основном используемой в радарных приложениях и радиосвязях.

Default view of a antipodal vivaldi antenna element showing the antenna parameters and the feed location.

Создание

Синтаксис

ant = vivaldiAntipodal
ant = vivaldiAntipodal(Name,Value)

Описание

ant = vivaldiAntipodal создает диаметрально противоположный объект Vivaldi. По умолчанию антенна строится в начале координат, и размерность выбраны для рабочей частоты 3,22 ГГц.

пример

ant = vivaldiAntipodal(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, aviv = vivaldiAntipodal('BoardLength',0.2) создает диаметрально противоположный Vivaldi с длиной платы 0,2 м.

Примечание

Свойства, которые вы не задаете, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Длина PCB в виде скаляра в метре.

Пример: 'BoardLength',2e-3

Ширина PCB в виде скаляра в метре.

Пример: 'BoardWidth',2e-3

Высота PCB в виде скаляра в метре.

Пример: 'Height',1e-6

Вводный уровень заострения в виде скаляра. Это свойство определяет уровень в который переходы метки от feedpoint до апертуры. Минимальное значение OpeningRate 1 и максимальным значением является 80.

Пример: 'OpeningRate',1.2

Типы данных: double

Длина заострения во внутреннем крае антенны в виде скаляра в метрах.

Пример: 'InnerTaperLength',2e-3

Длина заострения во внешнем крае антенны в виде скаляра в метре.

Пример: 'OuterTaperLength',2e-3

Ширина апертуры в виде скаляра в метрах.

Пример: 'ApertureWidth',3e-3

Ширина полосы используется в feedpoint в виде скаляра в метрах.

Пример: 'StripLineWidth',0.3

Типы данных: double

Оснуйте плоскую ширину, задал скаляр в метрах. По умолчанию основывайтесь, плоская ширина измеряется вдоль Оси Y.

Пример: 'GroundPlaneWidth',4

Типы данных: double

Тип диэлектрического материала, используемого в качестве подложки в виде диэлектрического объекта. Для получения дополнительной информации смотрите dielectric. Для получения дополнительной информации о диэлектрической запутывающей подложке смотрите Запутывающий. По умолчанию, dielectric Rogers RO4003C с EpsilonR из 3,38, LossTangent из 0,0027, и Thickness из 0,000508

Пример: ant= vivaldiAntipodal('Substrate',dielectric('Name','RO4003C','EpsilonR',3.38,'LossTangent',0.0027,'Thickness',0.6e-3))

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Смешанные элементы, добавленные к антенне, питаются в виде смешанного указателя на объект элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: avi.Load = lumpedElement('Impedance',75)

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
impedanceВходной импеданс антенны; отсканируйте импеданс массива
sparametersS-объект-параметра
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
vswrНапряжение постоянное отношение волны антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте

Примеры

свернуть все

Скрипт Open Live Script

Создайте диаметрально противоположный объект антенны Vivaldi с заданными свойствами.

avi = vivaldiAntipodal("OpeningRate",30,'Substrate',dielectric('Name','RO4003C','EpsilonR',3.38,'LossTangent',0.0027,...
            'Thickness',0.508e-3))
avi =
  vivaldiAntipodal with properties:

         BoardLength: 0.2020
          BoardWidth: 0.1200
              Height: 5.0800e-04
         OpeningRate: 30
      StripLineWidth: 0.0011
    OuterTaperLength: 0.0800
    InnerTaperLength: 0.1870
       ApertureWidth: 0.0840
    GroundPlaneWidth: 0.0500
           Substrate: [1x1 dielectric]
           Conductor: [1x1 metal]
                Tilt: 0
            TiltAxis: [1 0 0]
                Load: [1x1 lumpedElement]

Просмотрите антенну.

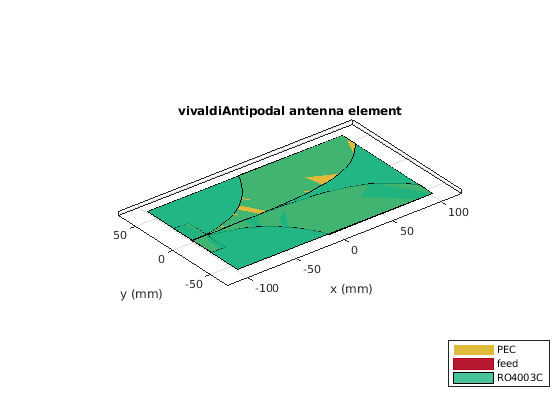

show(avi)

Figure contains an axes. The axes with title vivaldiAntipodal antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed, RO4003C.

Скрипт Open Live Script
Постройте диаграмму направленности диаметрально противоположной антенны Vivaldi на уровне 3 ГГц
avi=vivaldiAntipodal("OpeningRate",30,'Substrate',dielectric('Name','RO4003C','EpsilonR',3.38,'LossTangent',0.0027,...
'Thickness',0.508e-3))
avi =
  vivaldiAntipodal with properties:

         BoardLength: 0.2020
          BoardWidth: 0.1200
              Height: 5.0800e-04
         OpeningRate: 30
      StripLineWidth: 0.0011
    OuterTaperLength: 0.0800
    InnerTaperLength: 0.1870
       ApertureWidth: 0.0840
    GroundPlaneWidth: 0.0500
           Substrate: [1x1 dielectric]
           Conductor: [1x1 metal]
                Tilt: 0
            TiltAxis: [1 0 0]
                Load: [1x1 lumpedElement]

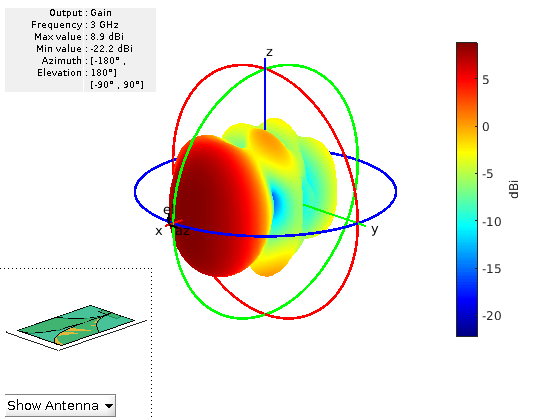

pattern(avi,3e9)
Figure contains an axes and other objects of type uicontrol. The axes contains 5 objects of type patch, surface. This object represents RO4003C.
Ссылки
[1] Balanis, C.A. Теория антенны. Анализ и проектирование, 3-й Эд. Нью-Йорк: Вайли, 2005.
