cassegrainOffset

Создайте смещенную кассетную антенну

Описание

The cassegrainOffset объект создает смещенную антенну Cassegrain. Смещенная антенна Кассегрена является параболической антенной, где подающая антенна установлена вне оси, чтобы выпуклить субрефлектор и вогнутый основной отражатель. Асимметричное расположение отражателей обеспечивает меньшую блокировку для волн, перенаправленных от основного отражателя. Преимущество этих антенн заключается в высоком усилении, уменьшении боковых стенок и улучшенной перекрестной поляризации. Смещенные антенны Кассегрена используются в наземных антеннах спутниковой связи, радиолокационных системах и, радиотелескопах, среди других применений.

Offset cassegrain antenna geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

ant = cassegrainOffset

ant = cassegrainOffset(Name,Value)

Описание

пример

ant = cassegrainOffset создает коническо-рогово-питаемую смещенную антенну Кассегрена с размерностями для резонансной частоты 17,8 ГГц.

пример

ant = cassegrainOffset(Name,Value) устанавливает свойства с помощью одной или нескольких пар "имя-значение". Для примера, ant = cassegrainOffset('FocalLength', 0.04) создает смещенную антенну Cassegrain с фокусным расстоянием основного отражателя, установленным на 40 мм.

Свойства

расширить все

`Exciter` - Тип антенны или массива, используемый в качестве возбудителя
`hornConical` (по умолчанию) | `antenna` | объекта `array` объект

Тип антенны, используемый в качестве возбудителя, задается как antenna или array объект.

Пример: 'Exciter',dipole

Пример: ant.Exciter = dipole

Пример: ant.Exciter = rectangularArray('invertedF')

`Radius` - Радиус основного и субрефлектора
`[0.3175 0.0330]` (по умолчанию) | двухэлементный вектор

Радиус основного и субрефлектора, заданный как двухэлементный вектор с каждым модулем в метрах. Первый элемент задает радиус основного отражателя, а второй элемент задает радиус вспомогательного отражателя.

Пример: 'Radius',[0.4 0.2]

Пример: ant.Radius = [0.4 0.2]

Типы данных: double

`FocalLength` - Фокусное расстояние основного отражателя
`0.5` (по умолчанию) | положительная скалярная величина

Фокусное расстояние основного отражателя, заданное как положительная скалярная величина в метрах.

Пример: 'FocalLength',0.0850

Пример: ant.FocalLength = 0.0850

Типы данных: double

`MainReflectorOffset` - Расстояние центра основного отражателя по оси x от x = 0
`0.5` (по умолчанию) | положительная скалярная величина

Расстояние между основным отражателем и x = 0 вдоль оси X, заданное как положительный скаляр в метрах.

Пример: 'MainReflectorOffset',0.8

Пример: ant.MainReflectorOffset = 0.8

Типы данных: double

`DualReflectorSpacing` - Расстояние между нижним ребром основного отражателя и верхним краем субрефлектора вдоль оси X
`0.035` (по умолчанию) | положительная скалярная величина

Расстояние между нижним ребром основного отражателя и верхним краем вспомогательного отражателя вдоль оси x заданное как положительная скалярная величина в метрах.

Пример: 'DualReflectorSpacing',0.8

Пример: ant.DualReflectorSpacing = 0.8

Типы данных: double

`InterAxialAngle` - Угол между системой координат основного отражателя и субрефлектора
`5` (по умолчанию) | положительное целое число

Угол между основным отражателем и подсистемами координат отражателя, заданный как положительное целое число в степенях.

Пример: 'InterAxialAngle',8

Пример: ant.InterAxialAngle = 8

Типы данных: double

`ReflectorTilt` - Угол наклона отражателей
`[53.13 11.37]` (по умолчанию) | двухэлементный вектор

Угол наклона отражателей, заданный как двухэлементный вектор с каждым модулем в степенях. Первый элемент задает наклон основного отражателя, а второй элемент задает наклон вспомогательного отражателя.

Примечание

Можно использовать BasisReflectorTilt, чтобы получить начальное значение углов наклона отражателей относительно размерностей отражателя.

Пример: 'ReflectorTilt',[60 20]

Пример: ant.ReflectorTilt = [60 20]

Типы данных: double

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скалярный вектор |

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор Декартовых координат | два трехэлементных вектора Декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на x -, y - и z - осях.
Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

`Load` - Кулачковые элементы
[1x1 `lumpedElement`] (по умолчанию) | `lumpedElement` объект

Объединенные элементы, добавленные к подаче антенны, заданы как lumpedElement указатель на объект. Можно добавить нагрузку в любое место на поверхности антенны. По умолчанию нагрузка находится в подаче. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedelement, где lumpedelement - нагрузка, добавляемая к подаче антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Функции объекта

`show`	Отобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Лучевая ширина антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массива
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массива
`design`	Проектируйте антенну или массивы прототипа для резонанса на заданной частоте
`EHfields`	Электрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
`impedance`	Входное сопротивление антенны; импеданс скана массива
`mesh`	Сетчатые свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените сетчатый режим структуры антенны
`optimize`	Оптимизируйте антенну или массив с помощью оптимизатора SADEA
`pattern`	Диаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
`patternAzimuth`	Азимутальный шаблон антенны или массива
`patternElevation`	Шаблон повышения антенны или массива
`rcs`	Вычислите и постройте график радарного сечения (RCS) платформы, антенны или массива
`returnLoss`	Обратная потеря антенны; Скан возврата потеря массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны антенны

Примеры

свернуть все

Создайте по умолчанию Смещение Кассегрена Антенна с Двумя Отражателями и Постройте Диаграмму направленности излучения

Открыть Live Script

Создайте смещение cassegrain двойную отражающую антенну с свойствами по умолчанию.

ant = cassegrainOffset

ant =
  cassegrainOffset with properties:

                 Exciter: [1×1 hornConical]
                  Radius: [0.3475 0.0650]
             FocalLength: 0.5000
     MainReflectorOffset: 0.5000
         InterAxialAngle: 5
    DualReflectorSpacing: 0.0350
           ReflectorTilt: [53.1300 11.3700]
                    Tilt: 0
                TiltAxis: [1 0 0]
                    Load: [1×1 lumpedElement]

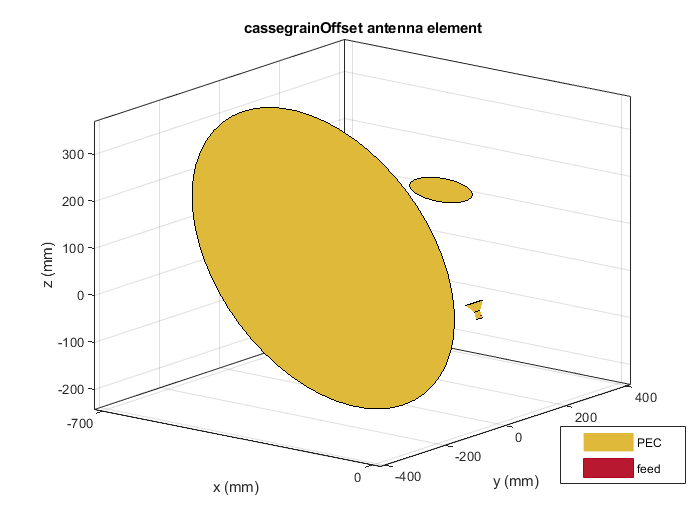

Просмотрите антенну с помощью show функция.

show(ant);

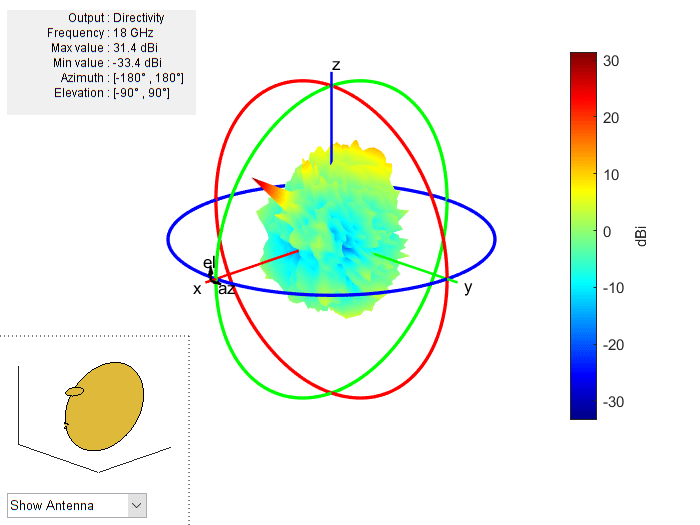

Постройте график диаграммы направленности излучения смещения антенны с двойным отражателем кассеты на частоте 18 ГГц.

pattern(ant,18e9);

Импеданс смещенной кассетной антенны

Открыть Live Script

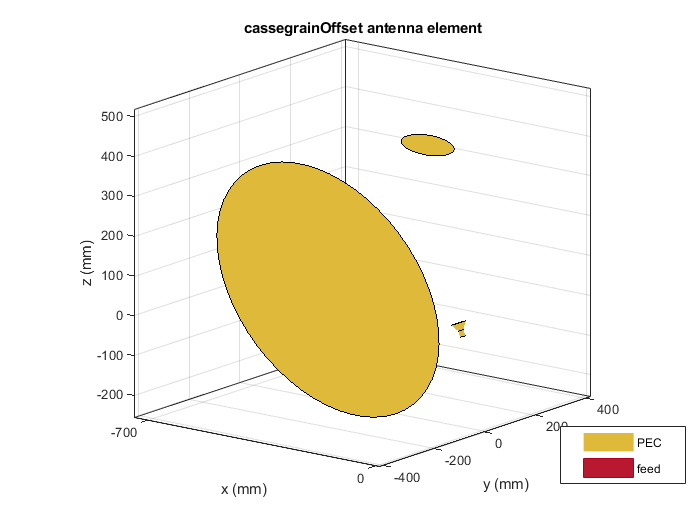

Создайте и посмотрите смещенную кассетную антенну с оптимальными углами наклона отражателя и со следующими спецификациями:

Фокусное расстояние = 0,8 м

Межосевой угол = 5 степени

ant = cassegrainOffset('InterAxialAngle',5,'FocalLength',0.8)

ant =
  cassegrainOffset with properties:

                 Exciter: [1×1 hornConical]
                  Radius: [0.3475 0.0650]
             FocalLength: 0.8000
     MainReflectorOffset: 0.5000
         InterAxialAngle: 5
    DualReflectorSpacing: 0.0350
           ReflectorTilt: [53.1300 11.3700]
                    Tilt: 0
                TiltAxis: [1 0 0]
                    Load: [1×1 lumpedElement]

show(ant)

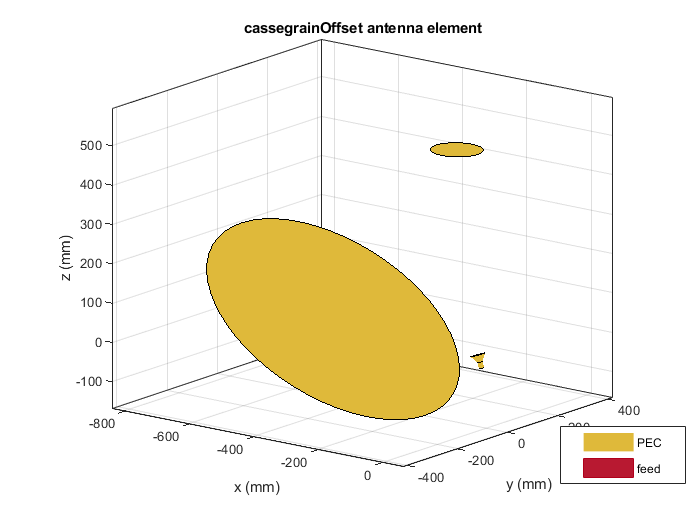

Просмотрите смещенную кассетную антенну с оптимальными углами наклона отражателя.

ant.ReflectorTilt = ant.BasisReflectorTilt

ant =
  cassegrainOffset with properties:

                 Exciter: [1×1 hornConical]
                  Radius: [0.3475 0.0650]
             FocalLength: 0.8000
     MainReflectorOffset: 0.5000
         InterAxialAngle: 5
    DualReflectorSpacing: 0.0350
           ReflectorTilt: [34.7080 0.9748]
                    Tilt: 0
                TiltAxis: [1 0 0]
                    Load: [1×1 lumpedElement]

show(ant)

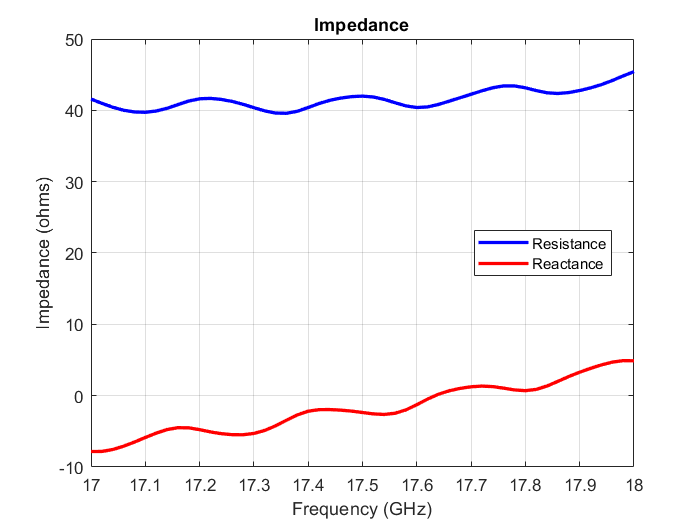

Вычислите импеданс антенны по частотному диапазону 17 ГГц - 18 ГГц.

impedance(ant,linspace(17e9,18e9,51))

Создайте решетчатое Смещение кассетную антенну

Открыть Live Script

Создайте линейный массив антенн боути.

e = bowtieTriangular('Tilt',90,'TiltAxis',[0 1 0]);
arr = linearArray('Element',e,'ElementSpacing',0.25);

Создайте смещенную кассетную антенну с линейным массивом в качестве возбудителя.

ant = cassegrainOffset('Exciter',arr)

ant =
  cassegrainOffset with properties:

                 Exciter: [1x1 linearArray]
                  Radius: [0.3475 0.0650]
             FocalLength: 0.5000
     MainReflectorOffset: 0.5000
         InterAxialAngle: 5
    DualReflectorSpacing: 0.0350
           ReflectorTilt: [53.1300 11.3700]
                    Tilt: 0
                TiltAxis: [1 0 0]
                    Load: [1x1 lumpedElement]

show(ant)
view([-22 1])

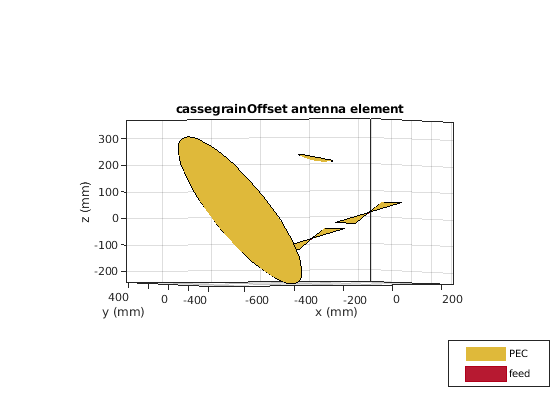

Figure contains an axes. The axes with title cassegrainOffset antenna element contains 9 objects of type patch, surface. These objects represent PEC, feed.

Подробнее о

расширить все

BasisReflectorTilt

Вычисляет углы наклона отражателей как стартовый параметр для заданных размерностей отражателя, заданный как двухэлементный вектор с каждым модулем в степенях. Первый элемент задает угол наклона основного отражателя, а второй элемент задает угол наклона вспомогательного отражателя.

Пример: ant.ReflectorTilt = ant.BasisReflectorTilt

Инструкции по параметрическому анализу

Чтобы понять, как свойства cassegrainOffset объект антенны влияет на проект антенны, используйте следующие инструкции по параметрическому анализу.

Чтобы увеличить рабочую частоту, используйте Radius уменьшить радиус отражателей cassegrainOffset антенна.
Чтобы увеличить коэффициент усиления, выберите hornCorrugated или hornConicalCorrugated как возбудитель для cassegrainOffset объект антенны.
Изменение усиления зависит от свойств InterAxialAngle и DualReflectorSpacing.
Используйте свойство BasisReflectorTilt (только для чтения), чтобы вычислить теоретическое значение ReflectorTilt.

Ссылки

[1] Granet, C. «Разработка классических Смещений кассетных или григорианских двухрефлекторных антенн из комбинаций предписанных геометрических Параметров». IEEE Antennas and Propagation Magazine 44, № 3 (июнь 2002): 114-123.

См. также

cassegrain | gregorian | gregorianOffset

Темы

Вращайте антенны и массивы

Введенный в R2021a
