gregorianOffset

Создайте смещенную григорианскую антенну

Описание

The gregorianOffset объект создает смещение григорианскую антенну. Смещение Григорианская антенна является параболической антенной. Он состоит из подающей антенны, установленной вне оси вогнутого вспомогательного отражателя и вогнутого основного отражателя. Асимметричное расположение отражателей обеспечивает меньшую блокировку для волн, перенаправленных от основного отражателя. Преимуществом этих антенн является высокий коэффициент усиления, чтобы уменьшить боковые лепестки и улучшить перекрестную поляризацию. Смещения григорианских антенн используются в наземных антеннах спутниковой связи, радиолокационных системах и, радиотелескопах и т. д.

Offset Gregorian antenna geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

ant = gregorianOffset

ant = gregorianOffset(Name,Value)

Описание

пример

ant = gregorianOffset создает конический рог, питаемый смещенной григорианской антенной с размерностями для резонансной частоты 17,76 ГГц.

пример

ant = gregorianOffset(Name,Value) устанавливает свойства с помощью одной или нескольких пар "имя-значение". Для примера, ant = gregorianOffset('FocalLength', 0.04) создает смещение григорианскую антенну с фокусным расстоянием основного отражателя, установленным на 40 мм.

Свойства

расширить все

`Exciter` - Тип антенны, используемый в качестве возбудителя
`hornConical` (по умолчанию) | `antenna` | объекта `array` объект

Тип антенны, используемый в качестве возбудителя, задается как антенна или объект массива.

Пример: 'Exciter',dipole

Пример: ant.Exciter = dipole

Пример: ant.Exciter = rectangularArray('invertedF')

`Radius` - Радиус основного и субрефлектора
`[0.3 0.06]` (по умолчанию) | двухэлементный вектор

Радиус основного и субрефлектора, заданный как двухэлементный вектор с каждым модулем в метрах. Первый элемент задает радиус основного отражателя, а второй элемент задает радиус вспомогательного отражателя.

Пример: 'Radius',[0.4 0.2]

Пример: ant.Radius = [0.4 0.2]

Типы данных: double

`FocalLength` - Фокусное расстояние основного отражателя
`0.245` (по умолчанию) | положительная скалярная величина

Фокусное расстояние основного отражателя, заданное как положительное скалярное целое число в метрах.

Пример: 'FocalLength',0.0850

Пример: ant.FocalLength = 0.0850

Типы данных: double

`MainReflectorOffset` - Расстояние центра основного отражателя по оси X от x = 0
`0.26` (по умолчанию) | положительная скалярная величина

Расстояние между основным отражателем и x = 0 вдоль оси X, заданное как положительное скалярное целое число в метрах.

Пример: 'MainReflectorOffset',0.8

Пример: ant.MainReflectorOffset = 0.8

Типы данных: double

`DualReflectorSpacing` - Расстояние между нижним ребром основного отражателя и верхним краем субрефлектора вдоль оси X
`0.045` (по умолчанию) | положительная скалярная величина

Интервал между нижним ребром основного отражателя и верхним краем субрефлектора вдоль оси X, заданная как положительное скалярное целое число в метрах.

Пример: 'DualReflectorSpacing',0.8

Пример: ant.DualReflectorSpacing = 0.8

Типы данных: double

`InterAxialAngle` - Угол между системами координат основного отражателя и субрефлектора
`15` (по умолчанию) | положительная скалярная величина

Угол между основным отражателем и системами координат субрефлектора, заданный как положительное скалярное целое число в степенях.

Пример: 'InterAxialAngle',8

Пример: ant.InterAxialAngle = 8

Типы данных: double

`ReflectorTilt` - Угол наклона отражателей
`[55.9 31.6]` (по умолчанию) | двухэлементный вектор

Угол наклона отражателей, заданный как двухэлементный вектор с каждым модулем в степенях. Первый элемент задает наклон основного отражателя, а второй элемент задает наклон вспомогательного отражателя.

Примечание

Можно использовать свойство BasisReflectorTilt, чтобы получить начальное значение углов наклона отражателей относительно размерностей отражателя.

Пример: 'ReflectorTilt',[60 20]

Пример: ant.ReflectorTilt = [60 20]

Типы данных: double

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скалярный вектор |

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор Декартовых координат | два трехэлементных вектора Декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.
Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

`Load` - Кулачковые элементы
[1x1 `lumpedElement`] (по умолчанию) | `lumpedElement` объект

Объединенные элементы, добавленные к подаче антенны, заданы как lumpedElement указатель на объект. Можно добавить нагрузку в любое место на поверхности антенны. По умолчанию нагрузка находится в подаче. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedelement, где lumpedelement - нагрузка, добавляемая к подаче антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Функции объекта

`show`	Отобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Лучевая ширина антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массива
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массива
`design`	Проектируйте антенну или массивы прототипа для резонанса на заданной частоте
`EHfields`	Электрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
`impedance`	Входное сопротивление антенны; импеданс скана массива
`mesh`	Сетчатые свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените сетчатый режим структуры антенны
`optimize`	Оптимизируйте антенну или массив с помощью оптимизатора SADEA
`pattern`	Диаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
`patternAzimuth`	Азимутальный шаблон антенны или массива
`patternElevation`	Шаблон повышения антенны или массива
`rcs`	Вычислите и постройте график радарного сечения (RCS) платформы, антенны или массива
`returnLoss`	Обратная потеря антенны; Скан возврата потеря массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны антенны

Примеры

свернуть все

Создайте по умолчанию Смещение Григорианской Двойной Отражательной Антенны и постройте Диаграмму направленности излучения

Открыть Live Script

Создайте смещение григорианскую антенну с двумя отражателями с свойствами по умолчанию.

ant = gregorianOffset

ant =
  gregorianOffset with properties:

                 Exciter: [1x1 hornConical]
                  Radius: [0.3000 0.0600]
             FocalLength: 0.2450
     MainReflectorOffset: 0.2600
         InterAxialAngle: 15
    DualReflectorSpacing: 0.0450
           ReflectorTilt: [55.9000 31.6000]
                    Tilt: 0
                TiltAxis: [1 0 0]
                    Load: [1x1 lumpedElement]

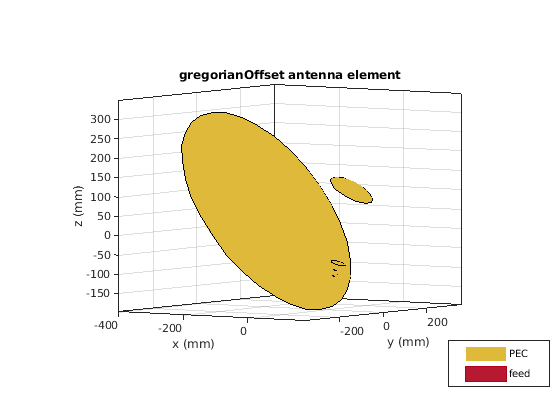

Просмотрите антенну с помощью show функция.

show(ant);

Figure contains an axes. The axes with title gregorianOffset antenna element contains 7 objects of type patch, surface. These objects represent PEC, feed.

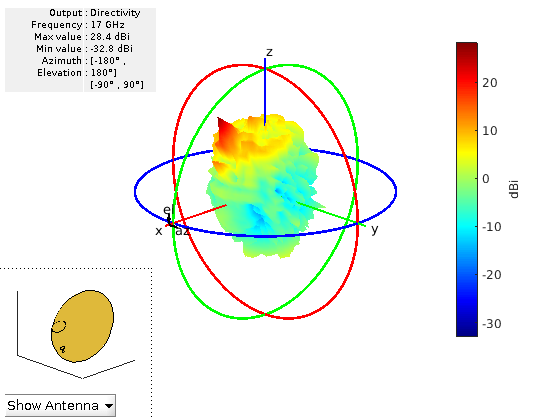

Постройте график диаграммы григорианской антенны смещения двойным отражателем на частоте 17 ГГц.

pattern(ant,17e9);

Figure contains an axes and other objects of type uicontrol. The axes contains 7 objects of type patch, surface.

Создайте решетчатое Смещение григорианской антенны

Открыть Live Script

Создайте круговой массив прямоугольных спиральных антенн.

e = spiralRectangular;
arr = circularArray('Element',e,'Radius',0.02);

Создайте круговую антенну Григориана с питанием от решетки.

ant = gregorianOffset('Exciter',arr)

ant =
  gregorianOffset with properties:

                 Exciter: [1x1 circularArray]
                  Radius: [0.3000 0.0600]
             FocalLength: 0.2450
     MainReflectorOffset: 0.2600
         InterAxialAngle: 15
    DualReflectorSpacing: 0.0450
           ReflectorTilt: [55.9000 31.6000]
                    Tilt: 0
                TiltAxis: [1 0 0]
                    Load: [1x1 lumpedElement]

show(ant)

Figure contains an axes. The axes with title gregorianOffset antenna element contains 17 objects of type patch, surface. These objects represent PEC, feed.

Подробнее о

расширить все

BasisReflectorTilt

Вычисляет углы наклона отражателей как стартовый параметр для заданных размерностей отражателя, заданный как двухэлементный вектор с каждым модулем в степенях. Первый элемент задает угол наклона основного отражателя, а второй элемент задает угол наклона вспомогательного отражателя.

Пример: ant.ReflectorTilt = ant.BasisReflectorTilt

Инструкции по параметрическому анализу

Чтобы понять, как свойства gregorianOffset объект антенны влияет на проект антенны, используйте следующие инструкции по параметрическому анализу.

Чтобы увеличить рабочую частоту, используйте Radius уменьшить радиус отражателей gregorianOffset антенна.
Чтобы увеличить коэффициент усиления, выберите hornCorrugated или hornConicalCorrugated как возбудитель для gregorianOffset объект антенны.
Изменение усиления зависит от свойств InterAxialAngle и DualReflectorSpacing.
Используйте свойство OptimumReflectorTilt (только для чтения), чтобы вычислить теоретическое значение ReflectorTilt.

Ссылки

[1] Granet, C. «Разработка классических Смещений кассетных или григорианских двухрефлекторных антенн из комбинаций предписанных геометрических Параметров». IEEE Antennas and Propagation Magazine 44, № 3 (июнь 2002): 114-123.

См. также

cassegrain | cassegrainOffset | gregorian

Темы

Вращайте антенны и массивы

Введенный в R2021a
