hornCorrugated

Создайте прямоугольную рифлено-роговую антенну

развернуть все на странице

Описание

The hornCorrugated создает прямоугольную рифлено-роговую антенну с пазами на внутренних стенках факела. Эти антенны обеспечивают уменьшение разлива и имеют симметрию луча и низкий уровень бокового шва, поэтому они широко используются в качестве подачи в рефлекторных антеннах при широковещательной передаче.

Rectangular corrugated horn antenna geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

ant = hornCorrugated
ant = hornCorrugated(Name,Value)

Описание

пример

ant = hornCorrugated создает прямоугольную рифлено-роговую антенну для резонансной частоты 15,28 ГГц.

ant = hornCorrugated(Name,Value) устанавливает свойства с помощью одной или нескольких пар "имя-значение". Для примера, ant = hornCorrugated('FlareLength', 0.045) создает прямоугольную рифлено-роговую антенну с установленной на 45 мм длиной вспышки рупора.

Свойства

расширить все

Длина факела, заданная как положительная скалярная величина в метрах.

Пример: 'FlareLength',0.35

Типы данных: double

Ширина факела, заданная как положительная скалярная величина в метрах.

Пример: 'FlareWidth',0.2

Типы данных: double

Высота факела, заданная как положительная скалярная величина в метрах.

Пример: 'FlareHeight',0.15

Типы данных: double

Длина прямоугольного волновода, заданная как положительная скалярная величина в метрах.

Пример: 'Length',0.09

Типы данных: double

Ширина прямоугольного волновода, заданная как положительная скалярная величина в метрах.

Пример: 'Width',0.05

Типы данных: double

Высота прямоугольного волновода, заданная как положительная скалярная величина в метрах.

Пример: 'Height',0.0200

Типы данных: double

Высота подачи, заданная как положительная скалярная величина в метрах.

Пример: 'FeedHeight',0.0050

Типы данных: double

Ширина подачи, заданная как положительная скалярная величина в метрах.

Пример: 'FeedWidth',5e-05

Типы данных: double

Подписанное расстояние фидпоинты от центра плоскости земли, заданное как двухэлементный вектор в метрах.

Пример: 'FeedOffset',[–0.0070 0.01]

Типы данных: double

Расстояние между двумя последовательными гофрами, заданное как положительная скалярная величина в метрах.

Пример: 'Pitch',0.0060

Пример: ant.Pitch = 0.0090

Типы данных: double

Расстояние первого гофра от волновода, заданное как положительная скалярная величина в метрах.

Пример: 'FirstCorrugatedDistance',0.0360

Пример: ant.FirstCorrugatedDistance = 0.0190

Типы данных: double

Ширина гофра, заданная как положительная скалярная величина в метрах.

Пример: 'CorrugateWidth',0.0058

Пример: ant.CorrugateWidth = 0.0019

Типы данных: double

Глубина гофрирования, заданная как двухэлементный вектор в метрах. Первый элемент соответствует ширине вдоль E-плоскости, а второй элемент соответствует ширине вдоль H-плоскости.

Пример: 'CorrugateDepth',[0.006 0.0560]

Пример: ant.CorrugateDepth = [0.0050 0.0790]

Типы данных: double

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.

  • Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Объединенные элементы, добавленные к подаче антенны, заданы как lumpedElement указатель на объект. Можно добавить нагрузку в любое место на поверхности антенны. По умолчанию нагрузка находится в подаче. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedElement. lumpedElement - указатель на объект для нагрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Функции объекта

showОтобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthЛучевая ширина антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массива
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массива
designПроектируйте антенну или массивы прототипа для резонанса на заданной частоте
efficiencyЭффективность излучения антенны
EHfieldsЭлектрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
impedanceВходное сопротивление антенны; импеданс скана массива
meshСетчатые свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените сетчатый режим структуры антенны
numCorrugationsToPitchВычислите тангаж для заданных гофр
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthАзимутальный шаблон антенны или массива
patternElevationШаблон повышения антенны или массива
rcsВычислите и постройте график радарного сечения (RCS) платформы, антенны или массива
returnLossОбратная потеря антенны; Скан возврата потеря массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны антенны

Примеры

свернуть все

Открыть Live Script

Создайте прямоугольную рифленую антенну по умолчанию.

ant = hornCorrugated
ant =
  hornCorrugated with properties:

               FlareLength: 0.0428
                FlareWidth: 0.0900
               FlareHeight: 0.0600
                    Length: 0.0229
                     Width: 0.0102
                    Height: 0.0075
                 FeedWidth: 8.0000e-05
                FeedHeight: 0.0037
                FeedOffset: [-0.0020 0]
    FirstCorrugateDistance: 0.0160
            CorrugateDepth: [0.0050 0.0100]
            CorrugateWidth: 0.0030
                     Pitch: 0.0060
                 Conductor: [1x1 metal]
                      Tilt: 0
                  TiltAxis: [1 0 0]
                      Load: [1x1 lumpedElement]

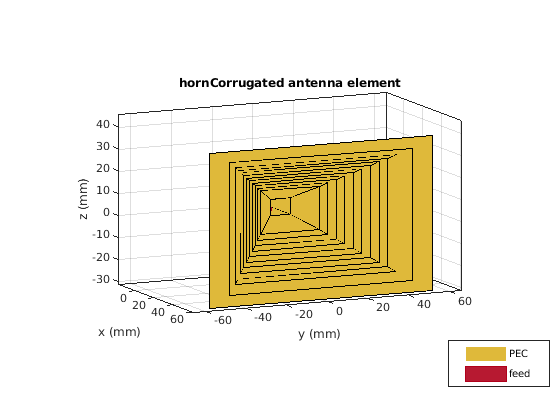

Просмотрите антенну с помощью show функция.

show(ant)

Figure contains an axes. The axes with title hornCorrugated antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

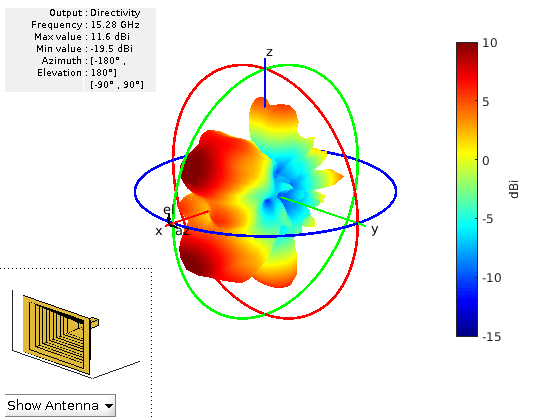

Постройте график диаграммы направленности антенны на частоте 15,28 ГГц.

p = PatternPlotOptions('MagnitudeScale',[-15 10]);
pattern(ant,15.28e9,'patternOptions',p)

Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

Ссылки

[1] Encinar, J., and J. Rebollar. Гибридный метод для анализа гофрированных и некоррутых прямоугольных рогов. Транзакции IEEE по антеннам и их распространению, том 34, № 8, август 1986, стр. 961-68.

См. также

| | |

Темы

Введенный в R2020b
