Движение

Двигатели внутреннего сгорания, электродвигатели и контроллеры

Двигательные установки в трансмиссиях включают внутренние механизмы воспламенения искры (SI) сгорания, механизмы воспламенения сжатия (CI) и электродвигатели. Используйте блоки движения, чтобы собрать подсистемы двигателей и контроллеры для оборудования в цикле (HIL) проект управления двигателем, экономия топлива уровня транспортного средства и симуляции эффективности.

Блоки

развернуть все

Двигатели внутреннего сгорания, компоненты и контроллеры

Механизмы и контроллеры

Mapped CI Engine	Модель механизма воспламенения сжатия использование интерполяционных таблиц
Mapped SI Engine	Модель механизма воспламенения Spark использование интерполяционных таблиц
Simple Engine	Упрощенная модель механизма использование интерполяционных таблиц
CI Controller	Контроллер воспламенения сжатия, который включает поток массы воздуха, крутящий момент и оценку EGR
SI Controller	Контроллер механизма воспламенения Spark, который использует запрос крутящего момента драйвера

Компоненты

CI Core Engine	Механизм воспламенения сжатия от потребления, чтобы исчерпать порт
SI Core Engine	Механизм воспламенения Spark от потребления, чтобы исчерпать порт
Mapped Core Engine	Установившаяся базовая модель механизма использование интерполяционных таблиц
Boost Drive Shaft	Повысьте скорость карданного вала
Compressor	Компрессор для повышенных механизмов
Control Volume System	Постоянный объем открытая термодинамическая система с теплопередачей
Flow Boundary	Контур потока для температуры окружающей среды и давления
Flow Restriction	Изэнтропический идеальный поток газа через отверстие
Heat Exchanger	Промежуточный охладитель или вентилятор рециркуляции выхлопного газа (EGR)
Turbine	Турбина для повышенных механизмов

Электродвигатели, инверторы и контроллеры

Двигатели и инверторы

Flux-Based PMSM	Основанный на потоке постоянный магнит синхронный двигатель
Induction Motor	Трехфазный асинхронный двигатель
Interior PMSM	Трехфазный синхронный двигатель со встроенными постоянными магнитами с синусоидальной противоэлектродвижущей силой
Mapped Motor	Сопоставленная электроника двигателя и диска, действующая в режиме управления крутящего момента
Surface Mount PMSM	Трехфазный синхронный двигатель c поверхностной установкой постоянных магнитов с синусоидальной противоэлектродвижущей силой
Three-Phase Voltage Source Inverter	Трехфазный исходный инвертор напряжения

Контроллеры

Equivalent Consumption Minimization Strategy	Контроллер управления энергопотреблением для гибридных электромобилей P0–P4
Flux-Based PM Controller	Контроллер для основанного на потоке постоянного магнита синхронный двигатель
IM Controller	Внутренний основанный на крутящем моменте, ориентированный на поле контроллер для асинхронного двигателя с дополнительным контроллером скорости внешнего контура
Interior PM Controller	Основанный на крутящем моменте, ориентированный на поле контроллер для внутреннего постоянного магнита синхронный двигатель
Surface Mount PM Controller	Основанный на крутящем моменте, ориентированный на поле контроллер для постоянного магнита поверхностного монтажа синхронный двигатель

Темы

Двигатели внутреннего сгорания

Поток массы воздуха Engine ядра SI и производство крутящего момента

Вычисление потока массы воздуха двигателя с искровым зажиганием использует или плотность скорости или двойную независимую модель фазовращателя бегунка. Чтобы вычислить момент привода, двигатель с искровым зажиганием использует или простой крутящий момент или структурированную модель крутящего момента.

Поток массы воздуха Engine ядра CI и производство крутящего момента

Вычисление потока массы воздуха механизма CI использует модель плотности скорости. Чтобы вычислить момент привода, можно сконфигурировать механизм CI, чтобы использовать простой крутящий момент или структурированную модель крутящего момента.

Электродвигатели

Сгенерируйте параметры для основанных на потоке блоков

Сгенерируйте оптимизированный токовый контроллер и параметры потока для блоков Flux-Based PMSM и Flux-Based PM Controller.

Гибридные системы

Калибруйте блок ECMS

Калибруйте блок ECMS в примере готовых узлов HEV P2.

Сопутствующая информация

Калибровочные карты Engine

Шаблон проекта Engine CI

Шаблон проекта двигателя с искровым зажиганием

Рекомендуемые примеры

Conventional Vehicle Reference Application

Пример готовых узлов автомобиля с бензиновым двигателем

Симулируйте полную модель транспортного средства с двигателем внутреннего сгорания, передачей и сопоставленными алгоритмами управления трансмиссии. Используйте для анализа соответствия трансмиссии и выбора компонента, управления и диагностического проекта алгоритма и оборудования в цикле (HIL) тестирование.

Открытый пример

CI Engine Dynamometer Reference Application

Пример готовых узлов динамометра Engine CI

Симулируйте завод по производству двигателей CI и контроллер, подключенный к динамометру с эмиссией выхлопной трубы анализатор. Используйте, чтобы калибровать, подтвердить, и оптимизировать контроллер механизма CI и параметры модели объекта управления прежде, чем интегрировать механизм с моделью транспортного средства.

Открытый пример

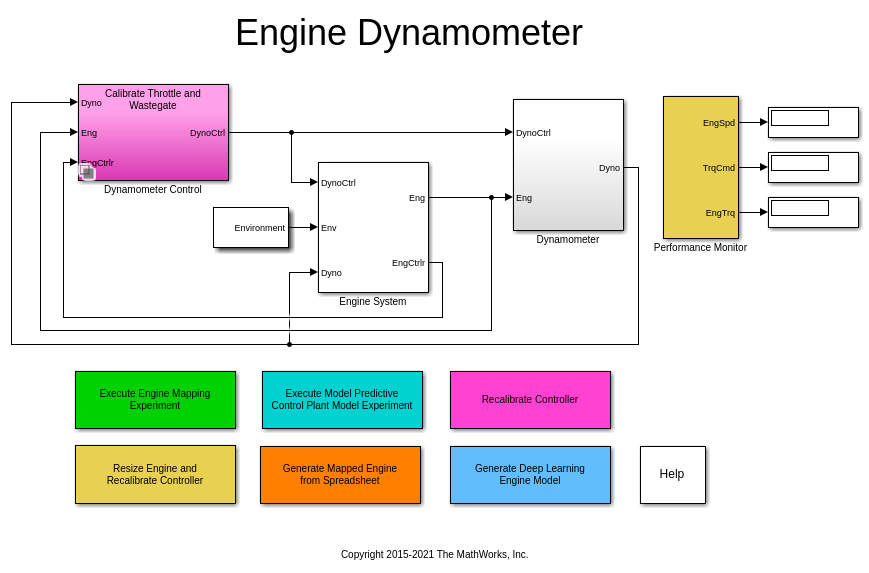

SI Engine Dynamometer Reference Application

Пример готовых узлов динамометра двигателя с искровым зажиганием

Симулируйте объект двигателя с искровым зажиганием и контроллер, подключенный к динамометру с эмиссией выхлопной трубы анализатор. Используйте, чтобы калибровать, подтвердить, и оптимизировать контроллер двигателя с искровым зажиганием и параметры модели объекта управления прежде, чем интегрировать механизм с моделью транспортного средства.

Открытый пример
