cavityCircular

Создайте кольцевую полостную поддерживающую антенну

развернуть все на странице

Описание

Используйте circularCavity объект для создания кольцевой полостной поддерживающей антенны. По умолчанию используемый возбудитель является диполем. Размерности выбираются для рабочей частоты 1 ГГц.

Default view of a circular cavity-backed antenna explaining the various parameters.

Создание

Синтаксис

circularcavity = cavityCircular
circularcavity = cavityCircular(Name,Value)

Описание

пример

circularcavity = cavityCircular создает кольцевую полостную поддерживающую антенну.

пример

circularcavity = cavityCircular(Name,Value) устанавливает свойства с помощью одной или нескольких пар "имя-значение". Для примера, circularcavity = cavityCircular('Radius',0.2) создает кольцевую полость радиусом 0,2 м. Заключайте каждое имя свойства в кавычки.

Свойства

расширить все

Тип антенны, используемый в качестве возбудителя, задается как любой одноэлементный объект антенны. Кроме отражателя и антенных элементов полости, в качестве возбудителя можно использовать любой из антенных элементов или элементов массива в Antenna Toolbox™.

Пример: 'Exciter',horn

Пример: ant.Exciter = horn

Пример: ant.Exciter = linearArray('patchMicrostrip')

Радиус полости, заданный как скаляр в метрах.

Пример: 'Radius',0.2

Пример: circularcavity.Radius = 0.2

Типы данных: double

Высота полости вдоль оси Z, заданная как скаляр в метрах.

Пример: 'Height',0.001

Пример: circularcavity.Height = 0.001

Типы данных: double

Расстояние между возбудителем и основой полости, задало скаляр в метрах.

Пример: 'Spacing',7.5e-2

Пример: circularcavity.Spacing = 7.5e-2

Типы данных: double

Тип диэлектрического материала, используемого в качестве подложки, заданный как объект. Для получения дополнительной информации см., dielectric. Для получения дополнительной информации о сетке диэлектрического субстрата, см. Meshing.

Примечание

Размерности подложки должны быть равны размерностям грунтовых плоскостей.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric('FR4'); circularcavity.Substrate = d

Создайте подачу зонда от опорной структуры к возбудителю, заданную как 0 или 1 или положительная скалярная величина. По умолчанию канал зонда не включен.

Пример: 'EnableProbeFeed',1

Пример: circularcavity.EnableProbeFeed = 1

Типы данных: double | logical

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Объединенные элементы, добавленные к подаче антенны, задаются как указатель на объект с комком. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement - указатель на объект для нагрузки, созданной с помощью lumpedElement.

Пример: circularcavity.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.

  • Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthЛучевая ширина антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массива
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массива
designПроектируйте антенну или массивы прототипа для резонанса на заданной частоте
efficiencyЭффективность излучения антенны
EHfieldsЭлектрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
impedanceВходное сопротивление антенны; импеданс скана массива
meshСетчатые свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените сетчатый режим структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthАзимутальный шаблон антенны или массива
patternElevationШаблон повышения антенны или массива
returnLossОбратная потеря антенны; Скан возврата потеря массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны антенны

Примеры

свернуть все

Открыть Live Script

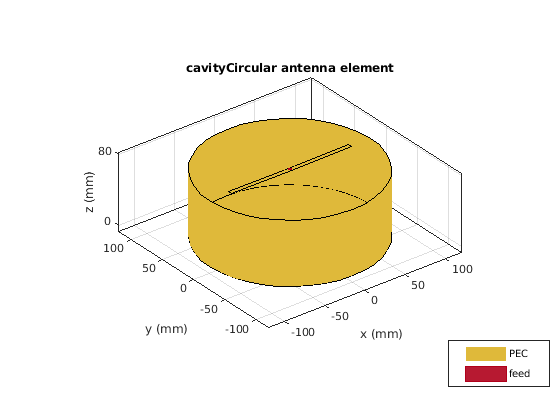

Создайте и просмотрите антенну, поддерживающую круглые полости, по умолчанию.

a = cavityCircular
a =
  cavityCircular with properties:

            Exciter: [1x1 dipole]
          Substrate: [1x1 dielectric]
             Radius: 0.1000
             Height: 0.0750
            Spacing: 0.0750
    EnableProbeFeed: 0
          Conductor: [1x1 metal]
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]


show(a)

Figure contains an axes. The axes with title cavityCircular antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Открыть Live Script

Создать и просмотреть равноугловую спираль, поддерживаемую круговой полостью. Размерности полости:

Радиус = 0,02 м

Высота = 0,01 м

Интервал = 0,01 м

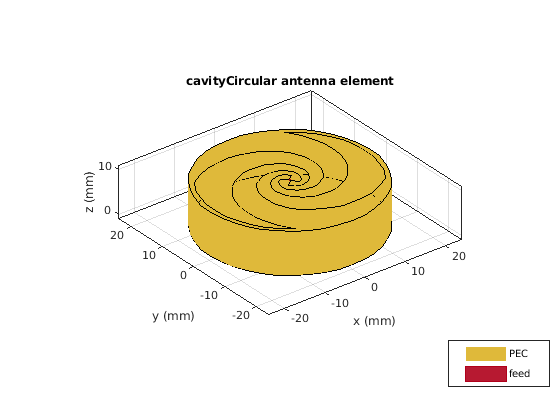

 ant = cavityCircular('Exciter',spiralEquiangular,'Radius',0.02,   ...
          'Height',0.01,'Spacing', 0.01);
 show(ant)

Figure contains an axes. The axes with title cavityCircular antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Открыть Live Script

Создайте линейный массив H-образной микрополосковой антенны.

arr = linearArray('Element',patchMicrostripHnotch,'ElementSpacing',0.04);

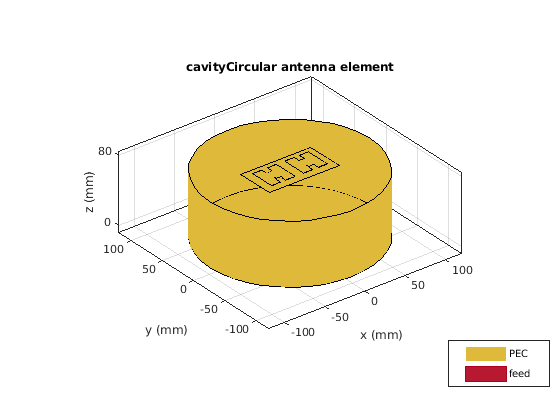

Создайте кольцевую поддерживающую полость антенну с линейным возбудителем массива.

ant = cavityCircular('Exciter',arr)
ant =
  cavityCircular with properties:

            Exciter: [1x1 linearArray]
          Substrate: [1x1 dielectric]
             Radius: 0.1000
             Height: 0.0750
            Spacing: 0.0750
    EnableProbeFeed: 0
          Conductor: [1x1 metal]
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]


show(ant)

Figure contains an axes. The axes with title cavityCircular antenna element contains 10 objects of type patch, surface. These objects represent PEC, feed.
