wireStack

Создайте одну или несколько проводных антенн

развернуть все на странице

Описание

The wireStack преобразует все применимые элементы в библиотеке антенн в проводные антенны с одной или несколькими каналами. Теперь можно создать цилиндрические тонкопроводные антенны и проанализировать их с помощью существующих функций анализа антенны.

Примечание

Для некоторых антенн конфигурация провода может быть изменена, чтобы позволить размещение подачи. Пожалуйста, используйте show функция для просмотра получившейся антенны и проверки ее формы.

Создание

Синтаксис

ant = wireStack
ant = wireStack(libant)

Описание

пример

ant = wireStack создает дипольную антенну с половинной длиной волны. Диполь провода по умолчанию подается по центру с точкой питания в источник, и он расположен вдоль оси Z. Длина антенны выбрана для рабочей частоты 75 МГц.

ant = wireStack(libant) преобразует антенну на основе полос из библиотеки Antenna Toolbox™ в проводную антенну для последующего анализа. Преобразование основано на эквивалентном радиусе, использующем strip2cylinder Служебная функция.

Входные параметры

расширить все

Антенные элементы, заданная как любой из следующих антенных элементов объектов: dipole, dipoleFolded, dipoleMeander, dipoleVee, dipoleHelix, dipoleJ, dipoleCycloid, dipoleCrossed, loopCircular, и loopRectangular.

Выходные аргументы

расширить все

Проводная антенна, возвращенная как wireStack объект.

Свойства

расширить все

Имя антенны провода, заданное как строковый скаляр.

Пример: ant.Name = 'monopole'

Типы данных: string

Это свойство доступно только для чтения.

Местоположения подачи антенны, заданные как N-на-3 массив Декартовых координат с каждым модулем в метрах.

Пример: ant.FeedLocation = [0 2 4]

Типы данных: double

Величина напряжения возбуждения при каждой подаче, заданная как 1-байтовый < reservedrangesplaceholder0 > массив типа double.

Пример: ant.FeedVoltage = 2

Типы данных: double

Сдвиг фазы, приложенный к напряжению при каждой подаче, задается как 1-байтовый M массив типа double.

Пример: ant.FeedVoltage = 60

Типы данных: double

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.

  • Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthЛучевая ширина антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массива
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массива
EHfieldsЭлектрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
impedanceВходное сопротивление антенны; импеданс скана массива
meshСетчатые свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените сетчатый режим структуры антенны
patternДиаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthАзимутальный шаблон антенны или массива
patternElevationШаблон повышения антенны или массива
returnLossОбратная потеря антенны; Скан возврата потеря массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны антенны

Примеры

свернуть все

Открыть Live Script

Создайте и просмотрите антенну провода диполя по умолчанию.

ant = wireStack
ant =
  wireStack with properties:

            Name: 'Dipole'
    FeedLocation: [0 0 0]
     FeedVoltage: 1
       FeedPhase: 0
            Tilt: 0
        TiltAxis: [1 0 0]

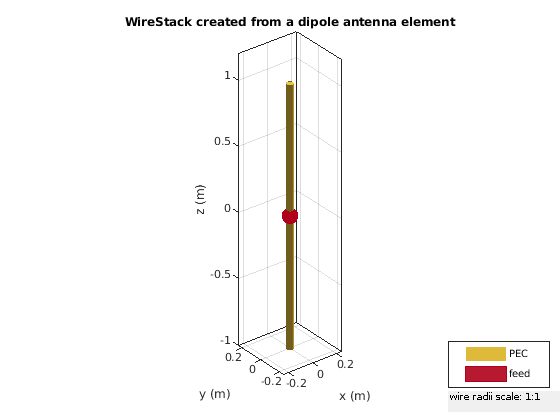

show(ant)

Figure contains an axes and an object of type uicontrol. The axes with title WireStack created from a dipole antenna element contains 4 objects of type patch, surface. These objects represent PEC, feed.

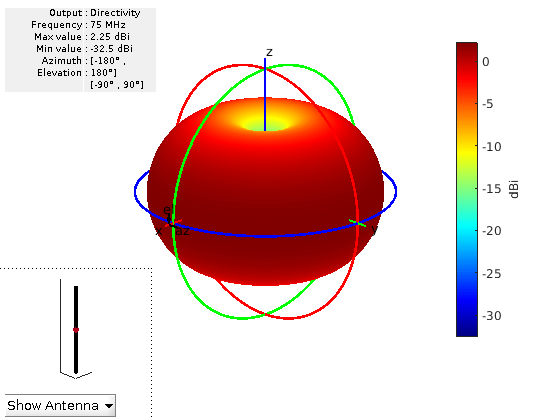

Постройте график диаграммы антенны на заданной частоте.

pattern(ant,75e6)

Figure contains an axes and other objects of type uicontrol. The axes contains 4 objects of type patch, surface.

См. также

| | | | | | | | | |

Темы

Введенный в R2020a
