dipoleCycloid

Создайте циклоидную дипольную антенну

Описание

The dipoleCycloid объект является циклоидной дипольной антенной с половинной длиной волны. Для циклоидного диполя по умолчанию точка подачи находится на участке цикла. Длина по умолчанию для рабочей частоты 48 МГц.

Ширина диполя связана с круглым сечением уравнением

$w = 2 d = 4 r$

, где:

d - диаметр эквивалентного цилиндрического полюса
r - радиус эквивалентного цилиндрического полюса

Для заданного радиуса цилиндра используйте cylinder2strip Служебная функция для вычисления эквивалентной ширины.

Создание

Синтаксис

dc = dipoleCycloid

dc = dipoleCycloid(Name,Value)

Описание

пример

dc = dipoleCycloid создает циклоидную дипольную антенну с половинной длиной волны, ориентированную вдоль оси Z.

пример

dc = dipoleCycloid(Name,Value) создает циклоидную дипольную антенну с половинной длиной волны с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name - имя свойства и Value - соответствующее значение. Можно задать несколько аргументы пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Не заданные свойства сохраняют значения по умолчанию.

Свойства

расширить все

`Length` - Длина диполя вдоль оси Z
`1.2200` (по умолчанию) | скаляром

Длина диполя вдоль оси Z, заданная как скаляр в метрах. По умолчанию длина соответствует рабочей частоте 48 МГц.

Пример: 'Length',0.9

Типы данных: double

`Width` - Ширина диполя
`0.0508` (по умолчанию) | скаляром

Ширина диполя, заданная как скаляр в метрах.

Пример: 'Width',0.09

Типы данных: double

`LoopRadius` - Радиус кругового цикла в плоскости X-Y
`0.3100` (по умолчанию) | скаляром

Радиус кругового цикла в плоскости X-Y, заданный как скаляр в метрах.

Пример: 'LoopRadius',0.500

Типы данных: double

`Gap` - Зазор цикла в плоскости X-Y
`0.0400` (по умолчанию) | скаляром

Погрешность цикла в плоскости X-Y, заданная в виде скаляра в метрах.

Пример: 'Gap',0.006

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` - Кулачковые элементы
[1x1 LumpedElement] (по умолчанию) | указатель на объект с комчатым элементом

Объединенные элементы, добавленные к подаче антенны, задаются как разделенная разделенными запятой парами, состоящая из 'Load' и указатель на объект с комчатым элементом. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement - указатель на объект для нагрузки, созданной с помощью lumpedElement.

Пример: dc.Load = lumpedElement('Impedance',75)

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скалярный вектор |

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор Декартовых координат | два трехэлементных вектора Декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.
Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Функции объекта

`show`	Отобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
`info`	Отображение информации об антенне или массиве
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Лучевая ширина антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массива
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массива
`design`	Проектируйте антенну или массивы прототипа для резонанса на заданной частоте
`efficiency`	Эффективность излучения антенны
`EHfields`	Электрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
`impedance`	Входное сопротивление антенны; импеданс скана массива
`mesh`	Сетчатые свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените сетчатый режим структуры антенны
`optimize`	Оптимизируйте антенну или массив с помощью оптимизатора SADEA
`pattern`	Диаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
`patternAzimuth`	Азимутальный шаблон антенны или массива
`patternElevation`	Шаблон повышения антенны или массива
`returnLoss`	Обратная потеря антенны; Скан возврата потеря массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны антенны

Примеры

свернуть все

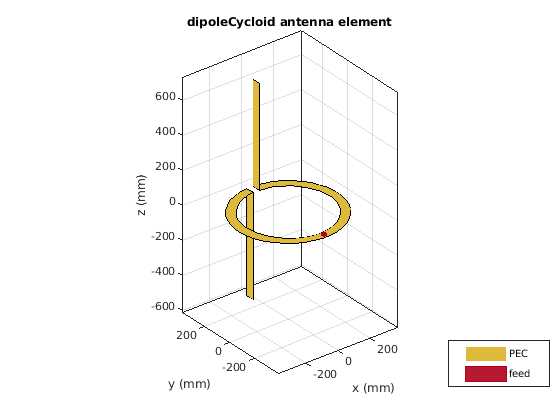

Диполь циклоида по умолчанию

Открыть Live Script

Создайте циклоидную дипольную антенну по умолчанию с помощью объекта dipoleCycloid и просмотрите ее.

dc = dipoleCycloid

dc =
  dipoleCycloid with properties:

        Length: 1.2200
         Width: 0.0508
    LoopRadius: 0.3100
           Gap: 0.0400
     Conductor: [1x1 metal]
          Tilt: 0
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]

show(dc)

Figure contains an axes. The axes with title dipoleCycloid antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

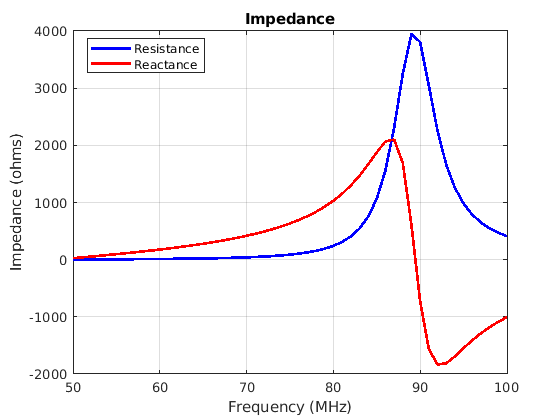

Импеданс циклоидного диполя

Открыть Live Script

Вычислите импеданс циклоидного диполя шириной 0,05 м на частотном диапазоне 50 МГц - 100 МГц.

d = dipoleCycloid('Width',0.05);
impedance(d,linspace(50e6,100e6,51))

Figure contains an axes. The axes with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

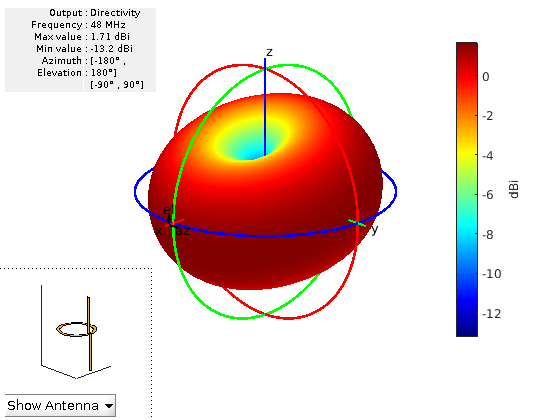

Диаграмма направленности излучения циклоидного диполя

Открыть Live Script

Постройте график излучения циклоидного диполя шириной 0,05 м на частоте 48 МГц.

d = dipoleCycloid('Width',0.05)

d =
  dipoleCycloid with properties:

        Length: 1.2200
         Width: 0.0500
    LoopRadius: 0.3100
           Gap: 0.0400
     Conductor: [1x1 metal]
          Tilt: 0
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]

pattern(d,48e6)

Figure contains an axes and other objects of type uicontrol. The axes contains 5 objects of type patch, surface.

Ссылки

[1] Balanis, C.A. Antenna Theory: Analysis and Design. 3rd Ed. New York: Wiley, 2005.

[2] Волакис, Джон. Руководство по проектированию антенн. 4th Ed. New York: McGraw-Hill, 2007.

См. также

cylinder2strip | dipole | loopCircular | slot

Темы

Вращайте антенны и массивы

Введенный в R2017a
