dipoleCylindrical

Создайте цилиндрическую дипольную антенну

Описание

The dipoleCylindrical объект создает цилиндрическую дипольную антенну. Длина цилиндрического диполя соответствует половине длины волны на рабочей частоте. Эти антенны используются при разработке более толстых дипольных антенн. Эти антенны в основном используются в беспроводной связи из-за их простого проекта.

Cylindrical dipole antenna geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

ant = dipoleCylindrical

ant = dipoleCylindrical(Name,Value)

Описание

пример

ant = dipoleCylindrical создает цилиндрический объект дипольной антенны с размерностями по умолчанию для рабочей частоты 70 МГц. Диполь по умолчанию является центральным, с точкой питания в источник, расположенной на плоскости y - z.

пример

ant = dipoleCylindrical(Name,Value) устанавливает свойства с помощью одной или нескольких пар "имя-значение". Для примера, ant = dipoleCylindrical('Radius',0.04) создает цилиндрическую дипольную антенну радиусом 0,04 метра.

Свойства

расширить все

`Length` - Длина диполя
`2` (по умолчанию) | положительная скалярная величина

Длина диполя, заданная как положительная скалярная величина в метрах.

Пример: 'Length',3

Типы данных: double

`Radius` - Радиус диполя
`0.025` (по умолчанию) | положительная скалярная величина

Радиус диполя, заданный как положительная скалярная величина в метрах.

Пример: 'Radius',0.05

Типы данных: double

`FeedOffset` - Расстояние со знаком от центра вдоль оси z
`0` (по умолчанию) | скаляр с реальным значением

Расстояние со знаком от центра по оси Z, заданное как реальный скаляр в метрах.

Пример: 'FeedOffset',-0.2

Типы данных: double

`ClosedEnd` - Определяет, закрыты ли концы диполов прописной буквой
`0` (по умолчанию) | `1`

Определите, закрыты ли концы диполя плоской прописной буквой или оставлены открытыми, заданные как 0 или 1. Задайте 1 для закрытых концов диполя и 0 для открытых концов.

Пример: 'ClosedEnd',1

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скалярный вектор |

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор Декартовых координат | два трехэлементных вектора Декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.
Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Типы данных: double

`Load` - Кулачковые элементы
[1x1 `lumpedElement`] (по умолчанию) | `lumpedElement` объект

Объединенные элементы, добавленные к подаче антенны, заданы как lumpedElement указатель на объект. Можно добавить нагрузку в любое место на поверхности антенны. По умолчанию нагрузка находится в подаче. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedelement, где lumpedelement - нагрузка, добавляемая к подаче антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Функции объекта

`show`	Отобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Лучевая ширина антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массива
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массива
`cylinder2strip`	Эквивалентная ширина цилиндра приближения
`design`	Проектируйте антенну или массивы прототипа для резонанса на заданной частоте
`efficiency`	Эффективность излучения антенны
`EHfields`	Электрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
`impedance`	Входное сопротивление антенны; импеданс скана массива
`mesh`	Сетчатые свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените сетчатый режим структуры антенны
`optimize`	Оптимизируйте антенну или массив с помощью оптимизатора SADEA
`pattern`	Диаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
`patternAzimuth`	Азимутальный шаблон антенны или массива
`patternElevation`	Шаблон повышения антенны или массива
`rcs`	Вычислите и постройте график радарного сечения (RCS) платформы, антенны или массива
`returnLoss`	Обратная потеря антенны; Скан возврата потеря массива
`sparameters`	Объект S-параметра
`strip2cylinder`	Вычисляет эквивалентное радиусное приближение для полосы
`vswr`	Коэффициент стоячей волны антенны

Примеры

свернуть все

Создайте по умолчанию цилиндрическую дипольную антенну и постройте диаграмму направленности излучения

Открыть Live Script

Создайте цилиндрическую дипольную антенну с свойствами по умолчанию.

ant = dipoleCylindrical

ant =
  dipoleCylindrical with properties:

        Length: 2
        Radius: 0.0250
    FeedOffset: 0
     ClosedEnd: 0
     Conductor: [1×1 metal]
          Tilt: 0
      TiltAxis: [1 0 0]
          Load: [1×1 lumpedElement]

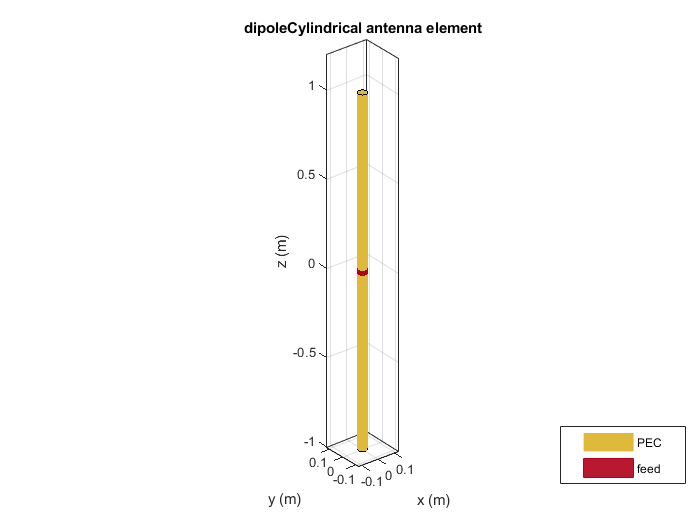

Просмотрите антенну с помощью show функция.

show(ant)

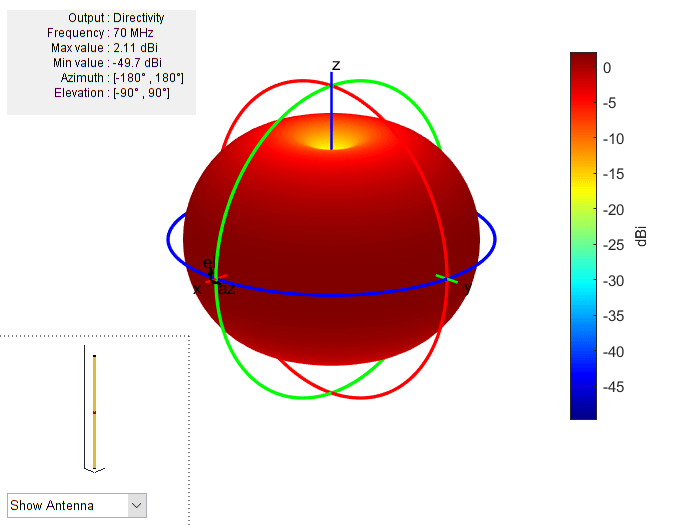

Постройте график диаграммы направленности цилиндрической дипольной антенны на частоте 70 МГц.

pattern(ant,70e6)

Импеданс цилиндрической дипольной антенны

Открыть Live Script

Создайте цилиндрический диполь с центральным питанием с длиной 2 m и радиус 0.06 м.

ant = dipoleCylindrical('Length',2,'Radius',0.06)

ant =
  dipoleCylindrical with properties:

        Length: 2
        Radius: 0.0600
    FeedOffset: 0
     ClosedEnd: 0
     Conductor: [1x1 metal]
          Tilt: 0
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]

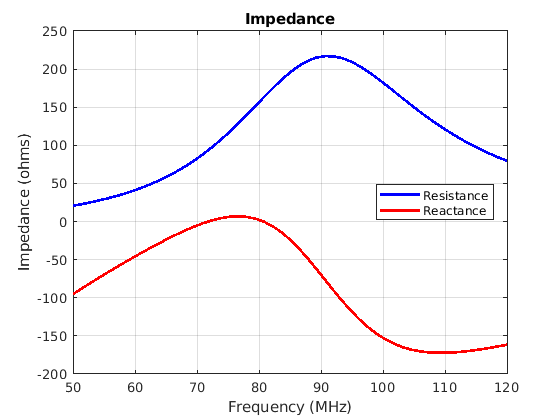

Постройте график импеданса в частотной области значений от 50 МГц до 120 МГц.

impedance(ant,linspace(50e6,120e6,51))

Figure contains an axes. The axes with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

Сравнение распределения тока разомкнутой и замкнутой цилиндрической дипольной антенны

Открыть Live Script

Создайте цилиндрическую дипольную антенну с открытой верхней частью и замкнутой верхней частью соответственно.

ant = dipoleCylindrical("Radius",0.1);
ant_ClosedEnded = dipoleCylindrical("Radius",0.1,"ClosedEnd",1);

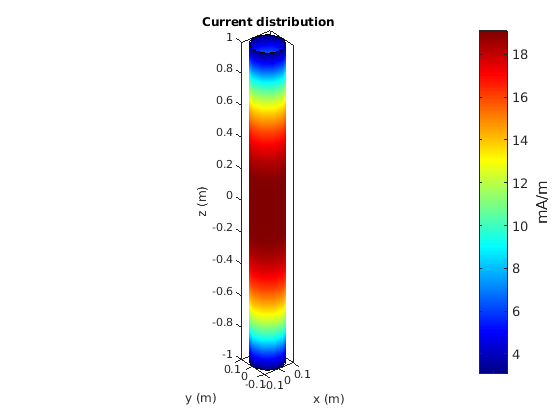

Вычислите и постройте график распределения тока для цилиндрических дипольных антенн на 70MHz частоте.

I_OpenEnded = current(ant,70e6)

I_OpenEnded = 3×400 complex

  -0.0000 - 0.0002i  -0.0000 - 0.0005i  -0.0000 - 0.0007i  -0.0000 - 0.0005i  -0.0000 - 0.0002i   0.0000 + 0.0002i   0.0000 + 0.0005i   0.0000 + 0.0007i   0.0000 + 0.0005i   0.0000 + 0.0002i   0.0000 + 0.0003i   0.0000 + 0.0007i   0.0000 + 0.0009i   0.0000 + 0.0007i   0.0000 + 0.0003i  -0.0000 - 0.0003i  -0.0000 - 0.0007i  -0.0000 - 0.0009i  -0.0000 - 0.0007i  -0.0000 - 0.0003i  -0.0000 - 0.0001i  -0.0000 - 0.0002i  -0.0000 - 0.0002i  -0.0000 - 0.0002i  -0.0000 - 0.0001i   0.0000 + 0.0001i   0.0000 + 0.0002i   0.0000 + 0.0002i   0.0000 + 0.0002i   0.0000 + 0.0001i   0.0000 + 0.0000i   0.0000 + 0.0001i   0.0001 + 0.0001i   0.0000 + 0.0001i   0.0000 + 0.0000i  -0.0000 - 0.0000i  -0.0000 - 0.0001i  -0.0001 - 0.0001i  -0.0000 - 0.0001i  -0.0000 - 0.0000i  -0.0000 - 0.0000i  -0.0001 - 0.0001i  -0.0001 - 0.0001i  -0.0001 - 0.0001i  -0.0000 - 0.0000i   0.0000 + 0.0000i   0.0001 + 0.0001i   0.0001 + 0.0001i   0.0001 + 0.0001i   0.0000 + 0.0000i
   0.0000 + 0.0006i   0.0000 + 0.0004i   0.0000 + 0.0000i  -0.0000 - 0.0004i  -0.0000 - 0.0006i  -0.0000 - 0.0006i  -0.0000 - 0.0004i   0.0000 + 0.0000i   0.0000 + 0.0004i   0.0000 + 0.0006i  -0.0000 - 0.0008i  -0.0000 - 0.0005i   0.0000 + 0.0000i   0.0000 + 0.0005i   0.0000 + 0.0008i   0.0000 + 0.0008i   0.0000 + 0.0005i   0.0000 + 0.0000i  -0.0000 - 0.0005i  -0.0000 - 0.0008i   0.0000 + 0.0002i   0.0000 + 0.0001i   0.0000 + 0.0000i  -0.0000 - 0.0001i  -0.0000 - 0.0002i  -0.0000 - 0.0002i  -0.0000 - 0.0001i   0.0000 + 0.0000i   0.0000 + 0.0001i   0.0000 + 0.0002i  -0.0001 - 0.0001i  -0.0000 - 0.0001i   0.0000 + 0.0000i   0.0000 + 0.0001i   0.0001 + 0.0001i   0.0001 + 0.0001i   0.0000 + 0.0001i   0.0000 + 0.0000i  -0.0000 - 0.0001i  -0.0001 - 0.0001i   0.0001 + 0.0001i   0.0000 + 0.0000i   0.0000 + 0.0000i  -0.0000 - 0.0000i  -0.0001 - 0.0001i  -0.0001 - 0.0001i  -0.0000 - 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0001 + 0.0001i
  -0.0191 - 0.0016i  -0.0191 - 0.0016i  -0.0191 - 0.0016i  -0.0191 - 0.0016i  -0.0191 - 0.0016i  -0.0191 - 0.0016i  -0.0191 - 0.0016i  -0.0191 - 0.0016i  -0.0191 - 0.0016i  -0.0191 - 0.0016i  -0.0190 + 0.0033i  -0.0190 + 0.0033i  -0.0190 + 0.0033i  -0.0190 + 0.0033i  -0.0190 + 0.0033i  -0.0190 + 0.0033i  -0.0190 + 0.0033i  -0.0190 + 0.0033i  -0.0190 + 0.0033i  -0.0190 + 0.0033i  -0.0189 + 0.0036i  -0.0189 + 0.0036i  -0.0189 + 0.0036i  -0.0189 + 0.0036i  -0.0189 + 0.0036i  -0.0189 + 0.0036i  -0.0189 + 0.0036i  -0.0189 + 0.0036i  -0.0189 + 0.0036i  -0.0189 + 0.0036i  -0.0185 + 0.0046i  -0.0185 + 0.0046i  -0.0185 + 0.0046i  -0.0185 + 0.0046i  -0.0185 + 0.0046i  -0.0185 + 0.0046i  -0.0185 + 0.0046i  -0.0185 + 0.0046i  -0.0185 + 0.0046i  -0.0185 + 0.0046i  -0.0183 + 0.0049i  -0.0183 + 0.0049i  -0.0183 + 0.0049i  -0.0183 + 0.0049i  -0.0183 + 0.0049i  -0.0183 + 0.0049i  -0.0183 + 0.0049i  -0.0183 + 0.0049i  -0.0183 + 0.0049i  -0.0183 + 0.0049i

current(ant,70e6)

Figure contains an axes. The axes with title Current distribution contains 3 objects of type patch.

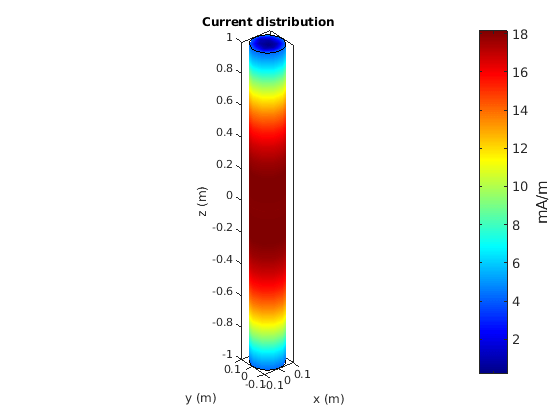

I_ClosedEnded = current(ant_ClosedEnded,70e6)

I_ClosedEnded = 3×444 complex

  -0.0000 - 0.0002i  -0.0000 - 0.0005i  -0.0000 - 0.0007i  -0.0000 - 0.0005i  -0.0000 - 0.0002i   0.0000 + 0.0002i   0.0000 + 0.0005i   0.0000 + 0.0007i   0.0000 + 0.0005i   0.0000 + 0.0002i   0.0000 + 0.0003i   0.0000 + 0.0007i   0.0000 + 0.0008i   0.0000 + 0.0007i   0.0000 + 0.0003i  -0.0000 - 0.0003i  -0.0000 - 0.0007i  -0.0000 - 0.0008i  -0.0000 - 0.0007i  -0.0000 - 0.0003i  -0.0000 - 0.0001i  -0.0000 - 0.0002i  -0.0000 - 0.0002i  -0.0000 - 0.0002i  -0.0000 - 0.0001i   0.0000 + 0.0001i   0.0000 + 0.0002i   0.0000 + 0.0002i   0.0000 + 0.0002i   0.0000 + 0.0001i   0.0000 + 0.0000i   0.0000 + 0.0001i   0.0001 + 0.0001i   0.0000 + 0.0001i   0.0000 + 0.0000i  -0.0000 - 0.0000i  -0.0000 - 0.0001i  -0.0001 - 0.0001i  -0.0000 - 0.0001i  -0.0000 - 0.0000i  -0.0000 - 0.0000i  -0.0001 - 0.0001i  -0.0001 - 0.0001i  -0.0001 - 0.0001i  -0.0000 - 0.0000i   0.0000 + 0.0000i   0.0001 + 0.0001i   0.0001 + 0.0001i   0.0001 + 0.0001i   0.0000 + 0.0000i
   0.0000 + 0.0006i   0.0000 + 0.0004i   0.0000 + 0.0000i  -0.0000 - 0.0004i  -0.0000 - 0.0006i  -0.0000 - 0.0006i  -0.0000 - 0.0004i   0.0000 + 0.0000i   0.0000 + 0.0004i   0.0000 + 0.0006i  -0.0000 - 0.0008i  -0.0000 - 0.0005i   0.0000 + 0.0000i   0.0000 + 0.0005i   0.0000 + 0.0008i   0.0000 + 0.0008i   0.0000 + 0.0005i   0.0000 + 0.0000i  -0.0000 - 0.0005i  -0.0000 - 0.0008i   0.0000 + 0.0002i   0.0000 + 0.0001i   0.0000 + 0.0000i  -0.0000 - 0.0001i  -0.0000 - 0.0002i  -0.0000 - 0.0002i  -0.0000 - 0.0001i   0.0000 + 0.0000i   0.0000 + 0.0001i   0.0000 + 0.0002i  -0.0001 - 0.0001i  -0.0000 - 0.0001i   0.0000 + 0.0000i   0.0000 + 0.0001i   0.0001 + 0.0001i   0.0001 + 0.0001i   0.0000 + 0.0001i   0.0000 + 0.0000i  -0.0000 - 0.0001i  -0.0001 - 0.0001i   0.0001 + 0.0001i   0.0000 + 0.0000i   0.0000 + 0.0000i  -0.0000 - 0.0000i  -0.0001 - 0.0001i  -0.0001 - 0.0001i  -0.0000 - 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0001 + 0.0001i
  -0.0180 - 0.0010i  -0.0180 - 0.0010i  -0.0180 - 0.0010i  -0.0180 - 0.0010i  -0.0180 - 0.0010i  -0.0180 - 0.0010i  -0.0180 - 0.0010i  -0.0180 - 0.0010i  -0.0180 - 0.0010i  -0.0180 - 0.0010i  -0.0179 + 0.0039i  -0.0179 + 0.0039i  -0.0179 + 0.0039i  -0.0179 + 0.0039i  -0.0179 + 0.0039i  -0.0179 + 0.0039i  -0.0179 + 0.0039i  -0.0179 + 0.0039i  -0.0179 + 0.0039i  -0.0179 + 0.0039i  -0.0178 + 0.0041i  -0.0178 + 0.0041i  -0.0178 + 0.0041i  -0.0178 + 0.0041i  -0.0178 + 0.0041i  -0.0178 + 0.0041i  -0.0178 + 0.0041i  -0.0178 + 0.0041i  -0.0178 + 0.0041i  -0.0178 + 0.0041i  -0.0175 + 0.0052i  -0.0175 + 0.0052i  -0.0175 + 0.0052i  -0.0175 + 0.0052i  -0.0175 + 0.0052i  -0.0175 + 0.0052i  -0.0175 + 0.0052i  -0.0175 + 0.0052i  -0.0175 + 0.0052i  -0.0175 + 0.0052i  -0.0173 + 0.0055i  -0.0173 + 0.0055i  -0.0173 + 0.0055i  -0.0173 + 0.0055i  -0.0173 + 0.0055i  -0.0173 + 0.0055i  -0.0173 + 0.0055i  -0.0173 + 0.0055i  -0.0173 + 0.0055i  -0.0173 + 0.0055i

figure;
current(ant_ClosedEnded,70e6)

Figure contains an axes. The axes with title Current distribution contains 3 objects of type patch.

Подробнее о

расширить все

Инструкции по параметрическому анализу

Чтобы понять, как свойства dipoleCylindrical объект антенны влияет на проект антенны, используйте эти параметрические инструкции по анализу.

Чтобы увеличить рабочую частоту, уменьшите Длину dipoleCylindrical антенна.
Чтобы увеличить коэффициент усиления, увеличьте Длину dipoleCylindrical объект антенны.
Чтобы увеличить пропускную способность, увеличьте радиус dipoleCylindrical объект антенны.

Ссылки

[1] King Ronald W.P. Характеристики цилиндрических диполей и монополей. Бостон, Массачусетс: Спрингер, 1971.

См. также

dipole | monopoleCylindrical

Темы

Вращайте антенны и массивы

Введенный в R2021a
