dipoleHelixMultifilar

Создайте сбалансированную бифилярную или квадрафилярную спиральную антенну диполя без круговой плоскости земли

Описание

The dipoleHelixMultifilar объект создает сбалансированную бифилярную или квадрафилярную спиральную антенну без круговой плоскости заземления. Можно создать как короткозамкнутые, так и разомкнутые дипольные спиральные многофилярные антенны. Бифилярные и квадрафилярные спиральные антенны используются в аэрокосмических и оборонных системах.

Ширина полосы связана с диаметром эквивалентного цилиндра уравнением

$w = 2 d = 4 r$

где:

w - ширина полосы.
d - диаметр эквивалентного цилиндра.
r - радиус эквивалентного цилиндра.

Для заданного радиуса цилиндра используйте cylinder2strip Служебная функция для вычисления эквивалентной ширины. Спиральная антенна по умолчанию является оконечной. Круговая плоскость заземления находится на плоскости X-Y. Спиральные антенны обычно используются в осевом режиме. В этом режиме окружность спирали сопоставима с рабочей длиной волны, и спираль имеет максимальную направленность вдоль своей оси. В режиме normal mode спирали невелик по сравнению с рабочей длиной волны. В этом режиме спираль излучает широкую сторону, то есть в плоскости, перпендикулярной ее оси. Основные уравнения для спирали

$\begin{array}{l} x = r \cos (θ) \\ y = r \sin (θ) \\ z = S θ \end{array}$

где:

r - радиус спирального дипола.
θ - угол обмотки.
S - интервал между поворотами.

Для заданного угла тангажа в степенях используйте helixpitch2spacing Служебная функция для вычисления интервала между поворотами в метрах.

Создание

Синтаксис

ant = dipoleHelixMultifilar

ant = dipoleHelixMultifilar(Name,Value)

Описание

пример

ant = dipoleHelixMultifilar создает бифилярную или квадрафилярную спиральную антенну без круговой плоскости заземления. Многофилярная спиральная антенна по умолчанию является оконечной. Спираль по умолчанию работает около 2 ГГц.

пример

ant = dipoleHelixMultifilar(Name,Value) устанавливает свойства с помощью одной или нескольких пар "имя-значение". Для примера, ant = dipoleHelixMultifilar('Radius',28e-03) создает многогранную спираль с поворотами радиуса 28e^-03 m. Заключайте каждое имя свойства в кавычки.

Свойства

расширить все

`NumArms` - Количество спиральных элементов
`4` (по умолчанию) | `2`

Количество спиральных элементов в виде 4 или 2. Два элемента создают бифилярную дипольную спиральную антенну, а четыре элемента создают квадрафилярную диполярную спиральную антенну.

Пример: 'NumArms',2

Пример: ant.NumArms = 2

Типы данных: double

`Radius` - Радиус поворотов
`0.0220` (по умолчанию) | положительный действительный скаляр

Радиус поворотов, заданный как положительный действительный скалярный метр.

Пример: 'Radius',28e-03

Пример: ant.Radius = 28e-03

Типы данных: double

`Width` - Ширина полосы
`1.000e-03` (по умолчанию) | положительный действительный скаляр

Ширина полосы, заданная как положительный действительный скаляр в метрах.

Пример: 'Width',0.2

Пример: ant.Width = 0.2

Типы данных: double

`Turns` - Количество оборотов
`3` (по умолчанию) | скалярное целое число

Количество оборотов, заданное в виде скалярного целого числа.

Пример: 'Turns',4

Пример: ant.Turns = 4

Типы данных: double

`Spacing` - Интервал между поворотами
`0.0350` (по умолчанию) | положительный действительный скаляр

Интервал между поворотами, заданный как положительный действительный скаляр в метрах.

Пример: 'Spacing',7.5e-2

Пример: ant.Spacing = 7.5e-2

Типы данных: double

`ShortEnds` - Состояние концов спирали
`1` (по умолчанию) | `0`

Состояние концов спирали, заданное как 0 или 1. По умолчанию в dipoleHelixMultifilar коротко замкнута. Установка значения свойства 0 делает спиральную антенну разомкнутой.

Пример: 'ShortEnds',0

Пример: ant.ShortEnds = 0

Типы данных: double

`WindingDirection` - Направление поворотов на спирали (обмотки)
`'CCW'` (по умолчанию) | `'CW'`

Направление поворотов на спирали (обмотки), заданное как CW или CCW.

Пример: 'WindingDirection','CW'

Пример: ant.WindingDirection = 'CW'

Типы данных: char | string

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` - Кулачковые элементы
[1x1 LumpedElement] (по умолчанию) | указатель на объект с комчатым элементом

Объединенные элементы, добавленные к подаче антенны, задаются как указатель на объект с комком. Можно добавить нагрузку в любое место на поверхности антенны. По умолчанию нагрузка находится в источнике. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement - указатель на объект для нагрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Типы данных: double

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скалярный вектор |

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор Декартовых координат | два трехэлементных вектора Декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.
Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Функции объекта

`show`	Отобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Лучевая ширина антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массива
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массива
`design`	Проектируйте антенну или массивы прототипа для резонанса на заданной частоте
`efficiency`	Эффективность излучения антенны
`EHfields`	Электрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
`impedance`	Входное сопротивление антенны; импеданс скана массива
`mesh`	Сетчатые свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените сетчатый режим структуры антенны
`optimize`	Оптимизируйте антенну или массив с помощью оптимизатора SADEA
`pattern`	Диаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
`patternAzimuth`	Азимутальный шаблон антенны или массива
`patternElevation`	Шаблон повышения антенны или массива
`returnLoss`	Обратная потеря антенны; Скан возврата потеря массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны антенны

Примеры

свернуть все

Многофилярная спиральная дипольная антенна по умолчанию

Открыть Live Script

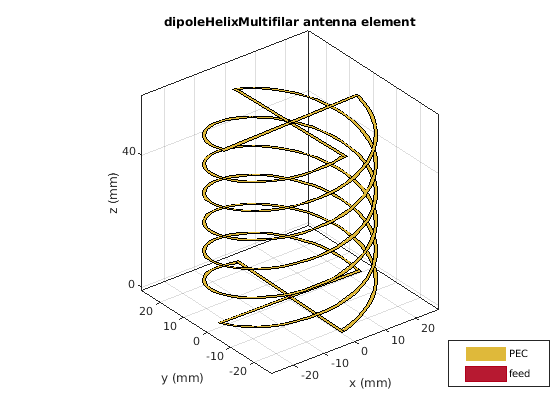

Создайте и просмотрите многофилярную спиральную дипольную антенну по умолчанию.

ant = dipoleHelixMultifilar

ant =
  dipoleHelixMultifilar with properties:

             NumArms: 4
              Radius: 0.0220
               Width: 1.0000e-03
               Turns: 3
             Spacing: 0.0350
           ShortEnds: 1
    WindingDirection: 'CCW'
           Conductor: [1x1 metal]
                Tilt: 0
            TiltAxis: [1 0 0]
                Load: [1x1 lumpedElement]

show(ant)

Figure contains an axes. The axes with title dipoleHelixMultifilar antenna element contains 10 objects of type patch, surface. These objects represent PEC, feed.

Квадрафиларовая спиральная дипольная антенна и диаграмма направленности излучения

Открыть Live Script

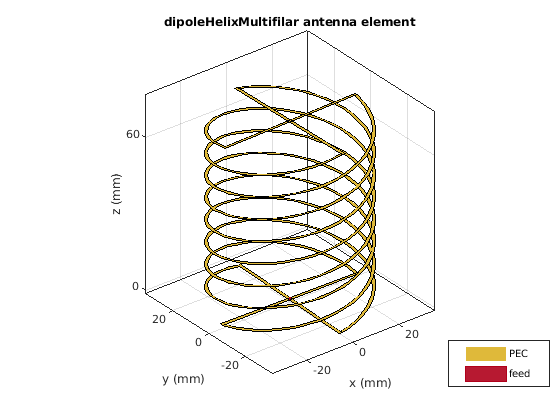

Создать и просмотреть квадрафиларовую спиральную дипольную антенну с радиусом поворота 28 мм и шириной полосы 1,2 мм.

ant = dipoleHelixMultifilar('Radius',28e-3,'Width',1.2e-3,'Turns',4);
show(ant)

Figure contains an axes. The axes with title dipoleHelixMultifilar antenna element contains 10 objects of type patch, surface. These objects represent PEC, feed.

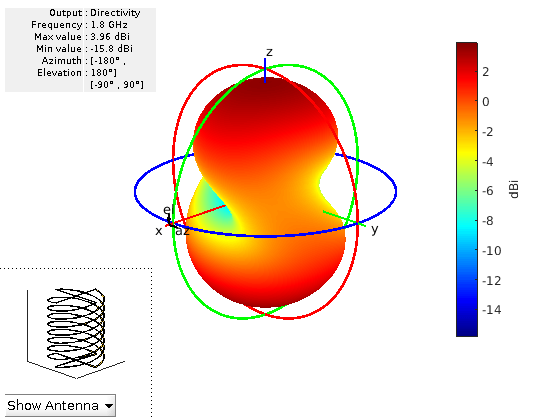

Постройте график диаграммы направленности излучения спирального диполя на частоте 1,8 ГГц.

pattern(ant,1.8e9);

Figure contains an axes and other objects of type uicontrol. The axes contains 10 objects of type patch, surface.

См. также

dipoleHelix | helix | helixMultifilar

Введенный в R2018b
