horn

Создайте рупорную антенну

Описание

The horn объект является пирамидальной рупорной антенной со стандартно-усилительным, 15 дБи. По умолчанию рупорная антенна работает в полосе X-Ku, который колеблется от 10 ГГц до 15 ГГц. По умолчанию подача рупорной антенны является WR-75 прямоугольным волноводом с рабочей частотой на 7,87 ГГц.

Для заданных углов факела и размерностей волновода используйте hornangle2size Служебная функция для вычисления эквивалентной ширины факела и высоты факела.

Создание

Синтаксис

hr = horn

hr = horn(Name,Value)

Описание

пример

hr = horn создает пирамидальную рупорную антенну со стандартным усилением.

hr = horn(Name,Value) создает рупорную антенну с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name - имя свойства и Value - соответствующее значение. Можно задать несколько аргументы пары "имя-значение" в любом порядке как Name1,Value1,...,NameN,ValueN. Не заданные свойства сохраняют значения по умолчанию.

Свойства

расширить все

`FlareLength` - Длина факела рога
`0.1020` (по умолчанию) | скаляром

Длина факела рога, заданная как скаляр в метрах.

Пример: 'FlareLength',0.35

Типы данных: double

`FlareWidth` - Ширина факела рога
`0.0571` (по умолчанию) | скаляром

Ширина факела рога, заданная как скаляр в метрах.

Пример: 'FlareWidth',0.2

Типы данных: double

`FlareHeight` - Высота факела рога
`0.0338` (по умолчанию) | скаляром

Высота факела, заданная как скаляр в метрах.

Пример: 'FlareHeight',0.15

Типы данных: double

`Length` - Прямоугольная длина волновода
`0.0500` (по умолчанию) | скаляром

Длина прямоугольного волновода, заданная в виде скаляра в метрах.

Пример: 'Length',0.09

Типы данных: double

`Width` - Прямоугольная ширина волновода
`0.0190` (по умолчанию) | скаляром

Прямоугольный волновод шириной, задается в виде скаляра в метрах.

Пример: 'Width',0.05

Типы данных: double

`Height` - Высота прямоугольного волновода
`0.0095` (по умолчанию) | скаляром

Высота прямоугольного волновода, задается как скаляр в метрах.

Пример: 'Height',0.0200

Типы данных: double

`FeedHeight` - Высота подачи
`0.0048` (по умолчанию) | скаляром

Высота подачи, заданная в виде скаляра в метрах.

Пример: 'FeedHeight',0.0050

Типы данных: double

`FeedWidth` - Ширина корма
`1.0000e-04` (по умолчанию) | скаляром

Ширина корма, заданная как скаляр в метрах.

Пример: 'FeedWidth',5e-05

Типы данных: double

`FeedOffset` - Подписанное смещение ППМ от центра плоскости земли
[`–0.0155 0`] (по умолчанию) | двухэлементный вектор

Смещение со знаком от центра плоскости земли, заданное как двухэлементный вектор в метрах.

Пример: 'FeedOffset',[–0.0070 0.01]

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` - Кулачковые элементы
[1x1 LumpedElement] (по умолчанию) | указатель на объект с комчатым элементом

Объединенные элементы, добавленные к подаче антенны, задаются как указатель на объект с комком. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement - указатель на объект для нагрузки, созданной с помощью lumpedElement.

Пример: hr.Load = lumpedElement('Impedance',75)

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скалярный вектор |

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор Декартовых координат | два трехэлементных вектора Декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.
Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Функции объекта

`show`	Отобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
`info`	Отображение информации об антенне или массиве
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Лучевая ширина антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массива
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массива
`design`	Проектируйте антенну или массивы прототипа для резонанса на заданной частоте
`efficiency`	Эффективность излучения антенны
`EHfields`	Электрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
`impedance`	Входное сопротивление антенны; импеданс скана массива
`mesh`	Сетчатые свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените сетчатый режим структуры антенны
`optimize`	Оптимизируйте антенну или массив с помощью оптимизатора SADEA
`pattern`	Диаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
`patternAzimuth`	Азимутальный шаблон антенны или массива
`patternElevation`	Шаблон повышения антенны или массива
`returnLoss`	Обратная потеря антенны; Скан возврата потеря массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны антенны

Примеры

свернуть все

Значения по умолчанию Рупорная антенна

Открыть Live Script

Создайте и просмотрите рупорную антенну по умолчанию.

h = horn

h =
  horn with properties:

    FlareLength: 0.1020
     FlareWidth: 0.0571
    FlareHeight: 0.0338
         Length: 0.0500
          Width: 0.0190
         Height: 0.0095
      FeedWidth: 1.0000e-04
     FeedHeight: 0.0048
     FeedOffset: [-0.0155 0]
      Conductor: [1x1 metal]
           Tilt: 0
       TiltAxis: [1 0 0]
           Load: [1x1 lumpedElement]

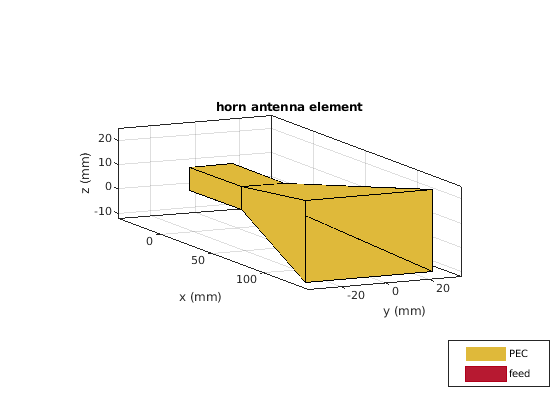

show(h)

Figure contains an axes. The axes with title horn antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Ссылки

[1] Баланис, теория Константина А. Антенны. Анализ и проект. 3rd Ed. New York: John Wiley and Sons, 2005.

См. также

hornangle2size | waveguide

Темы

Вращайте антенны и массивы

Введенный в R2016a
