biquad

Создайте биквадную или двухбиквадную антенну

Описание

The biquad антенна является центральной и симметричной относительно ее источника. Длина по умолчанию выбрана для рабочей частоты 2,8 ГГц.

Ширина полосы связана с диаметром эквивалентного цилиндра:

$w = 2 d = 4 r$

, где:

d - диаметр эквивалентного цилиндрического диполя.
r - радиус эквивалентного цилиндрического диполя.

Для заданного радиуса цилиндра используйте cylinder2strip Служебная функция для вычисления эквивалентной ширины. Диполь по умолчанию является подачей по центру. Точка подачи совпадает с источником. Источник расположен на плоскости Y-Z.

Создание

Синтаксис

bq = biquad

bq = biquad(Name,Value)

Описание

bq = biquad создает биквадную антенну.

пример

bq = biquad(Name,Value) создает биквадную антенну с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name - имя свойства и Value - соответствующее значение. Можно задать несколько аргументы пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Не заданные свойства сохраняют значения по умолчанию.

Свойства

расширить все

`NumLoops` - Количество циклов
2 (по умолчанию) | скалярное целое число

Количество циклов для биквада, заданное в виде скалярного целого числа. Установка этого свойства равной 4 поддержек двойной биквадной антенны.

Пример: 'NumLoops', 4

Типы данных: double

`ArmLength` - Длина двух рук
0,0305 (по умолчанию) | скаляром

Длина двух рук, заданная как скаляр в метрах. Длина по умолчанию выбрана для рабочей частоты 2,8 ГГц.

Пример: 'ArmLength', 0.0206

Типы данных: double

`Width` - Ширина руки biquad
1.0000e-03 (дефолт) | скаляр

Ширина руки Biquad, заданная как скаляр в метрах.

Пример: 'Width', 0.006

Типы данных: double

`ArmElevation` - Угол, образованный биквадными рукавами, к плоскости X-Y
45 (по умолчанию) | скаляром

Угол, образованный биквадными рукавами к плоскости X-Y, задал скаляр в метрах.

Пример: 'ArmElevation', 50

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` - Кулачковые элементы
[1x1 LumpedElement] (по умолчанию) | указатель на объект с комчатым элементом

Кусковые элементы, добавленные к подаче антенны, задают указатель на объект комкнутого элемента. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load', люмпеделемент. lumpedelement - указатель на объект для нагрузки, созданной с помощью lumpedElement.

Пример: bq.Load = lumpedElement('Impedance',75)

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скалярный вектор |

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор Декартовых координат | два трехэлементных вектора Декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.
Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Функции объекта

`show`	Отобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
`info`	Отображение информации об антенне или массиве
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Лучевая ширина антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массива
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массива
`design`	Проектируйте антенну или массивы прототипа для резонанса на заданной частоте
`efficiency`	Эффективность излучения антенны
`EHfields`	Электрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
`impedance`	Входное сопротивление антенны; импеданс скана массива
`mesh`	Сетчатые свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените сетчатый режим структуры антенны
`optimize`	Оптимизируйте антенну или массив с помощью оптимизатора SADEA
`pattern`	Диаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
`patternAzimuth`	Азимутальный шаблон антенны или массива
`patternElevation`	Шаблон повышения антенны или массива
`returnLoss`	Обратная потеря антенны; Скан возврата потеря массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны антенны

Примеры

свернуть все

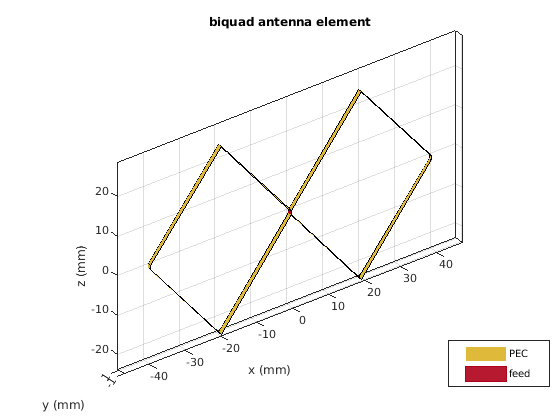

Создание и просмотр антенны Biquad

Открыть Live Script

Создайте биквадную антенну с углами рук под 50 степени и посмотрите ее.

bq = biquad('ArmElevation',50);
show(bq)

Figure contains an axes. The axes with title biquad antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

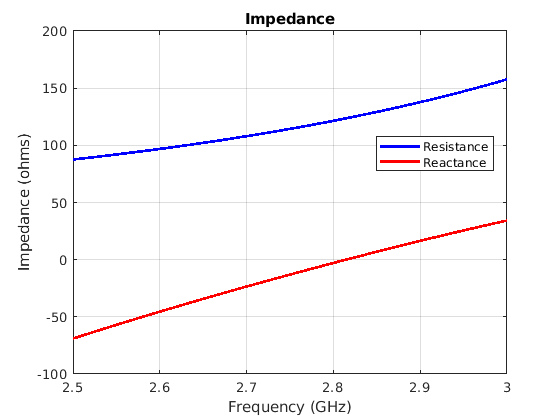

Импеданс антенны Biquad

Открыть Live Script

Вычислите импеданс биквадной антенны по частотному диапазону 2 5 ГГц-3 ГГц.

bq = biquad('ArmElevation',50);
impedance(bq,linspace(2.5e9,3e9,51));

Figure contains an axes. The axes with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

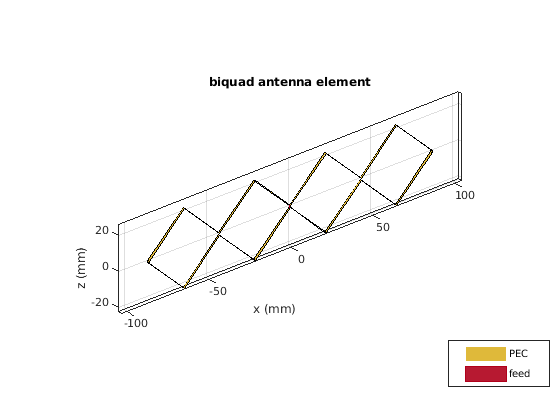

Двойная антенна Biquad

Открыть Live Script

Создайте и просмотрите двойную антенну biquad с помощью значений свойств по умолчанию.

ant = biquad('NumLoops',4)

ant =
  biquad with properties:

        NumLoops: 4
       ArmLength: 0.0305
    ArmElevation: 45
           Width: 1.0000e-03
       Conductor: [1x1 metal]
            Tilt: 0
        TiltAxis: [1 0 0]
            Load: [1x1 lumpedElement]

show(ant)

Figure contains an axes. The axes with title biquad antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

См. также

dipole | dipoleFolded | loopCircular

Темы

Вращайте антенны и массивы

Введенный в R2015b
