dipoleFolded

Создайте сложенную дипольную антенну

развернуть все на странице

Описание

The dipolefolded объект является сложенной дипольной антенной на плоскости X-Y.

Ширина диполя связана с диаметром эквивалентного цилиндрического диполя уравнением

w=2d=4r

, где

  • d - диаметр эквивалентного цилиндрического полюса

  • r - радиус эквивалентного цилиндрического полюса.

Для заданного радиуса цилиндра используйте cylinder2strip Служебная функция для вычисления эквивалентной ширины. По умолчанию сложенный диполь является центральным. Точка подачи диполя совпадает с источником. Источник расположен на плоскости X-Y. При сравнении с плоской dipoleсложенная дипольная структура увеличивает вход импеданс антенны.

Создание

Синтаксис

dF = dipoleFolded
dF = dipoleFolded(Name,Value)

Описание

dF = dipoleFolded создает дипольную антенну с половинной длиной волны.

пример

dF = dipoleFolded(Name,Value) создает дипольную антенну с половинной длиной волны с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name - имя свойства и Value - соответствующее значение. Можно задать несколько аргументы пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Не заданные свойства сохраняют значения по умолчанию.

Свойства

расширить все

Длина сложенного диполя, заданная как скаляр в метрах. По умолчанию длина выбирается для рабочей частоты 70,5 МГц.

Пример: 'Length',3

Типы данных: double

Ширина сложенного диполя, заданная как скаляр в метрах.

Примечание

Ширина сложенного диполя должна быть меньше 'Length'/ 20 и больше 'Length'/1001. [2]

Пример: 'Width',0.05

Типы данных: double

Короткие длины заглушек на концах диполов, заданные как скаляр в метрах. Значение должно быть меньше Length/50.

Пример: 'Spacing',3

Типы данных: double

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Кусковые элементы, добавленные к подаче антенны, задают указатель на объект комкнутого элемента. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement - указатель на объект для нагрузки, созданной с помощью lumpedElement.

Пример: dF.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.

  • Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
infoОтображение информации об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthЛучевая ширина антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массива
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массива
designПроектируйте антенну или массивы прототипа для резонанса на заданной частоте
efficiencyЭффективность излучения антенны
EHfieldsЭлектрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
impedanceВходное сопротивление антенны; импеданс скана массива
meshСетчатые свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените сетчатый режим структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthАзимутальный шаблон антенны или массива
patternElevationШаблон повышения антенны или массива
returnLossОбратная потеря антенны; Скан возврата потеря массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны антенны

Примеры

свернуть все

Открыть Live Script

Создайте и просмотрите сложенный диполь с длиной 2 м и шириной 0,05 м.

df = dipoleFolded('Length',2,'Width',0.05)
df =
  dipoleFolded with properties:

       Length: 2
        Width: 0.0500
      Spacing: 0.0245
    Conductor: [1x1 metal]
         Tilt: 0
     TiltAxis: [1 0 0]
         Load: [1x1 lumpedElement]


show(df)

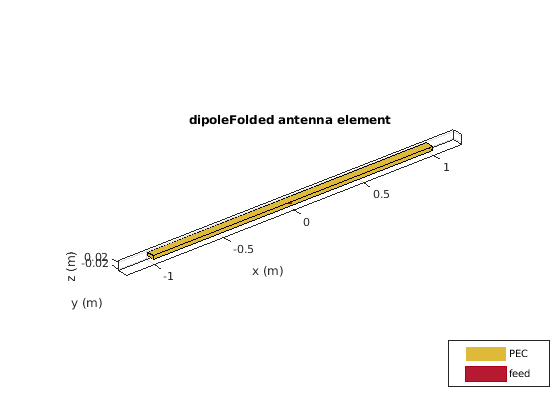

Figure contains an axes. The axes with title dipoleFolded antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Открыть Live Script

Постройте график диаграммы направленности излучения сложенного диполя на частоте 70,5 МГц.

df = dipoleFolded
df =
  dipoleFolded with properties:

       Length: 2
        Width: 0.0180
      Spacing: 0.0245
    Conductor: [1x1 metal]
         Tilt: 0
     TiltAxis: [1 0 0]
         Load: [1x1 lumpedElement]

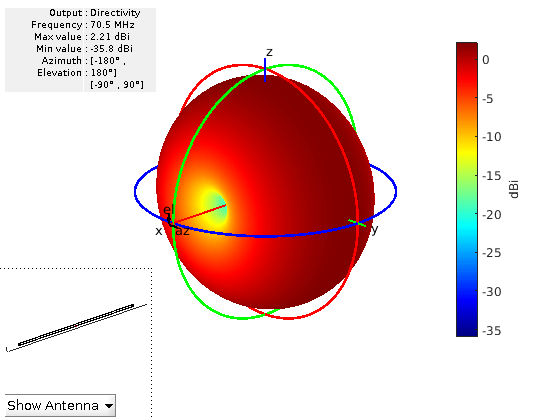

pattern(df, 70.5e6);

Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

Ссылки

[1] Balanis, C.A. Antenna Theory: Analysis and Design. 3rd Ed. New York: Wiley, 2005.

[2] Волакис, Джон. Antenna Engineering Handbook, 4th Ed. New York: Mcgraw-Hill, 2007.

См. также

| | |

Темы

Введенный в R2015a

Документация по Antenna Toolbox
