bowtieTriangular

Создайте планарную дипольную антенну боути

развернуть все на странице

Описание

The bowtieTriangular объект является плоской антенной боути на плоскости Y-Z. Планарный диполь боути по умолчанию является централизованным. Точка подачи совпадает с источником. Источник расположен на плоскости Y-Z.

Создание

Синтаксис

bt = bowtieTriangular
bt = bowtieTriangular(Name,Value)

Описание

bt = bowtieTriangular создает полуволновую плоскую антенну боути.

пример

bt = bowtieTriangular(Name,Value) создает плоскую антенну боути с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name - имя свойства и Value - соответствующее значение. Можно задать несколько аргументы пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Не заданные свойства сохраняют значения по умолчанию.

Свойства

расширить все

Планарная длина боути, заданная как скаляр в метрах. По умолчанию длина выбирается для рабочей частоты 410 МГц.

Пример: 'Length',3

Типы данных: double

Плоский угол вспышки боути около подачи, заданный как скаляр в метрах.

Примечание

Угол факела должен быть меньше 175 степени и больше 5 степени.

Пример: 'FlareAngle',80

Типы данных: double

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Объединенные элементы, добавленные к подаче антенны, задаются как указатель на объект с комком. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load', люмпеделемент. lumpedelement - указатель на объект для нагрузки, созданной с помощью lumpedElement.

Пример: bt.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.

  • Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
infoОтображение информации об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthЛучевая ширина антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массива
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массива
designПроектируйте антенну или массивы прототипа для резонанса на заданной частоте
efficiencyЭффективность излучения антенны
EHfieldsЭлектрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
impedanceВходное сопротивление антенны; импеданс скана массива
meshСетчатые свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените сетчатый режим структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthАзимутальный шаблон антенны или массива
patternElevationШаблон повышения антенны или массива
returnLossОбратная потеря антенны; Скан возврата потеря массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны антенны

Примеры

свернуть все

Открыть Live Script

Создайте и просмотрите централизованную плоскую антенну боути, которая имеет угол вспышки 60 степеней.

b = bowtieTriangular('FlareAngle',60)
b =
  bowtieTriangular with properties:

        Length: 0.2000
    FlareAngle: 60
     Conductor: [1x1 metal]
          Tilt: 0
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]


show(b)

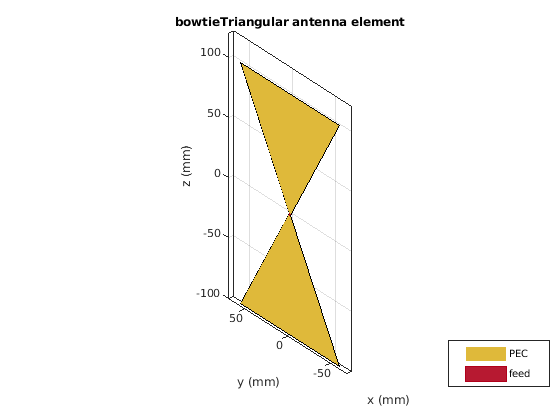

Figure contains an axes. The axes with title bowtieTriangular antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Открыть Live Script

Вычислите и постройте график импеданса плоской антенны боути в частотной области значений 300 MHz-500 МГц.

b = bowtieTriangular('FlareAngle',60);
impedance(b,linspace(300e6,500e6,51))

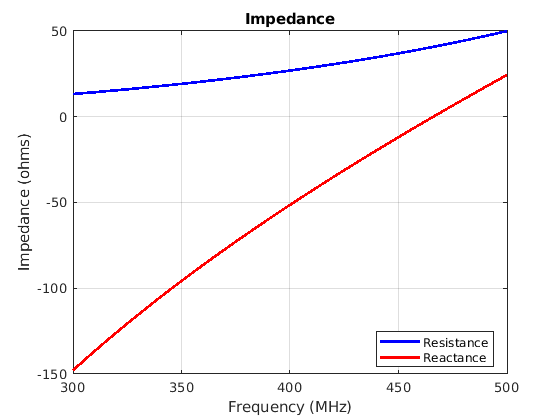

Figure contains an axes. The axes with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

Ссылки

[1] Balanis, C.A.Antenna Theory: Analysis and Design.3rd Ed. New York: Wiley, 2005.

[2] Браун, Г.Х. и О.М. Вудворд-младший Экспериментально определенные характеристики излучения конической и треугольной антенн. Обзор RCA. Vol.13, № 4, декабрь 1952, стр 425–452

См. также

| |

Темы

Введенный в R2015a
