dipoleMeander

Создайте дипольную антенну меандра

Описание

The dipoleMeander класс создает дипольную антенну с четырьмя диполями. Антенна является центральной и она симметрична относительно своего источника. Первый резонанс дипольной антенны меандра - на 200 МГц.

Ширина диполя связана с диаметром эквивалентного цилиндрического диполя уравнением

$w = 2 d = 4 r$

, где:

d - диаметр эквивалентного цилиндрического диполя.
r - радиус эквивалентного цилиндрического диполя.

Для заданного радиуса цилиндра используйте cylinder2strip Служебная функция для вычисления эквивалентной ширины. Диполь по умолчанию является подачей по центру. Точка подачи совпадает с источником. Источник расположен на плоскости X-Y.

Создание

Синтаксис

dm = dipoleMeander

dm = dipoleMeander(Name,Value)

Описание

пример

dm = dipoleMeander создает меандровую дипольную антенну с четырьмя диполями.

dm = dipoleMeander(Name,Value) создает меандровую дипольную антенну с четырьмя диполями с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name - имя свойства и Value - соответствующее значение. Можно задать несколько аргументы пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Не заданные свойства сохраняют значения по умолчанию.

Свойства

расширить все

`Width` - Ширина диполя
0,0040 (по умолчанию) | скаляром

Ширина диполя, заданная как скаляр в метрах.

Пример: 'Width',0.05

Типы данных: double

`ArmLength` - Длина отдельных дипольных рычагов
[0,0880 0,0710 0,0730 0,0650] (по умолчанию) | вектор

Длина отдельных дипольных рычагов, заданная в виде вектора в метрах. Общее количество генерируемых дипольных рук составляет:

$2 * N - 1$

где N - количество заданных длин рычагов.

Пример: 'ArmLength',[0.6000 0.5000 1 0.4000]

Типы данных: double

`NotchLength` - Длина надреза по длине антенны
0,0238 (по умолчанию) | скаляром

Длина надреза по длине антенны, заданная как скаляр в метрах.

Например, в дипольной меандровой антенне с семью сложенными руками имеется шесть вырезов.

Пример: 'NotchLength',1

Типы данных: double

`NotchWidth` - Ширина выреза перпендикулярная длине антенны
0,0238 (по умолчанию) | скаляром

Ширина надреза перпендикулярная длине антенны, заданная как скаляр в метрах.

Пример: 'NotchWidth',1

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` - Кулачковые элементы
[1x1 lumpedElement] (по умолчанию) | указатель на объект с комчатым элементом

Объединенные элементы, добавленные к подаче антенны, задаются как указатель на объект с комком. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement - указатель на объект для нагрузки, созданной с помощью lumpedElement.

Пример: dm.Load = lumpedElement('Impedance',75)

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скалярный вектор |

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор Декартовых координат | два трехэлементных вектора Декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.
Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Функции объекта

`show`	Отобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
`info`	Отображение информации об антенне или массиве
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Лучевая ширина антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массива
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массива
`design`	Проектируйте антенну или массивы прототипа для резонанса на заданной частоте
`efficiency`	Эффективность излучения антенны
`EHfields`	Электрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
`impedance`	Входное сопротивление антенны; импеданс скана массива
`mesh`	Сетчатые свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените сетчатый режим структуры антенны
`optimize`	Оптимизируйте антенну или массив с помощью оптимизатора SADEA
`pattern`	Диаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
`patternAzimuth`	Азимутальный шаблон антенны или массива
`patternElevation`	Шаблон повышения антенны или массива
`returnLoss`	Обратная потеря антенны; Скан возврата потеря массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны антенны

Примеры

свернуть все

Создайте и просмотрите дипольную антенну Meander

Открыть Live Script

Создайте и просмотрите дипольную антенну по умолчанию.

dm = dipoleMeander

dm =
  dipoleMeander with properties:

          Width: 0.0040
      ArmLength: [0.0880 0.0710 0.0730 0.0650]
    NotchLength: 0.0238
     NotchWidth: 0.0170
      Conductor: [1x1 metal]
           Tilt: 0
       TiltAxis: [1 0 0]
           Load: [1x1 lumpedElement]

show(dm)

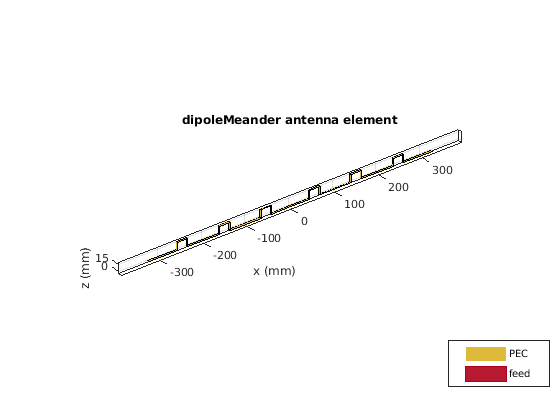

Figure contains an axes. The axes with title dipoleMeander antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Постройте диаграмму направленности диаграммы направленности антенны

Открыть Live Script

Постройте график диаграммы дипольной антенны с частотой 200 МГц.

dm = dipoleMeander;
pattern(dm,200e6)

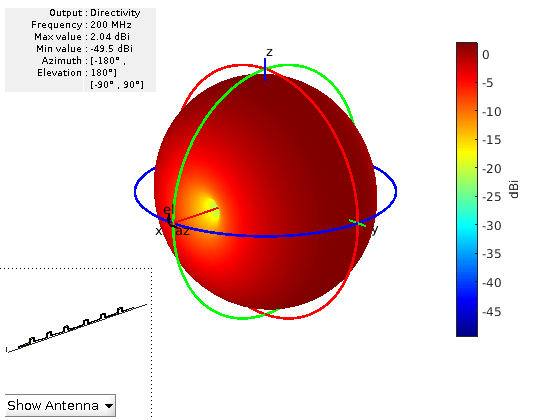

Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

Ссылки

[1] Balanis, C.A. Antenna Theory: Analysis and Design. 3rd Ed. New York: Wiley, 2005.

См. также

dipole | dipoleFolded | loopCircular

Темы

Вращайте антенны и массивы

Введенный в R2015a
