dipoleVee

Создайте V-дипольную антенну

Описание

The dipoleVee объект является планарной V-дипольной антенной в плоскости X-Y.

Ширина диполя связана с круглым сечением уравнением

$w = 2 d = 4 r$

, где:

d - диаметр эквивалентного цилиндрического полюса
r - радиус эквивалентного цилиндрического полюса

Для заданного радиуса цилиндра используйте cylinder2strip Служебная функция для вычисления эквивалентной ширины. V-дипольная антенна изогнута вокруг точки питания. V-диполь по умолчанию является центральным и находится в плоскости X-Y. Точка питания V-дипольной антенны совпадает с источником.

Создание

Синтаксис

dv = dipoleVee

dv = dipoleVee(Name,Value)

Описание

dv = dipoleVee создает V-дипольную антенну половинной длины волны.

пример

dv = dipoleVee(Name,Value) создает V-дипольную антенну половинной длины волны с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name - имя свойства и Value - соответствующее значение. Можно задать несколько аргументы пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Не заданные свойства сохраняют значения по умолчанию.

Свойства

расширить все

`ArmLength` - Длина двух рук
`[1 1]` (по умолчанию) | двухэлементный вектор

Длина двух рук, заданная как двухэлементный вектор в метрах. По умолчанию длины рычагов выбираются для рабочей частоты 75 МГц.

Пример: 'ArmLength',[1,3]

Типы данных: double

`Width` - Ширина V-дипольного рычага
0,1000 (по умолчанию) | скаляром

Ширина V-дипольного рычага, заданная как скаляр в метрах.

Примечание

Ширина диполя должна быть меньше Total Arm Length/ 5 и больше Total Arm Length/1001. [2]

Пример: 'Width',0.05

Типы данных: double

`ArmElevation` - Угол, образованный двумя руками вокруг плоскости X-Y
`[45 45]` (по умолчанию) | двухэлементный вектор

Угол, образованный двумя руками вокруг плоскости X-Y, заданный как двухэлементный вектор в степенях.

Пример: 'ArmElevation',[55 35]

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` - Кулачковые элементы
[1x1 lumpedElement] (по умолчанию) | указатель на объект с комчатым элементом

Объединенные элементы, добавленные к подаче антенны, задаются как указатель на объект с комком. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement - указатель на объект для нагрузки, созданной с помощью lumpedElement.

Пример: dv.Load = lumpedElement('Impedance',75)

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скалярный вектор |

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор Декартовых координат | два трехэлементных вектора Декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.
Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Функции объекта

`show`	Отобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
`info`	Отображение информации об антенне или массиве
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Лучевая ширина антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массива
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массива
`design`	Проектируйте антенну или массивы прототипа для резонанса на заданной частоте
`efficiency`	Эффективность излучения антенны
`EHfields`	Электрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
`impedance`	Входное сопротивление антенны; импеданс скана массива
`mesh`	Сетчатые свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените сетчатый режим структуры антенны
`optimize`	Оптимизируйте антенну или массив с помощью оптимизатора SADEA
`pattern`	Диаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
`patternAzimuth`	Азимутальный шаблон антенны или массива
`patternElevation`	Шаблон повышения антенны или массива
`returnLoss`	Обратная потеря антенны; Скан возврата потеря массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны антенны

Примеры

свернуть все

Создайте V-дипольную антенну

Открыть Live Script

Создайте и просмотрите V-диполь с центральным питанием, который имеет углы рук 50 степеней.

dv = dipoleVee('ArmElevation',[50 50])

dv =
  dipoleVee with properties:

       ArmLength: [1 1]
    ArmElevation: [50 50]
           Width: 0.1000
       Conductor: [1x1 metal]
            Tilt: 0
        TiltAxis: [1 0 0]
            Load: [1x1 lumpedElement]

show(dv)

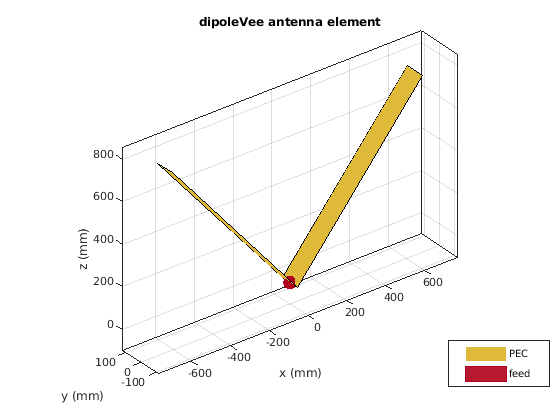

Figure contains an axes. The axes with title dipoleVee antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Импеданс V-дипольной антенны

Открыть Live Script

Вычислите импеданс V-дипольной антенны в частотной области значений 50 МГц - 100 МГц.

dv = dipoleVee('ArmElevation',[50 50]);
impedance(dv,linspace(50e6,100e6,51))

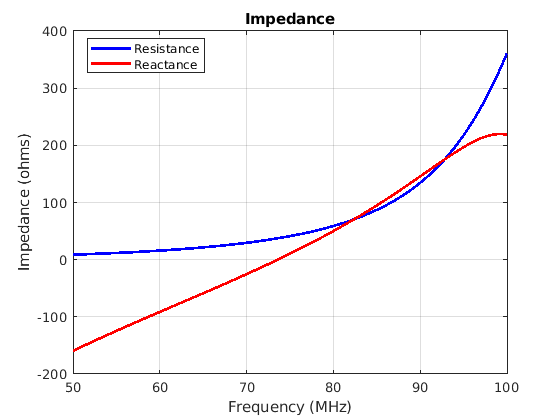

Figure contains an axes. The axes with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

Ссылки

[1] Balanis, C.A. Antenna Theory: Analysis and Design. 3rd Ed. New York: Wiley, 2005.

[2] Волакис, Джон. Руководство по проектированию антенн. 4th Ed. New York: McGraw-Hill, 2007.

См. также

cylinder2strip | dipole | dipoleFolded | loopCircular

Темы

Вращайте антенны и массивы

Введенный в R2015a
